Измерители удельной электрической проводимости воздуха Электропроводность-2М, ГРСИ 63668-16
Номер госреестра:
63668-16
Наименование СИ:
Измерители удельной электрической проводимости воздуха
Обозначение типа:
Электропроводность-2М
Производитель:
ФГБУ "Главная геофизическая обсерватория им.А.И.Воейкова" (ГГО), г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.04.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61992
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерителиудельнойэлектрическойпроводимостивоздуха
«Электропроводность-2М»
Назначение средства измерений
Измерители удельной электрической проводимости воздуха «Электропроводность-2М»
(далее – измерители) предназначены для одновременных измерений удельной электрической
проводимости воздуха положительной (λ
+
) или отрицательной (λ
–
) полярности.
Описание средства измерений
Конструктивно измерители выполнены в виде выносного блока (блок аспирационных
измерительных конденсаторов – БАИК) и блока питания и сопряжения (БПС), соединенных
сигнальным кабелем.
Внутри БАИК расположены два аспирационных измерительных конденсатора (АИК),
платы электрометрических усилителей (ЭМУ), вентилятор и блок управления. На лицевую
панель блока вынесен разъем для подключения сигнального кабеля. Управление режимом
работы измерителей и снятие показаний осуществляется с помощью компьютера со
специальным программным обеспечением.
В состав БПС входят промышленно изготавливаемый импульсный преобразователь
напряжения ~220/+24 В, 45 Вт, плата формирования рабочего напряжения АИК, модуль ЦАП
NL-4AO для управления этой платой и встроенный генератор контрольного напряжения. На
лицевой панели расположен тумблер «Сеть» для подключения БПС к сети и светодиод,
сигнализирующий о подключении БПС к сети. На заднюю панель БПС вынесены разъемы для
подключения кабеля сетевого питания, подключения к ПК, подключения сигнального кабеля к
БАИК, подключения коаксиального кабеля от внешнего контрольного устройства, тумблеры
для перевода измерителей в режим контроля, переключения между встроенным и внешним
источниками контрольного напряжения, а также клемма защитного заземления.
В качестве встроенного источника контрольного напряжения используется встроенный
генератор контрольного напряжения, который предназначен для формирования изменяющегося
по линейному закону напряжения для контроля работоспособности измерителей.
Принцип действия измерителей основан на протекании тока через измерительный
электрод АИК под действием приложенного напряжения на другой электрод при продувании
через него исследуемого воздуха и преобразовании этого тока в выходное напряжение с его
последующим измерением. Значение выходного напряжения пропорционально измеряемой
удельной электрической проводимости соответствующей полярности.
Измерители работают под управлением персонального компьютера (ПК), связь с ПК
осуществляется по линии цифровой связи стандарта EIA RS-485 в формате «запрос-ответ».
Внешний вид измерителей с указанием места нанесения знака утверждения типа и
пломбирования (наклеек) приведены на рисунке 1.
Лист № 2
Всего листов 5

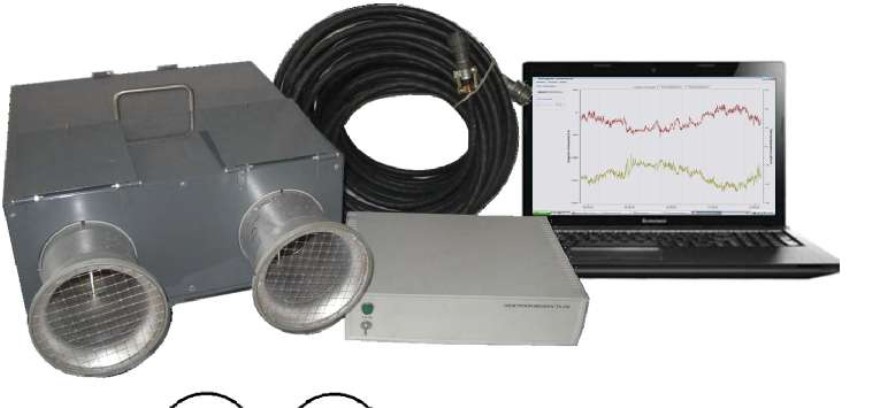

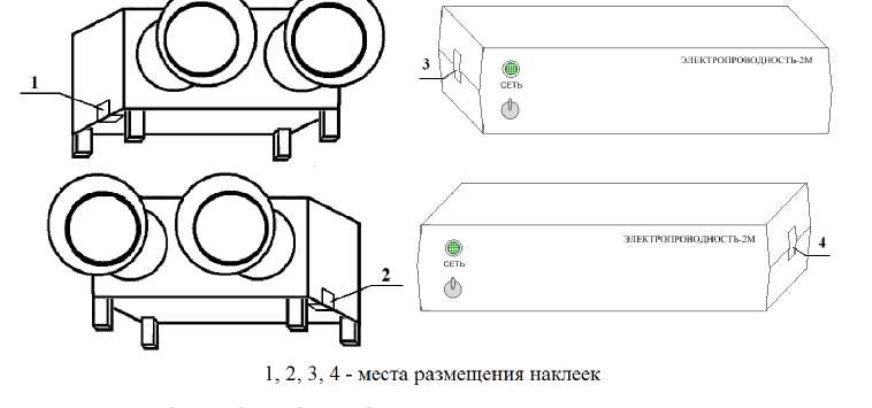

Рисунок 1 – Общий вид измерителя «Электропроводность-2М» и места размещения наклеек
Программное обеспечение
Программное обеспечение (ПО) предназначено для установки на персональный
компьютер (ПК), управляющий измерителями.
ПО представляет собой программный пакет, состоящий из основного исполняемого
модуля Conduct_2M_Logger и дополнительных программных библиотек. ПО устанавливается
на ПК под управлением операционной системы Windows XP или под управлением
операционных систем более высоких версий.
Идентификационные данные ПО приведены в таблице 1.
6c0017e2b0c8ad38c25f7b46e96e2616
Значение
Conduct_2M_Logger.exe
1.x
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма
исполняемого кода)
Алгоритм вычисления цифрового идентификатора
md5
Уровень защиты ПО от преднамеренного и непреднамеренного вмешательства
соответствует уровню «низкий» по Р 50.2.077-2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
приведены в таблице 2.
Таблица 2 – Метрологические и технические характеристики измерителей
Наименование характеристикиЗначения характеристики
Диапазонизмеренийполярной(положительной или
отрицательной)удельнойэлектрическойпроводимости
воздуха, фСм·м
-1
от 5 до 40
Пределы допускаемой приведенной* погрешности
измерений удельной электрической проводимости воздуха,
%±10
Напряжение между электродами аспирационного
измерительного конденсатора (АИК), В
– измерительный канал λ
+
плюс 60±0,1
– измерительный канал λ
–
минус 60±0,1
Скорость потока воздуха во входной трубе АИК, м·с
-1
, не
менее1,2
Время установления рабочего режима при включении
измерителя, мин, не более20
Скорость линейного изменения напряжения встроенного
генератора, В/с0,25±0,01
Длительность полупериода нарастания или спада линейно
изменяющегося напряжения встроенного генератора, с, не
менее70
Напряжение питания от сети переменного тока частотой
(50±1) Гц, В220±22
Потребляемая мощность, В·А, не более 50
Габаритные размеры (длина × ширина × высота), мм, не
более
– БАИК500 × 400 × 300
– БПС 300 × 220 × 80
Масса, кг, не более
– БАИК10
– БПС 2
Рабочие условия эксплуатации:
– блок БПС температура окружающего воздуха, ºСот 15 до 25
– блок БАИК температура окружающего воздуха, ºСот минус 50 до плюс 50
– относительная влажность воздуха, % до 98
– атмосферное давление, кПаот 84 до 106,7
* Погрешность нормирована к верхнему пределу диапазона измерений
Знак утверждения типа
наносится на боковую стенку измерителя в виде наклейки и на титульный лист руководства по
эксплуатации и паспорта измерителя типографским способом.
Комплектность средства измерений
Комплект поставки измерителей приведен в таблице 3.
Лист № 4
Всего листов 5
Таблица 3 – Комплект поставки измерителей
НаименованиеОбозначениеКоличество,Примечание
шт.
1 Измеритель удельной
электрической проводимости
воздуха
«Электропроводность-2М» в
составе:
1.1 Выносной блокБАИК1
1.2 Блок питания и сопряженияБПС1
1.3 Шнур сетевого питанияШСП1
1.4 Сигнальный кабельКС1
2 Руководство по эксплуатацииИРШЯ.416312.001 РЭ1
3 Методика поверки651-15-42 МП1
4 ПаспортИРШЯ.416312.001 ПС1
5 Оптический диск с 1
программным обеспечением
6 ЗИП: предохранительВПТ6-102
7 Персональный компьютер1**Минимальные
(ноутбук) системные
требования:
процессор Intel
Pentium 4 CPU
2,4 GHz, ОЗУ 1,0
ГБ, HDD 250 ГБ,
видеокарта ATI
Radeon 9550,
ОС Windows XP,
Vista или Win7.
8 Преобразователь интерфейсовMOXA UPort 11501**
RS485/USB
9 Кабель интерфейсный COMXYC0161**
DB9F-DB9М
10 Полка с кожухом для1**
установки выносного блока
** – отмеченные позиции поставляются по дополнительному требованию заказчика и могут
быть заменены на аналогичные.
Поверка
осуществляетсяподокументу651-15-42МП«Инструкция.Измерителиудельной
электрической проводимостивоздуха«Электропроводность-2М». Методика поверки»,
утвержденному первым заместителем генерального Директора – заместителем по научной
работе ФГУП «ВНИИФТРИ» 10 декабря 2015 г.
Перечень эталонов, применяемых при поверке:
–измерительэталонныйудельнойэлектрическойпроводимостивоздуха
«Электропроводность-2Э», диапазон измерений полярной (положительной или отрицательной)
удельной электрической проводимости воздуха от 5 до 40 фСм∙м
-1
;
– измеритель комбинированный Testo 425 (Госреестр № 17273-11);
Лист № 5
Всего листов 5
– вольтметр универсальный цифровой В7-34А (Госреестр № 7982-80);
– секундомер электронный Интеграл С-01 (Госреестр № 44154-10).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
Измерители удельной электрической проводимости воздуха «Электропроводность-2М».
Руководство по эксплуатации. ИРШЯ.416312.001 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям
удельной электрической проводимости воздуха «Электропроводность-2М»
Измерители удельной электрической проводимости воздуха «Электропроводность-2М».
Технические условия. ИРШЯ.416312.001 ТУ.
Изготовитель
Федеральноегосударственноебюджетноеучреждение«Главнаягеофизическая
обсерватория им. А. И. Воейкова» (ФГБУ «ГГО»)
194021, г. Санкт-Петербург, ул. Карбышева, 7
тел. +7 (812)-297-86-70, факс +7 (812) 297-86-61
E-mail:
ИНН 7802031006
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
