Датчик вакуумный инверсно-магнетронный AIM-X-NW25, ГРСИ 63641-16
Номер госреестра:
63641-16
Наименование СИ:
Датчик вакуумный инверсно-магнетронный
Обозначение типа:
AIM-X-NW25
Производитель:
Фирма "EDWARDS", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 126371104
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61965
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчик вакуумный инверсно-магнетронный AIM-X-NW25
Назначение средства измерений
Датчик вакуумный инверсно-магнетронный AIM-X-NW25 предназначен для измерения
абсолютного давления.
Описание средства измерений
Датчик вакуумный инверсно-магнетронный AIM-X-NW25 выполнен в виде единого
корпуса, в котором расположена разрядная трубка. В корпусе разрядной трубки параллельно
друг другу расположены катодная пластина на заземлённом потенциале и анод с высоким
положительным зарядом. С внешней сторонына разрядной трубке расположены два
постоянных магнита и металлических хомут. Датчик вакуумный инверсно-магнетронный
AIM-X-NW25 имеет аналоговый выходной сигнал, которыйможет быть использован для
удаленного отображения и контроля вакуумных систем.
Принципдействиядатчика вакуумного инверсно-магнетронного AIM-X-NW25
основан на использовании принципа холодной эмиссии.
Метрологические и технические характеристики
приведены в таблице 1.
Значение характеристики
2
от 10
-9
до 10
-2
от 2 до 10
линейный
Таблица 1
Наименование характеристики
1
Диапазон измерений, гПа (мбар)
Выходной аналоговый сигнал, В Тип
выходного аналогового сигнала
Пределы допускаемой относительной
погрешности, %:
Напряжение питания, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Диапазон рабочих температур,
°
С
Относительная влажность, %
Степень защиты
± 30
от 13,5 до 36
2
Æ
79 х 115
0,81
от плюс 5 до плюс 60
не trial 80 IP
40

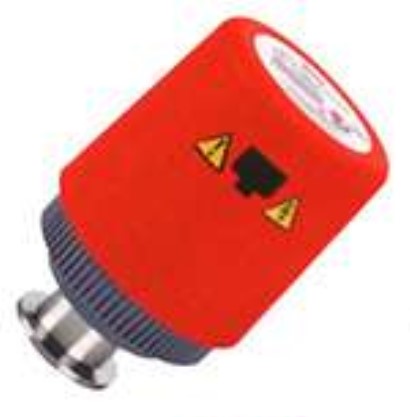

Рисунок 1 - Датчик вакуумный инверсно-магнетронный AIM-X-NW25
Лист № 2
Всего листов 3
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- датчик вакуумный инверсно-магнетронный AIM-X-NW251 шт.;
- кабель 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки РТ-МП-2953-443-2016 1 экз.
Поверка
осуществляется по документу РТ-МП-2953-443-2016 «ГСИ. Датчик вакуумный инверсно-
магнетронный AIM-X-NW25. Методика поверки», утвержденному ФБУ «Ростест-Москва»
25.01.2016 г.
При первичной поверке знак поверки наносится в виде оттиска поверительного клейма,
а при периодической поверке знак поверки наносится в виде оттиска поверительного клейма и
голографической наклейки, на свидетельство о поверке.
Основные средства поверки:
- вакуумметр ионизационный образцовый 2-го разряда ВИО-1 с диапазоном измерений от
7∙10
-9
до 1∙10
-1
Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 1∙10
-7
до
1∙10
-1
Па и ± 30 % в диапазоне от 7∙10
-9
до 1,1∙10
-7
Па (Госреестр № 9862-85);
- установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном
измерения абсолютного давления от 1∙10
-5
до 1∙10
3
Па, с допускаемой относительной
погрешностью ± 10 % в диапазоне от 1∙10
-2
до 1∙10
3
Па и ± 15 % в диапазоне от 1∙10
-5
до
1∙10
-2
Па (Госреестр № 53639-13);
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до
10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от
верхнего предела измерений] (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с
пределами допускаемой погрешности по выходному напряжению: ± (0,001U+0,3) В, в
диапазоне до 30 В и ± (0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации на датчик вакуумный
инверсно-магнетронный AIM-X-NW25.
Нормативные и технические документы, устанавливающие требования к датчику
вакуумному инверсно-магнетронному AIM-X-NW25
1 Документация фирмы EDWARDS, Великобритания.
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная
общесоюзная поверочная схема для средств измерений абсолютного давления в
диапазоне 1∙10
-8
÷ 1∙10
3
Па;
Изготовитель
Фирма EDWARDS, Великобритания
Юридический адрес: Manor Royal, Crawley, West Sussex, RH10 2LW, UK
Tel: (44) 1293 528844/Fax: (44) 1293 533453
Заявитель
ООО «Вейтус»
Адрес: 11512, г. Москва, ул. Хавская, д.11, к. 312
Тел./Факс: +7 (495) 954-94-96
Лист № 3
Всего листов 3
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в trial утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
