Автоцистерны, автотопливозаправщики СЕСПЕЛЬ-АЦ, СЕСПЕЛЬ-АТЗ, ГРСИ 63597-16
Номер госреестра:
63597-16
Наименование СИ:
Автоцистерны, автотопливозаправщики
Обозначение типа:
СЕСПЕЛЬ-АЦ, СЕСПЕЛЬ-АТЗ
Производитель:
ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61918
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ
Назначение средства измерений
Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ предназначены
для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м
3
.
Описание средства измерений
Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ являются
транспортными мерами полной вместимости.
Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ представляют
собой технологическое оборудование, состоящее из цистерны, насосной установки, узла выдачи
топлива (для автотопливозаправщиков СЕСПЕЛЬ АТЗ), противопожарного оборудования и
средств для отвода статического электричества, смонтированное на автомобильном шасси.
Цистерна представляет собой сварную емкость эллиптического, чемоданообразного
или круглого сечения, состоящую из обечайки и двух выпуклых днищ, ограничивающих ее с
торцов, а также выпуклых перегородок, разделяющих емкость на изолированные отсеки. Для
гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены
волнорезы.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямо-
угольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью
шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое
бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
- дыхательный клапан;
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
- датчик предельного уровня перелива.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
Насосная установка предназначена для выполнения рабочих операций по перекачке то-
плива, для дозированной выдачи топлива через счетчик жидкости. Она закреплена на специаль-
ном кронштейне к лонжерону рамы автомобиля.
В задней части цистерны по левому борту находится шкаф управления узла выдачи
топлива (для автотопливозаправщиков СЕСПЕЛЬ АТЗ), где расположены запорная арматура,
раздаточный рукав, счетчик жидкости СЖ-ППО (ОАО «Промприбор», г.Ливны, номер госрее-
стра 59916-15) и фильтр.
Технологическое оборудование предназначено для выполнения следующих операций:
- наполнение цистерны верхним способом;
- опорожнение цистерны самотеком;
- опорожнение цистерны через насосную установку;
- наполнение цистерны нижним способом;
- перекачивание топлива через насосную установку минуя цистерну;
- заправка техники с одновременным измерением выданного объема топлива (для.
В зависимости от материала (сталь или алюминиевый сплав) автоцистерны СЕСПЕЛЬ-
АЦ, автотопливозаправщики СЕСПЕЛЬ-АТЗ имеют варианты исполнения М1 (сталь) и М2
(алюминиевый сплав).
Лист № 2
Всего листов 5

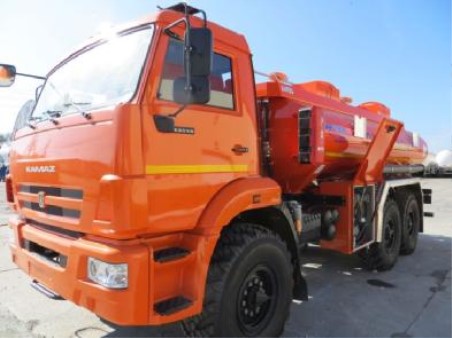

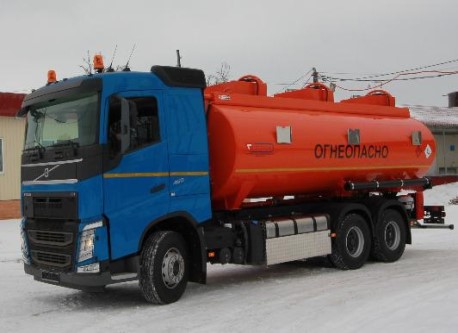

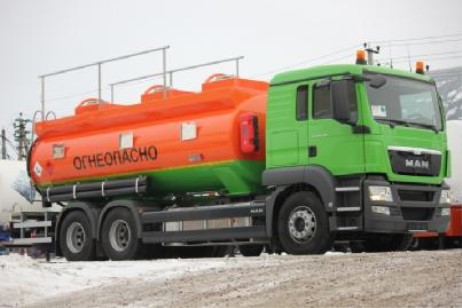

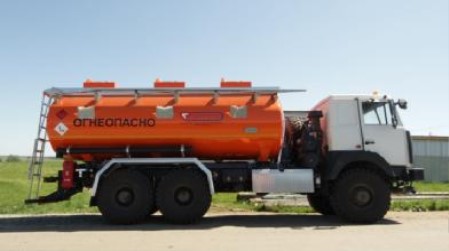

Рисунок 1 - Общий вид автоцистерн СЕСПЕЛЬ-АЦ, автотопливозаправщиков СЕСПЕЛЬ-АТЗ
Рисунок 2 - Схема пломбировки автоцистерн СЕСПЕЛЬ-АЦ,
автотопливозаправщиков СЕСПЕЛЬ-АТЗ
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 1
Цистерна
Номинальная
вместимость,
м
3
(л)
Длина цис-
терны, мм,
не более
Высота цис-
терны, мм,
не более
Ширина
цистерны,
мм, не более
11 (11000)
12 (12000)
Масса снаряжен-
ной цистерны
М1/М2, кг, не бо-
лее
2500/1200
2550/1250
2760/1350
5160
4396
5600
1233
1428
1233
2268
2305,5
2268
13 (13000)
2800/1350
5196
1428
2305,5
14 (14000)
2900/1400
5590
1428
2305,5
15 (15000)
3050/1500
5100
1620
2370
16 (16000)
3200/1550
5440
1620
2370
СЕСПЕЛЬ-
АЦ/АТЗ-11
СЕСПЕЛЬ-
АЦ/АТЗ-12
СЕСПЕЛЬ-
АЦ/АТЗ-13
СЕСПЕЛЬ-
АЦ/АТЗ-14
СЕСПЕЛЬ-
АЦ/АТЗ-15
СЕСПЕЛЬ-
АЦ/АТЗ-16
СЕСПЕЛЬ-
АЦ/АТЗ-17
17 (17000)
18 (18000)
18,5 (18500)
3300/1600
3460/1620
3400/1650
3500/1650
3500/1650
3550/1700
6698
5750
5140
6100
5442
6312
1428
1620
1788
1620
1788
1620
2305,5
2370
2438
2370
2438
2370
19 (19000)
3550/1740
5670
1788
2438
20 (20000)
3600/1750
6006
1788
2438
21 (21000)
3720/1800
6265
1788
2438
22 (22000)
3800/1850
6550
1788
2438
СЕСПЕЛЬ-
АЦ/АТЗ-18
СЕСПЕЛЬ-
АЦ/АТЗ-
18,5
СЕСПЕЛЬ-
АЦ/АТЗ-19
СЕСПЕЛЬ-
АЦ/АТЗ-20
СЕСПЕЛЬ-
АЦ/АТЗ-21
СЕСПЕЛЬ-
АЦ/АТЗ-22
СЕСПЕЛЬ-
АЦ/АТЗ-23
23 (23000)
3950/1900
6835
1788
2438
±0,4
±0,5
73000
10
Пределы допускаемой относительной погрешности
при измерении вместимости , %
Пределы допускаемой относительной погрешности уз-
ла выдачи нефтепродукта, %
Средняя наработка на отказ, ч
Средний срок службы, лет, не менее
Условия эксплуатации:
температура окружающего воздуха,
о
С
относительная влажность, %
от минус 40 до плюс 45
до 80
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на фирменную табличку ударным способом, а также в центре титульных листов ру-
ководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
Комплект поставки указан в таблице 2
Таблица 2
Наименование
Количество
СЕСПЕЛЬ-АЦСЕСПЕЛЬ-АТЗ
1 шт.1 шт.
2 шт. 2 шт.
2 шт. 2 шт.
2 шт. 2 шт.
1 шт.* 1 шт.
- 1 шт.
1 шт.*1 шт.*
1 экз.1 экз.
1 экз.1 экз.
1 комплект1 комплект
Автоцистерна или автотопливозаправщик
Рукав напорно-всасывающий Ду 80 с соединительной ар-
матурой
Противооткатный упор
Огнетушитель
Насосная установка
Счетчик жидкости
Тестер оптической системы предотвращения перелива
Руководство по эксплуатации 4977.01.143-0000.01РЭ
Формуляр
Документация на комплектующие изделия
* - по заказу
Поверка
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жид-
ких нефтепродуктов. Методика поверки». Поверка счетчиков жидкости СЖ-ППО осуществля-
ется в соответствии документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика повер-
ки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г.
В перечень основного поверочного оборудования входят:
- весы по ГОСТ Р 53228-2008, Max 3000 кг, класс точности III;
- мерники эталонные 2 разряда, вместимостью 2, 5, 10, 20 дм
3
по ГОСТ 8.400-2013;
- стеклянные меры вместимости (цилиндры) по ГОСТ 1770-74;
- термометр жидкостный стеклянный, (0-50) º С, ц.д. 0,5 º С;
- уклономер цифровой, длина 1200 мм.
Сведения о методиках (методах) измерений
Методика измерений в руководстве по эксплуатации 4977.01.143-0000.01РЭ.
Нормативные и технические документы, устанавливающие требования к автоцистернам
СЕСПЕЛЬ-АЦ, автотопливозаправщикам СЕСПЕЛЬ-АТЗ
1 ГОСТ Р 50913-96. Автомобильные транспортные средства для транспортирования и
заправки нефтепродуктов. Типы, параметры и общие технические требования.
2 ГОСТ 8.600-2011. ГСИ. Автоцистерны для жидких нефтепродуктов. Методика по-
верки
3 ТУ 4251-023-05444977-2015. Автоцистерны СЕСПЕЛЬ-АЦ, автотопливозаправщики
СЕСПЕЛЬ-АТЗ. Технические условия.
Лист № 5
Всего листов 5
Изготовитель
Закрытое акционерное общество Чебоксарское предприятие «Сеспель»
(ЗАО Чебоксарское предприятие «Сеспель»)
ИНН 2126002786
Республика Чувашия, 428032, г.Чебоксары, ул. Ленинградская, 36
Телефон (8352) 22-57-22, 22-47-33
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
