Аппаратура измерения средней скорости счета импульсов тока с детекторов нейтронного потока Нет данных, ГРСИ 63590-16
Номер госреестра:
63590-16
Наименование СИ:
Аппаратура измерения средней скорости счета импульсов тока с детекторов нейтронного потока
Обозначение типа:
Нет данных
Производитель:
ООО "АВРОАТОМ", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61911
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура измерения средней скорости счета импульсов тока с детекторов
нейтронного потока
Назначение средства измерений
Аппаратура измерения средней скорости счета импульсов тока с детекторов нейтронного
потока (далее Аппаратура) предназначена для измерений скорости счета импульсов тока,
измерений периода удвоения мощности реактора и может быть применена для проверки
пусковой аппаратуры реакторной установки.
Описание средства измерений
ПринципдействияАппаратурыоснованнапреобразованииимпульсовтока,
поступающих с камеры деления в скорость счета импульсов тока и период удвоения мощности
реактора.
Измерение скорости счета импульсов тока производится методом дискретного счета, а
периода удвоения мощности реактора производится путем решения уравнения кинетики
реактора.
Конструктивно Аппаратура выполнена в виде модулей, которыеразмещены в
конструктиве «Евромеханика» типоразмера 6ЕВ 84ЕШ, имеющем направляющие и устройства
крепления модулей.
Питание Аппаратуры осуществляется от источника питания БПН-2, расположенного на
задней панели корпуса.
Аппаратура состоит из двухканального узла аналоговой обработки входных сигналов;
двух независимых узлов цифровой обработки и двухканального модуля ТАБЛО-5 цифровой
индикации.
В двухканальный узел аналоговой обработки входят модули предварительного усиления
МПУ-2М (при работе с камерами деления) и МПУ-3 (при работе с борными счетчиками);
обработки сигнала МОС-2М; высоковольтного питания МВП-2М (при работе с камерами
деления) и МВП-3 (при работе с борными счетчиками).
При работе Аппаратуры с камерами деления импульсы тока с камер деления поступают
на входы модуля МПУ-2М. С выходов модуля МПУ-2М усиленные сигналы поступают на
входы модуля МОС-2М, на выходах которого формируются сигналы, поступающие на
цифровую обработку, а именно на два независимых узла цифровой обработки, построенных по
магистрально-модульному принципу, каждый из которых состоит из модуля преобразования
счет-код (МСК-5); модуля микропроцессорного контроллера магистрали (ММП-6); модуля
индикатора магистрали (МИМ-2).
При работе Аппаратуры с борными счетчиками импульсы тока с борных счетчик
поступают на входы модуля МПУ-3. С выходов модуля МПУ-3 усиленные сигналы поступают
на входы модуля МОС-2М, на выходах которого формируются сигналы, поступающие на
цифровую обработку, а именно на два независимых узла цифровой обработки, построенных по
магистрально-модульному принципу, каждый из которых состоит из: модуля преобразования
счет-код (МСК-5); модуля микропроцессорного контроллера магистрали (ММП-6); модуля
индикатора магистрали (МИМ-2).
Модули ММП-6 обеспечивают дальнейшую обработку сигналов, расчет периода
мощности реактора, выбор уставок срабатывания ПС, а также осуществляют вывод
информации на ПЭВМ и модуль ТАБЛО-5, каждый для своего измерительного канала.
Двухканальный модуль ТАБЛО-5 цифровой индикации связан с обоими контроллерами
и индицирует интенсивность сигналов, период удвоения мощности реактора по каждому
каналу, а также позволяет выбрать уставки срабатывания ПС (единые по обоим каналам) и
Лист № 2
Всего листов 5
индицируют их. Модуль ТАБЛО-5 также осуществляет световую или звуковую сигнализацию
превышения уставок срабатывания ПС, ее сброс.
Аппаратура имеет два исполнения:
- АМИА 211.03.000 – для работы с камерами деления;
- АМИА 211.03.000-01 - для работы с борными счетчиками.

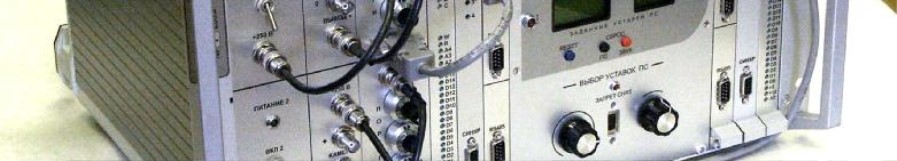

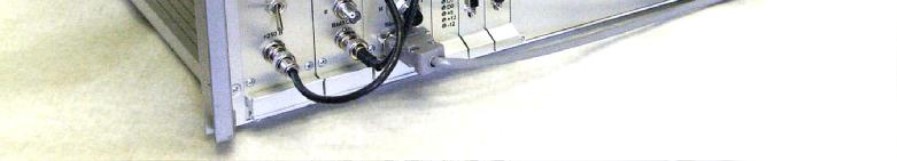

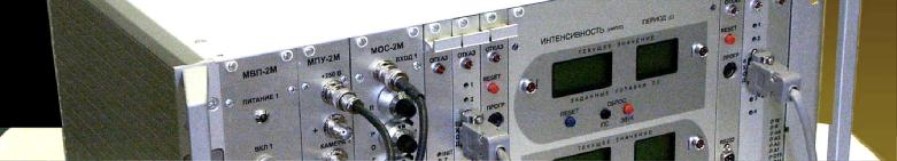

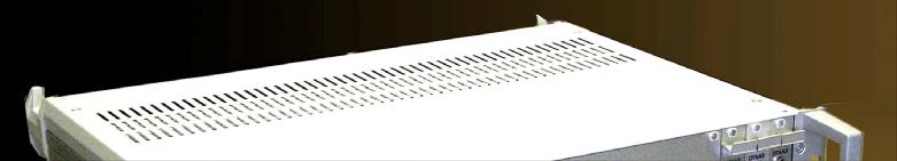

Внешний вид Аппаратуры представлен на рисунке 1.1.
Рисунок 1.1 – Внешний вид Аппаратуры
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Аппаратура обеспечивает измерение скорости счета импуль-
сов тока по двум независимым каналам в диапазоне:
- диапазон измерений при работе с камерами деления, имп./с
- диапазон измерений при работе с борными счетчиками, имп./с
от 0,5 до 10
6
от 1 до 10
4
Пределы допускаемой основной относительной погрешности
измерения скорости счета импульсов тока, в зависимости от
диапазона, δ, %:
от 0,5 до 1 имп./с
от 1 до 10 имп./с
от 10 до 10
3
имп./с
от 10
3
до 10
4
имп./с
от 10
4
до 10
5
имп./с
от 10
5
до 10
6
имп./с
± 20
± 10
± 5
± 2,0
± 1,5
± 1,0
Пределы допускаемой дополнительной относительной погреш-
ности измерения скорости счета импульсов при изменении темпе-
ратуры окружающего воздуха на каждые 10 °С,0,5 от предела
допускаемой основной
погрешности.
Диапазон входного сигнала, Кл
при длительности импульса, нс
1,1·10
-13
± 0,11
-13
от 120 до 150
Диапазон измерений периода удвоения мощности реактора
по двум каналам, с
(3,9 – 68) и 999,9
Пределы допускаемой относительной погрешности
измерения периода удвоения мощности реактора , %
± 30
Напряжение питания, В
230
40
483 × 270 × 290
16
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Нормальные условия эксплуатации Аппаратуры:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
- напряжение питающей сети, В
- частота питающей сети, Гц
20 ± 5
65 ± 5
от 84 до 106
230 ± 23
50 ± 2
Рабочие условия эксплуатации Аппаратуры:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
от + 5 до + 35
до 80
от 84 до 106
Знак утверждения типа
наносится на титульный лист Паспорта и руководство по эксплуатации типографским способом
и на Аппаратуру в виде наклейки.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 1
Наименование
ОбозначениеКол-Примечание
во.
АМИА 211.03.000 1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
2 шт.
1 шт.
1 шт.
4 шт.
1 шт.
1 шт.
1 шт.
2 шт.
АМИА 211.03.000 ЗИ1 шт.
АМИА 211.03.000 ПС1 шт.
Аппаратура в составе:
модуль предварительного усилителя МПУ-2М
модуль обработки сигнала МОС-2М
модуль высоковольтного питания МВП-2М
модуль счет-код МСК-5
модуль индикатора магистрали МИМ-2
модуль микропроцессора ММП-6
модуль индикации и управления ТАБЛО-5
блок питания низковольтный БПН-2
кабель К 1
кабель К 2
кабель К 2-1
кабель К 3
кабель К 4
ЗИП: -выключатель сетевой SPB11-03L
Паспорт
Руководство по эксплуатации с разделом 7
«Методика поверки»
АМИА 211.03.000 РЭ1 шт.
Примечание: в состав комплекта Аппаратуры не входят камеры деления и персональная ЭВМ.
модуль предварительного усилителя МПУ-3
модуль обработки сигнала МОС-2М
модуль высоковольтного питания МВП-3
модуль счет-код МСК-5
модуль индикатора магистрали МИМ-2
модуль микропроцессора ММП-6
модуль индикации и управления ТАБЛО-5
блок питания низковольтный БПН-2
кабель К 1
кабель К 2
кабель К 2-1
кабель К 3
кабель К 4
Таблица 2
Наименование
Аппаратура в составе:
ОбозначениеКол-Примечание
во.
АМИА 211.03.0001 шт.
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
2 шт.
1 шт.
1 шт.
4 шт.
1 шт.
1 шт.
1 шт.
2 шт.
АМИА 211.03.000 ЗИ 1 шт.
АМИА 211.03.000 ПС 1 шт.
ЗИП: -выключатель сетевой SPB11-03L
Паспорт
Руководство по эксплуатации с разделом 7
«Методика поверки»
АМИА 211.03.000 РЭ1 шт.
Примечание: в состав комплекта Аппаратуры не входят борные счетчики и персональная ЭВМ.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу АМИА 211.03.000 РЭ «Аппаратура измерения средней скорости
счета импульсов тока с детекторов нейтронного потока. Руководство по эксплуатации»,
раздел 7, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.10.2015 г.
Основные средства поверки: калибратор реактивности КР-4 (диапазон измерения +0,1…+0,5 ρ/β;
погрешность ± 5 %); генератор Г5-56 (диапазон длительности импульсов 1 — 10
6
мкс;
погрешность ± 13 имп.); генератор Г5-60 (диапазон воспроизведения 10
-3 —
10
7
Гц;
погрешность ± 1 %), частотомер Ч3-57 (диапазон измерения 0,1 - 10
6
Гц; погрешность ± 1 %).
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в документе АМИА 211.03.000 РЭ «Аппаратура измерения средней скорости счета
импульсов тока с детекторов нейтронного потока. Руководство по эксплуатации»
Нормативные и технические документы устанавливающие требования к аппаратуре
измерения средней скорости счета импульсов тока с детекторов нейтронного потока
1. ГОСТ 22261-94 «Средства измерений электрических величин. Общие технические условия».
2. ГОСТ 8.027-2001. «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы».
3. ГОСТ 8.022-91. «ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 10
-16
до 30 А».
4. Технические условия АМИА 211.03.000 ТУ.
Изготовитель
ООО «АВРОАТОМ»
Адрес: 194021, г. Санкт-Петербург, ул. Карбышева, 15
ИНН 7802009145
Тел.+7(921)912-07-33
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005 г. Санкт-Петербург, Московский пр.,19
Тел: +7 812 251-7601, Факс: +7 812 713-0114
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 3199-72 | Трансформаторы тока | ТРН-330-У1 | Нет данных | 4 года | Перейти |
| 984-55 | Потенциометры переменного тока | Р56 | Нет данных | Нет данных | Перейти |
| 34035-07 | Трансформаторы напряжения измерительные лабораторные незаземляемые | НЛЛ | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург | 5 лет | Перейти |
| 62223-15 | Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси | SUPAWEIGH 5000с | Компания "Avery Weigh-Tronix Ltd.", Великобритания | 1 год | Перейти |
| 59269-14 | Приборы цифровые автоматические для измерения артериального давления и частоты пульса | TENSOVAL, мод. Tensoval Compact, Tensoval Mobil, Tensoval Comfort | Фирма "Paul Hartmann AG", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
