Устройства сбора и передачи данных RTU-325M, ГРСИ 63586-16

Смотреть ГРСИ
63585-16

Номер госреестра:

63586-16

Наименование СИ:

Устройства сбора и передачи данных

Обозначение типа:

RTU-325M

Производитель:

ООО "Эльстер Метроника", г.Москва

Межповерочный интервал:

6 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

30.03.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 61907

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных RTU-325M

Назначение средства измерений

Устройства сбора и передачи данных RTU-325M (далее – УСПД) предназначены для

измерений времени и синхронизации времени подчиненных УСПД и измерительных прибо-

ров (далее – ИП), имеющих встроенные часы.

Описание средства измерений

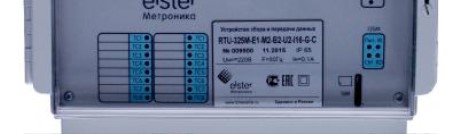

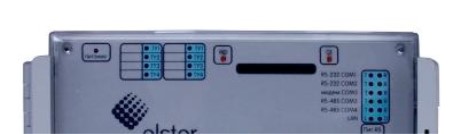

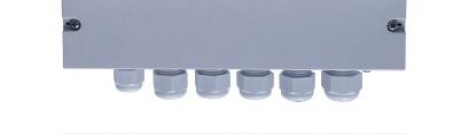

Внешний вид прибора показан на рисунке 1.

Рисунок 1 – Внешний вид УСПД RTU-325M

В корпусе УСПД размещаются следующие базовые модули:

1) модуль центрального процессора с основными интерфейсами, интегрированный с

клеммником;

2) один или два модуля ввода дискретных сигналов (на каждом по 8 штук);

3) один или два модуля вывода дискретных сигналов (на каждом по 4 штук);

4) модуль GSM/GPRS модема;

5) CF-карта;

6) СИМ карта;

7) модуль блока питания.

Принцип действия УСПД основан на получении данных с вычислителей, корректоров,

счетчиков, специализированных подчинённых контроллеров в цифровой форме с последую-

щей обработкой встроенным микропроцессором, хранением и передачей этих данных спора-

дически и по запросу на вышестоящие уровни автоматизированных систем.

УСПД осуществляют в реальном времени:

- сбор, обработку, архивированиеданных сгрупптерриториальнораспределенныхИП,

- управляют временем на ИП,

- обеспечивают контроль работоспособности ИП на основе данных самодиагностики

последних,

- обнаруживают и обрабатывают телесигналы (ТС),

Место нанесения знака

утверждения типа

Место для заводских стикеров

Лист № 2

Всего листов 7

- принимают данные по командам управления от СКАДА системы и выдают их в ви-

де дискретных (DOUT) команд управления на исполнительные устройства.

Для защиты от зависаний УСПД имеет встроенный watchdog.

УСПД обеспечивает:

- автоматический сбор данных с ИП и с подчиненных УСПД,

- выдачу потребителям информации по нескольким каналам связи параллельно,

- хранение в архивах профиля 30-тиминутных расходов электроэнергии до трех с

половиной лет,

- автоматический сбор служебной информации,

- трансляцию данных с подчиненных УСПД,

- ведение краткосрочных архивов по телеметрическим данным,

- синхронизацию времени на подчиненных УСПД и ИП,

- передачу данных в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004,

ГОСТ Р МЭК 60870-5-101-2006 и протоколом RTU-325,

- прием данных из SCADA программы и передачу их в соответствии со стандартами

ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006 ,

- самодиагностику с записью событий в журнал событий,

- автоматический переход с основного канала связи на резервный канал при работе с

подчиненными УСПД и ИП,

- защиту от зависаний,

- самостоятельный старт при возобновлении питания,

- программную защиту,

- функционирование встроенного WEB сервера.

Для обеспечения каналов связи с ИП используются цифровые интерфейсы Ethernet,

RS-485, RS-232, USB.

Как необязательные элементы могут быть использованы связные и интерфейсные ком-

поненты, увеличивающие дальность и помехозащищенность передачи данных в каналах свя-

зи, а также обеспечивающие преобразование интерфейсов.

УСПД RTU-325M может работать в одном из трех режимов в зависимости от его на-

строек:

1. «Режим учета».

2. «Режим телемеханики».

3. «Режим учета и телемеханики».

Для автоматической коррекции значения текущего времени УСПД имеется возможность

подключения ГЛОНАСС/GPS-приемника (необязательный элемент). Другим вариантом син-

хронизации времени на УСПД является использование внешнего сервера времени с протоко-

лом NTP.

Синхронизация часов реального времени в нескольких УСПД, работающих в локальной

сети, может быть осуществлена по протоколу Precision Time Protocol (PTP) стандарт IEEE

1588, по часам головного УСПД.

УСПД имеет возможность корректировать время на часах ИП, для которых эта процеду-

ра не запрещена.

УСПД выпускается в заказных исполнениях, но в любом УСПД всегда присутствуют:

один Ethernet, 2 RS-232, 2 RS-485, 2 USB 2.0.

Лист № 3

Всего листов 7

Схема условного обозначения УСПД приведена ниже:

Наличие конденсатора задержки

отключения питания на 5 секунд

Пример записи при заказе и в документации: УСПД RTU-325M-Е1-M2-B2-U2-I8-O4-G-С

Процессорный модуль УСПД содержит внутренние энергонезависимые часы, работа

которых при отсутствии внешнего электропитания поддерживается литиевым элементом пи-

тания CMOS.

RTU-325M имеет разъем для съемных модулей энергонезависимой флэш-памяти типа

Compact Flash Type 1 (CF) для хранения «прошивки» программного обеспечения и архивов

данных. Эта CF устанавливается под прозрачной, пломбируемой крышкой и при необходимо-

сти может быть заменена.

УСПД обеспечивает сбор и обработку данных измерений, архивирование, диагностику

работоспособности, передачу данных потребителям.

В таблице 1 приведены ИП, с которыми работает УСПД в режиме «Учет».

Таблица 1

№№Наименование ИП

пп

Изготовитель ИП

Сборпро- СборСборподин-

филей на- пара-тервалов (вто-

грузки, метроврых интерва-

журналовэлек-лов) мощности

событий,тросети

сервисных

данных

345

Электросчетчики

Да Нет Нет

Да Да Нет

Эльстер Метроника

ДаДаДа

Эльстер Метроника

1Альфа

2Альфа А1200,

Альфа А1700,

Альфа А1140,

AS300,AS220

А1440,A1500

3ЕвроАльфа 1.0

(A1300), 1.1

(A1600),

Альфа Плюс, Альфа

А2,Альфа А3,

Альфа А1800

4ZMD/ZFD

5СС-301

6Гамма 3

ДаДаНет

ДаДаДа (один)

ДаДаДа

Landis + Gyr

Гран Электро

ГРПЗ

RTU-325M-Е1

-M2

-B2

-U2

-I8

-O4

-G

-С

Ethernet 10/100

Интерфейсы RS232

Интерфейсы RS485/422

Интерфейсы USB 2.0

Количество каналов Дискретного ввода I 8(16)

Количество каналов дискретного вывода O 4(8)

Модем GSM/GPRS

Лист № 4

Всего листов 7

345

Да Нет

Завод им. Фрунзе

ДаДа

Завод им. Фрунзе

ДаНет

Itron (Actaris)

ДаНет

Инкотэкс

Продолжение таблицы 1

7 СЭТ4ТМ.02/.01,Да

ПСЧ-3АРТ.07,

СЭБ-1ТМ.02,

СЭБ-2А.07

8 СЭТ4ТМ.02М,Да

СЭТ4ТМ.03,

СЭТ4ТМ.03М,

ПСЧ-3ТМ.05,

ПСЧ-4ТМ.05

9SL7000(version Да

3.5/4.0+)

10Меркурий 230,Да

Меркурий 233,

Меркурий 200.02,

Меркурий 203.2Т

11ION 8x00Да

12ION 7x00Да

13EPQSДа

14ЦЭ6850М, СЕ304Да

15СЕ303Да

16JEMStarДа

ДаДа

ДаНет

ДаДа

ДаНет

ДаДа

17EM720Да

18PrometerДа

19КИПП-2МДа

ДаНет

ДаДа

20Протон-КДа

Schneider Electric

Elgama Electronik

Энергомера

AMETEKPowerIn-

struments

Satec

CEWE

Системы связи и теле-

механики

Систел

Взлет РСЛ, Взлет

Да

ЭР310, Взлет МР

типУРСВ-510,

ЭМ Профи

ДаНет

Расходомеры

НетНет

Взлет

Тепловычислители

НетНет

Взлет

ТСРВ-022,ТСР-

Да

025,

СПТ-961.2

Да

ТС-05,ТС-07

Да

Логика

Гранд Система

Нет Нет

Корректоры газовые

ДаНетНет

Логика

СПГ-761,СПГ

761.2

ЕК270

Ирга-2

ЭВ-200

Метран 333

ДаНетНет

Эльстер

Глобус

Эмис

Метран

Лист № 5

Всего листов 7

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RTU325-Q-I2

3.18M и выше

Цифровой идентификатор ПО

Алгоритм вычисления

MD5

Таблица 2

Номер версии (идентификационный номер)

ПО

Модуль управления системным временем

a9b6290cb27bd3d4b62e671436cc8fd7;

Расчетный модуль преобразования к именованным

величинам

4cd52a4af147a1f12befa95f46bf311a

Влияние программного обеспечения не приводит к выходу метрологических характе-

ристик УСПД за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Наименование характеристики

Значение

характеристики

± 10

± 0,3

± 5

Рабочий диапазон температуры окружающего воздуха, °С

Таблица 3

Пределы допускаемой абсолютной погрешности привязки шкалы

времени относительно шкалы времени UTC(SU) по каналам

ГНСС, мс

Пределы допускаемой абсолютной погрешности привязки шкалы

времени относительно шкалы времени UTC(SU) по протоколу

NTP, с

Пределы допускаемой абсолютной погрешности измерения теку-

щего времени, (системное время) в автономном режиме за сутки, с

от минус 40 до плюс

Напряжение питания, В

Максимальный ток, А

Габаритные размеры (длина х ширина х высота), мм

220

0,1

240х185х115

Масса, кг

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации ДЯИМ.466215.010 РЭ типограф-

ским способом (в верхнем правом углу) и на корпус УСПД RTU-325М (рисунок 1).

Лист № 6

Всего листов 7

Комплектность средства измерений

Комплектность поставки приборов соответствует таблице 4.

Количество

Примечание

Поставляется опционально при наличии в

заказе опции -DR

Эксплуатационная до-

кументация

1 экз.

Таблица 4

№Наименование обору-

п./п. дования, продукта

1 УСПД

USB флэш-диск для

2 восстановления ПО на

ППЗУ (Recovery Disk)

1 шт.

Формуляр

1 экз.ДЯИМ. 466215.010 ФО

Поставляются на CD диске документы:

руководство по эксплуатации ДЯ-

ИМ.466215.010 РЭ. Устройство сбора и

1 экз.

передачи данных (УСПД) серии RTU-325.

Руководство пользователя по программ-

ному обеспечению.

Методика поверки

РТ-МП-2585-441-2015

Упаковка

1 шт.

Поверка

осуществляется по документу РТ-МП-2585-441-2015 «ГСИ. Устройства сбора и передачи дан-

ных RTU-325М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.12.2015 г.

Основные средства поверки:

- частотомер универсальный CNT-90XL, погрешность измерения интервала времени

между импульсами ± 10 нс;

- сервер синхронизации времени ССВ-1Г, погрешность привязки шкалы времени отно-

сительно шкалы времени UTC(SU) ± 10 мкс.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

Методы измерений с помощью устройства сбора и передачи данных RTU-325М указа-

ны в эксплуатационном документе Руководства по эксплуатации ДЯИМ.466215.010 РЭ.

Нормативные и технические документы устанавливающие требования к устройствам

сбора и передачи данных RTU-325М

1.ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.

Общие технические условия».

2.ГОСТ Р МЭК 60870-5-101-2006 «Устройства и системы телемеханики. Часть 5.

Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеха-

ники».

3.ГОСТ Р МЭК 60870-5-104-2004 «Устройства и системы телемеханики.

Часть 5.Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с исполь-

зованием стандартных транспортных профилей».

4.МЭК 61588:2009 «Протокол синхронизации прецизионных часов для сетевых

измерений и систем управления»

5.ДЯИМ.466215.010 ТУ «Устройство сбора и передачи данных RTU-325М.

Технические условия».

Лист № 7

Всего листов 7

Изготовитель

Общество с ограниченной ответственностью «Эльстер Метроника»

(ООО «Эльстер Метроника»)

ИНН 7722000725

111141, г.Москва,ул. 1-й проезд Перова Поля, д.9, стр.3

Телефон (495) 730-0285/86/87; Факс (495) 730-0283/81

Е-mail:metronica@ru.elster.com;

сайт:

www.elster.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандар-

тизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

117418, г. Москва, Нахимовский проспект, д. 31

Телефон: (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств из-

мерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
71500-18	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Сетевая компания" ЧЭС Чистопольского РЭС 4	Нет данных	Филиал ОАО "Сетевая компания" Чистопольские электрические сети, г.Чистополь	4 года	Перейти
5867-77	Машины электронные для измерения площади жестких кож	МКЖ-20-1	Нет данных	Нет данных	Перейти
40710-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РН - Северная нефть"	Нет данных	ООО "Автоматизированные системы и технологии", г.Москва	4 года	Перейти
15167-00	Стандарт-титры для приготовления рабочих эталонов pH 2-го и 3-го разрядов	Нет данных	ООО "Мера 6Т", пос.Менделеево	Первичная поверка	Перейти
6002-77	Весы платформенные передвижные шкальные с НПВ 500 кг	4128П500	Нет данных	1 год (ГОСТ 8.002-71)	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуУстройства сбора и передачи данных RTU-325MГРСИ 63586-16

Заказать поверку
Устройства сбора и передачи данных RTU-325M
ГРСИ 63586-16
