Системы видеофиксации нарушений правил дорожного движения Автопатруль Перекресток, ГРСИ 63585-16
Номер госреестра:
63585-16
Наименование СИ:
Системы видеофиксации нарушений правил дорожного движения
Обозначение типа:
Автопатруль Перекресток
Производитель:
ООО "Основа безопасности", г.Ставрополь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61906
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы видеофиксации нарушений правил дорожного движения «Автопатруль
Перекресток»
Назначение средства измерений
Системы видеофиксации нарушений правил дорожного движения «Автопатруль Пере-
кресток» (далее - системы) предназначены для измерений текущего времени (интервалов вре-
мени), синхронизированного с национальной шкалой времени Российской Федерации
UTC(SU), измерений текущих навигационных параметров и определения на их основе коорди-
нат системы
Описание средства измерений
Принцип действия систем основан на автоматической синхронизации шкалы времени
системы с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке
сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного при-
емника, входящего в состав системы, и записи текущего момента времени (интервала времени)
в сохраняемые фото-видеокадры.
Функционально системы состоят из управляющих контроллеров STS-529, приемников
ГЛОНАСС/GPS, специального программного обеспечения (СПО) «Автопатруль Перекресток»,
IP-видеокамер (распознающих SDP-857A, SDP-827A, обзорных SDP-858А) и ИК-прожекторов
STS-10235.
Система «Автопатруль Перекресток» в базовой комплектации позволяет при помощи
одной поворотной IP-видеокамеры, четырех стационарных IP-видеокамер и двух ИК-
прожекторов фиксировать государственный регистрационный знак транспортного средства
(ГРЗ ТС). Управляющий контроллер является основным элементом, к которому подключаются
IP-видеокамеры, ИК-прожекторы и блоки управления светофоров, стоящие на перекрестке.
Управляющий контроллер выполняет функции обработки, анализа и распознавания ГРЗ ТС.
Система обеспечивает фиксацию времени и изображения ТС при нахождении их в зоне
контроля, определение координат системы, распознавание ГРЗ ТС, находящихся в зоне види-
мости системы, оцифровку шкалы времени по сигналам спутниковых навигационных систем,
синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработ-
ки на удаленный сервер обработки нарушений ПДД.
Внешний вид системы с указанием меcт размещения знака утверждения типа и пломби-
рования от несанкционированного доступа приведен на рисунках 1 и 2.
Лист № 2
Всего листов 5
Управляющий
контроллер
STS-529
IP-
видеокамера
SDP-827A
ИК-
прожектор
STS-10235
IP-видео-
камера
SDP-857A
IP-видеокамера

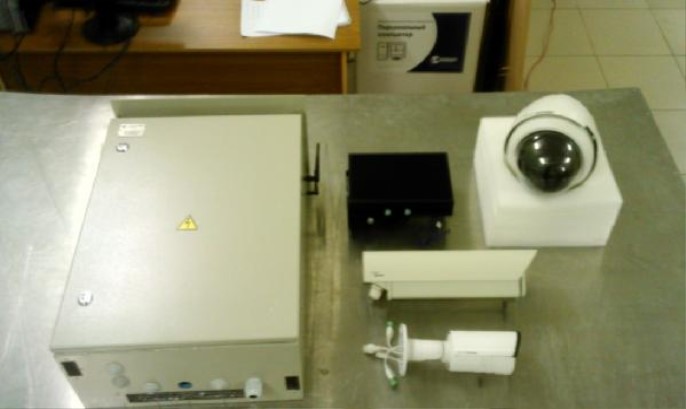

Рисунок 1 – Внешний вид системы
SDP-858A
Рисунок 2 - Места пломбирования системы
GPS-антенна
Место нанесения
знака утверждения
типа
Места пломбирова-
ния системы
Лист № 3
Всего листов 5
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) обеспечивает опре-
деление координат системы и текущего времени, а также расчета интервалов времени.
В функции, выполняемые встроенным в систему специальным ПО (СПО), входят:
а) предварительная настройка модулей фотовидеофиксации перед работой;
б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛО-
НАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и
обеспечение точности поддержания хода времени энергонезависимых часов вычислительной
подсистемы ± 1 с/сутки при отсутствии сигналов от опорного источника;
в) правильное (достоверное) распознавание ГРЗ ТС.
г) первичная обработка полученного фотоматериала;
Идентификационные данные метрологически значимой части СПО системы приведены
в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
Специальное программное обеспечение
«Модуль навигации»
не ниже 1,0
-
Номер версии (идентификационный номер)
СПО
Цифровой идентификатор СПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления идентификатора СПО
-
Защита ПО от изменения метрологически значимой его части реализована путем уста-
новки электронного ключа.
Уровень защиты СПО системы и сохраняемых данных от преднамеренных и непредна-
меренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 2.
± 5
Значение характеристики
от 5 с до 24 ч
± 10
5
40
от 198 до 242
550
Таблица 2
Наименование характеристики
Диапазон измерений интервалов времени
Пределы допускаемой абсолютной погрешности
измерений интервалов времени относительно шка-
лы UTC, мс
Время установления рабочего режима, мин, не бо-
лее:
- в летнее время
- в зимнее время
Напряжение питания, В
Потребляемая мощность, В·А, не более
Границы допускаемой абсолютной инструменталь-
ной погрешности (при доверительной вероятности
0,95) определения координат системы, м
Рабочий диапазон температур, ºС
Степень защиты по ГОСТ 14254-96
от минус 40 до плюс 50
IP55
Лист № 4
Всего листов 5
Значение характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- управляющий контроллер STS 529
(длина×ширина×высота)
- IP-видеокамера SDP-857A(длина×ширина×высота)
-IP-видеокамера SDP-858A(диаметр×высота×длина)
- IP-видеокамера SDP-827А (диаметр×высота)
- ИК-прожектор STS-10235 (длина×ширина×высота)
Масса, кг, не более
665х535х245
410х118х107
95 x 105 х 259
320х280
172х265х61
36
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной
графики и на корпус управляющего контроллера STS-529 в виде этикетки, выполненной типо-
графским способом.
Комплектность средства измерений
Комплект поставки систем приведен в таблице 3.
Таблица 3
Наименование
Обозначение
Кол -во,
шт.
Примечание
по заказу
по заказу
по заказу
по заказу
по заказу
Система видеофиксации нарушений пра-
вил дорожного движения «Автопатруль
Перекресток» в составе:
1.1 Управляющий контроллер STS-529
1.2 IP-видеокамера SDP-827A
1.3 IP-видеокамера SDP-857A
1.4 IP-видеокамера SDP-858А
1.5 ИК Прожектор STS-10235
2 Комплект монтажных частей
3 Формуляр
4 Руководство по эксплуатации
5 Свидетельство о первичной поверке
6 Методика поверки
7 Копия свидетельства об утверждении
типа систем
СТАЕ.426471.619
СТВФ.426459.039
СТАЕ.426459.085-02
СТАЕ.426459.090
СТВФ.426479.011
СТАЕ.429421.002
СТАЕ.424252.023ФО
СТАЕ.424252.023РЭ
-
СТАЕ.424252.023МП
-
1-4
1-4
2-16
2-6
2-16
1 к-т
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу СТАЕ.424252.023МП «Системы видеофиксации нарушений пра-
вил дорожного движения «Автопатруль Перекресток». Методика поверки», утвержденному
первым заместителемгенерального Директора – заместителем по научной работе ФГУП
«ВНИИФТРИ» в феврале 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Основные средства поверки:
- модуль коррекции времени МКВ-02Ц, (рег. № 44097-10);
- аппаратура навигационно-временная потребителей глобальных навигационных спутни-
ковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR (рег. № 52614-13).
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Система видеофиксации нарушений правил дорожного движения «Автопатруль Пере-
кресток». Руководство по эксплуатации. СТАЕ.424252.023 РЭ.
Нормативные и технические документы, устанавливающие требования к системам видео-
фиксации нарушений правил дорожного движения «Автопатруль Перекресток»
1 ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений времени и частоты.
2 Система видеофиксации нарушений правил дорожного движения «Автопатруль Пере-
кресток». Технические условия СТАЕ.424252.023 ТУ.
Изготовитель
Общество с ограниченной ответственностью «Основа безопасности»
(ООО «Основа безопасности»)
ИНН 2634806098
Адрес производства: 355000, г. Ставрополь, Ковалева 19
Юридический адрес: 355000, г. Ставрополь, Ковалева 19
Тел/факс: 8 (8652) 501-701
E-mail:
Заявитель
Общество с ограниченной ответственностью «Стилсофт» (ООО «Стилсофт»)
Юридический (почтовый) адрес: 355000, г. Ставрополь, ул. Васильковая, 29
ИНН 2634806725
Телефон: (8652) 52-44-44
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститут физико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий по-
селок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел./факс (495) 526-63-00.
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
