Аттенюаторы ATT 20/15, ГРСИ 63584-16

Смотреть ГРСИ
63583-16

Номер госреестра:

63584-16

Наименование СИ:

Аттенюаторы

Обозначение типа:

ATT 20/15

Производитель:

Фирма "Fischer Сustom Сommunications, Inc.", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 2 шт. с зав.№ 09015200, 09016201

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 61905

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аттенюаторы ATT 20/15

Назначение средства измерений

Аттенюаторы ATT 20/15 (далее - аттенюаторы) предназначены для ослабления

электромагнитных колебаний в диапазоне частот от 0 до 1 ГГц.

Описание средства измерений

В основе работы аттенюаторов лежит принцип поглощения электромагнитной энергии

тонкопленочнымрезистивнымэлементом,соединеннымсвходнымивыходным

коаксиальными разъёмами. Тепловая энергия, выделяемая в поглощающем элементе,

передается на корпус аттенюатора и рассеивается в окружающей среде путем конвективного

теплообмена.

Корпус аттенюатора цилиндрический, неразборный. По оси аттенюатора расположены

коаксиальные разъёмы N-типа. Оба разъёма равноправны.

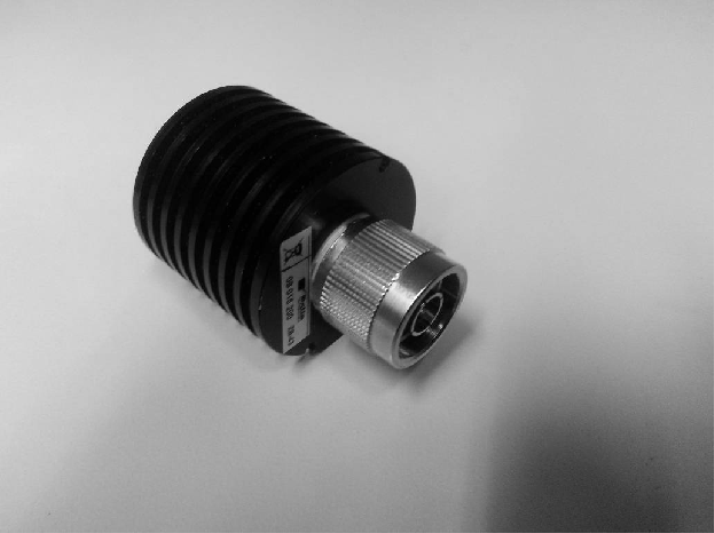

Общий вид аттенюатора приведен на рисунке 1.

Рисунок 1 – Общий вид аттенюатора

Лист № 2

Всего листов 3

от 0 до 1

20,0

0,4

1,2

50±5

0,25

80 х 40

от 5 до 40

Метрологические и технические характеристики

Диапазон частот, ГГц

Номинальное значение ослабления, дБ

Допускаемое отклонение действительного значения ослабления

от номинального, дБ

Коэффициент стоячей волны по напряжению (КСВН)

входа и выхода, не более

Входное и выходное сопротивление, Ом

Максимальная средняя мощность, Вт

Масса, кг, не более

Габаритные размеры (длина х диаметр), мм, не более

Рабочие условия применения:

– температура окружающего воздуха,

- относительная влажность, окружающего воздуха,

при температуре 25

С, %, не более

- атмосферное давление, КПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность средства измерений

Комплектность аттенюатора приведена в таблице 1.

Таблица 1

Обозначение

ATT 20/15 РЭ

ATT 20/15 ПС

ATT 20/15 МП

Наименование

Аттенюатор ATT 20/15

Футляр

Руководство по эксплуатации

Паспорт

Методика поверки

Количество

1 шт.

1 экз.

Поверка

осуществляется в соответствии с документом ATT 20/15 МП «Аттенюаторы ATT 20/15.

Методика поверки», утвержденным первым заместителем генерального Директора –

заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска

поверительного клейма.

Основные средства поверки:

– анализатор цепей скалярный Р2М-18А, рег. № 52797-13, диапазон частот от 10 МГц до

18 ГГц, погрешность измерения КСВН (К), при К ≤ 2, ±(3·К + 1)%;

– государственный первичный эталон единицы ослабления электромагнитных колебаний

в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011), динамический диапазон от 0 до 120 дБ,

диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления в диапазоне

от 0,0005 до 0,2 дБ.

Сведения о методиках (методах) измерений

Аттенюатор ATT 20/15. Руководство по эксплуатации ATT 20/15.

Лист № 3

Всего листов 3

Нормативные и технические документы, устанавливающие требования к аттенюаторам

ATT 20/15

1 ГОСТ 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений

ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».

2 Техническая документация фирмы изготовителя.

Изготовитель

Фирма «Fischer Сustom Сommunications, Inc», США

Адрес: 20603 Earl Street Torrance, CA 90503, USA

Тел.: (310) 303-33-00, Факс: (310) 371-62-68

Сайт:

www.fischercc.com

Заявитель

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»)

Юридический адрес: 127055, г. Москва, ул. Сущевская, д. 22

Почтовый адрес: 101000, г. Москва, Моспочтамт, а/я 918

Тел.: (499) 978-09-03; Факс: (499) 978-09-03

Е-mail:

vniia@vniia.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательскийинститутфизико-техническихирадиотехническихизмерений»

(ФГУП «ВНИИФТРИ»)

Юридическийадрес:РоссийскаяФедерация,141570,Московскаяобласть,

Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево

Телефон/факс: (495) 526- 63-00

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств

измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.
