Номер госреестра:
63583-16
Наименование СИ:
Устройства калибровочные
Обозначение типа:
FCC-BCICF-4
Производитель:
Фирма "Fischer Сustom Сommunications, Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61904
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства калибровочные FCC-BCICF-4
Назначение средства измерений
Устройства калибровочные FCC-BCICF-4 (далее устройства) предназначены для
измерения переменного напряжения, наведенного с помощью инжекционных клещей в линию
передачи, при работе совместно с вольтметрами, анализаторами спектра.
Описание средства измерений
Устройство представляет собой электрически короткую линию передачи, к одному
концу которой подключается нагрузка 50 Ом, а к другому концу вольтметр с входным
сопротивлением 50 Ом. Инжекционные клещи размещают внутри устройства вокруг
центрального проводника линии передачи. Конструкция устройства подобрана таким образом,
чтобы обеспечить минимальный коэффициент стоячей волны по напряжению (КСВН) в линии
с установленными инжекционными клещами.
С помощью инжекционных клещей, размещаемых в устройстве, в центральном
проводнике линии передачи наводится переменный ток. Измерение напряжения на выходе
линии позволяет вычислить ток в центральном проводнике. Связь между измеряемым
напряжением на выходе устройства и инжектированным током определяется по закону Ома.

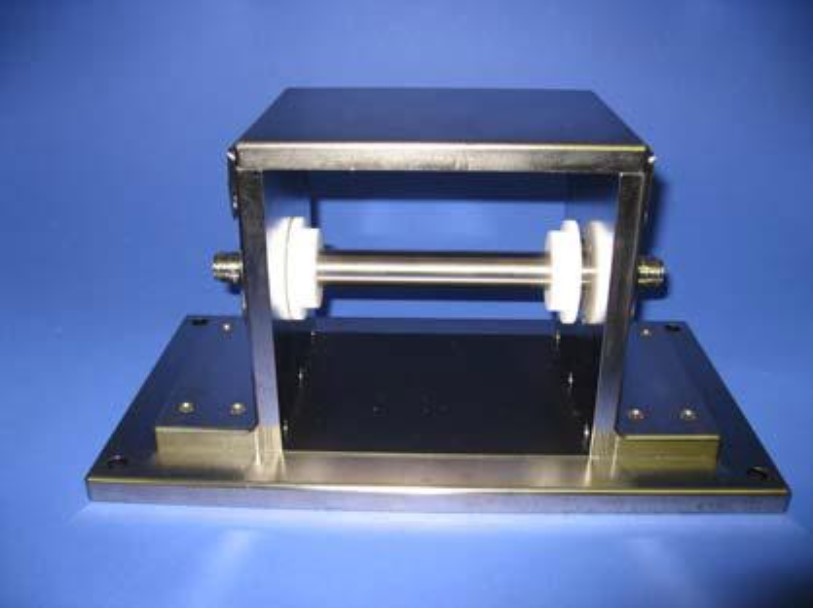

Общий вид устройства, с указанием мест нанесения знака утверждения типа и знака
поверки, приведен на рисунке 1.
Корпус устройства опломбирован пломбой для предотвращения возможности
несанкционированного вмешательства в работу устройства, которое может привести к
искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 1.
Рисунок 1 – Общий вид устройства
Место нанесения
знака утверждения
типа
Место нанесения
знака поверки
Лист № 2
Всего листов 3
от 10 кГц до 230 МГц.
3,5.
2,3.
0.
±1,5.
4,7.
320 х 180 х 170.
Метрологические и технические характеристики
Диапазон частот
КСВН без установленных инжекционных клещей, не более
КСВН при установленных инжекционных клещах, не более
Коэффициент преобразования при измерении напряжения (Кн), дБ
Пределы допускаемой относительной погрешности воспроизведения
коэффициента преобразования при измерении напряжения, дБ
Масса, кг, не более
Габаритные размеры (длина х ширина х высота), мм, не более
Рабочие условия применения:
– температура окружающего воздуха,
°
С
– относительная влажность воздуха притемпературе 25
°
С, %
– атмосферное давление, кПа
от 15 до 30;
до80;
от 84 до 106,7.
Знак утверждения типа
наносится на шильдик, расположенный на корпусе устройства (по технологии предприятия-
изготовителя) и на титульные листы руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность устройства приведена в таблице 1.
Таблица 1
Обозначение
FCC-BCICF-4 РЭ
FCC-BCICF-4 ПС
FCC-BCICF-4 МП
Наименование
Устройство калибровочное FCC-BCICF-4
Руководство по эксплуатации
Паспорт
Методика поверки
Свидетельство о первичной поверке
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом FCC-BCICF-4 МП «Устройства калибровочные
FCC-BCICF-4. Методика поверки», утвержденным первым заместителем генерального
Директора – заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г. Знак
поверки наносится на устройство в виде наклейки и на свидетельство о поверке в виде
наклейки, или поверительного клейма.
Основные средства поверки:
– измеритель комплексных коэффициентов передачи «Обзор – 103» (рег. № 29612-09),
– генератор сигналов произвольной формы 33210А (рег. № 32993-09);
– шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А (рег. № 48906-12).
Сведения о методиках (методах) измерений
«УстройствокалибровочноеFCC-BCICF-4.Руководствопоэксплуатации»
FCC- BCICF-4 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам
калибровочным FCC-BCICF-4
Техническая документация фирмы-изготовителя.
Лист № 3
Всего листов 3
Изготовитель
Фирма «Fischer Сustom Сommunications, Inc.», США
Адрес: 20603 Earl Street Torrance, CA 90503, USA
Тел.: (310) 303-33-00, Факс: (310) 371-62-68
Сайт:
Заявитель
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт автоматики им. Н.Л. Духова (ФГУП «ВНИИА»)
Юридический адрес: 127055, г. Москва, ул. Сущевская, д. 22
Почтовый адрес: 101000, г. Москва, Моспочтамт, а/я 918
Тел.:(499) 978-09-03; Факс:(499) 978-09-03
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел./факс: (495) 526-63-00
Е-mail:
,
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
