Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000, ГРСИ 63582-16
Номер госреестра:
63582-16
Наименование СИ:
Установки поверочные средств измерений объема и массы для верхнего и нижнего налива
Обозначение типа:
УПМ-2000
Производитель:
ООО "ПВК "ИнженерЪ", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» февраля 2021 г. №124
Лист № 1
Регистрационный № 63582-16Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные средств измерений объема и массы для верхнего и
нижнего налива УПМ-2000
Назначение средства измерений
Установки поверочные средств измерений объема и массы для верхнего и нижнего
налива УПМ-2000 предназначены для измерений объема и массы жидкости, хранения и
передачи единиц массы и объема жидкости.
Описание средства измерений
Принцип действия установок поверочных средств измерений объема и массы для
верхнего и нижнего налива УПМ-2000 основан на весовом или объемном методах измерений
количества жидкости.
В состав установок поверочных средств измерений объема и массы для верхнего и
нижнего налива УПМ-2000 входят мерник металлический эталонный 2-го разряда номинальной
вместимостью 2000 дм
3
с термокарманами и весоизмерительное устройство, которые
смонтированы на металлической раме.
Мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм
3
состоит из резервуара, измерительной горловины, сливного крана и электронасоса. В верхней
части резервуара крепится ампула уровня для контроля установки мерников в вертикальное
положение. Горловина мерников имеет водоуказательное окно со шкальной пластиной, на
которую нанесена отметка соответствующей номинальной вместимости мерника при
температуре 20°С и шкала.
Весоизмерительноеустройствосостоитизтрехдатчиковвесоизмерительных
тензорезисторных М (номер в госреестре № 53673-13), преобразователя весоизмерительного
ТВ с цифровым табло и металлической рамы с четырьмя домкратами, предназначенными для
выставления установки в вертикальное положение.
Общий вид установок поверочных средств измерений объема и массы для верхнего и
нижнего налива УПМ-2000 представлен на рисунке 1.
Лист № 2
Всего листов 5

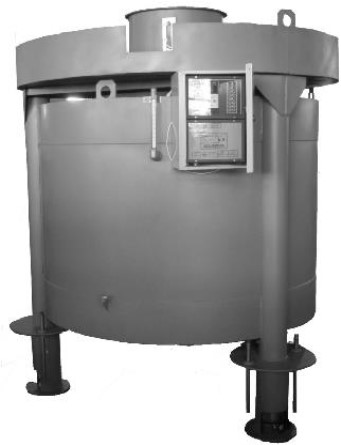

Рисунок 1 – Общий вид установок поверочных средств измерений объема и массы для
верхнего и нижнего налива УПМ-2000
Три датчика весоизмерительных тенорезисторных М неподвижно закреплены на
металлической раме установки поверочной средств измерений объема и массы для верхнего и
нижнего налива УПМ-2000 и на них установлен мерник металлический эталонный 2-го разряда
вместимостью 2000 дм
3
. Масса измеряемой среды, налитой в мерник, считывается с цифрового
табло весового терминала, соединенного с весоизмерительными датчиками посредством линии
связи. Контроль объема жидкости налитой в мерник производится по шкале, установленной на
горловине мерника. Слив жидкости из мерника производится с помощью электронасоса через
гибкий рукав.
Установки поверочные средств измерений объема и массы для верхнего и нижнего
налива УПМ-2000 имеют четыре модификации и маркируются следующим образом:
УПМ-2000–хх
1 2
1– тип установки;
2 – модификация:
– стационарные установки, комплектуемые стандартным люком на горловине мерника,
имеют шифр 01;
– стационарные установки, комплектуемые пеногасителем на горловине мерника,
имеют шифр 02;
– передвижные установки на платформе, комплектуемые стандартным люком на
горловине мерника, имеют шифр03;
– передвижные установки на платформе, комплектуемые пеногасителем на горловине
мерника, имеют шифр 04;
– передвижные установки на автомобильном прицепе, комплектуемые стандартным
trial на горловине мерника, имеют шифр05;
– передвижные установки на автомобильном прицепе, комплектуемые пеногасителем
на горловине мерника, имеют шифр 06;
Пломбирование установок поверочных средств измерений объема и массы для
верхнего и нижнего налива УПМ-2000 осуществляется нанесением знаков поверки давлением
на свинцовую (пластмассовую) пломбу, находящуюся на сливном кране мерника, на
специальные мастики, ограничивающие доступ к винтам регулировки шкалы мерника и
Лист № 3
Всего листов 5
преобразователя весоизмерительного. Места пломбировки от несанкционированного доступа
представлены на рисунке 2.

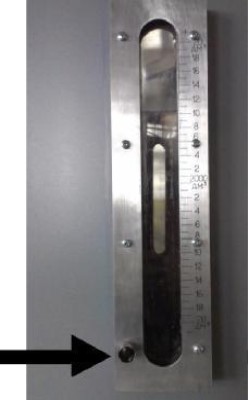

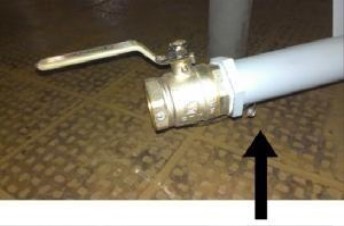

Рисунок 2 – Места пломбирования установок поверочных средств измерений объема и
массы для верхнего и нижнего налива УПМ-2000
Программное обеспечение
Программное обеспечение установок поверочных средств измерений объема и массы
для верхнего и нижнего налива УПМ-2000 является встроенным. Программное обеспечение
предназначенодляобработкисигналов,обеспечениявзаимодействиясвнешними
устройствами, а также выполнения отображения результатов измерений.
Программное обеспечение не влияет на метрологические характеристики установки
поверочной средств измерений объема и массы для верхнего и нижнего налива УПМ-2000.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОТВИ-trial
Номер версии (идентификационный номер) ПО SC-307
Цифровой идентификатор ПО –
Метрологические и технические характеристики
2020
1980
±0,05
Значение параметра
2000
1
Таблица 2 – Метрологические характеристики
Наименование параметра
Номинальная вместимость мерника, дм
3
Вместимость, соответствующая верхней отметке шкалы мерника
при температуре 20 °С, дм
3
Вместимость, соответствующая нижней отметке шкалы мерника
при температуре 20 °С, дм
3
Цена деления шкалы мерника, дм
3
Пределы допускаемой относительной погрешности установок
при измерении объема, %, не более
Наибольший предел взвешивания, кг
Наименьший предел взвешивания, кг
Цена деления весового терминала, кг
2000
1000
0,1
±0,04
Лист № 4
Всего листов 5
Пределы допускаемой относительной погрешности
установок при измерении массы, %, не более
Таблица 3 – Основные технические характеристики
Наименование параметра
1
Измеряемая среда
Значение параметра
2
неагрессивные жидкости
по отношению к
материалам мерника
300
Время установления рабочего режима, с, не более
Вязкость измеряемой жидкости
при измерении объема, мм
2
/с, не более
Частота напряжения питания, Гц
Напряжение питания, В
380
36
50±1
+
10
%
−
15
%
Габаритные размеры, мм, не более:
– длина
– высота
– ширина
Масса, кг, не более
4700
2200
3000
1200
2
Продолжение таблицы 3
1
Условия эксплуатации:
– температура измеряемой среды, °С
– температура окружающего воздуха, °С
– относительная влажность окружающего воздуха, %
– атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от -30 до + 40
от -30 до +40
от 30 до 95
от 84 до 107
20000
12
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на резервуаре мерника, методом
гравировки и в верхней части по центру титульного листа руководства по эксплуатации
типографским способом.
УПМ-20001 шт.
Комплектность средства измерений
Таблица 4 – Комплектность установок поверочных средств измерений объема и массы для
верхнего и нижнего налива УПМ-2000
НаименованиеОбозначениеКоличество
Установка поверочная средств измерений объема и
массы для верхнего и нижнего налива
Руководство по эксплуатации ИН90.00.00.00 РЭ 1 экз.
Методика поверки МП 0373-1-2016 1 экз.
Поверка
осуществляется по документу МП 0373-1-2016 «Инструкция. ГСИ. Установки поверочные
средств измерений объема и массы для верхнего и нижнего налива УПМ-2000. Методика
поверки», утвержденному ФГУП «ВНИИР» 15 января 2016 года.
Основные средства поверки:
– рабочий эталон единицы массы 4 разряда с номинальным значением 20 кг в
количестве 101 шт. в соответствии с ГПС , утвержденной приказом Росстандарта от 29.12.2018
Лист № 5
Всего листов 5
№ 2818;
– рабочий эталон единицы объема жидкости 1 разряда в соответствии с ГПС (часть 3),
утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке установок поверочных средств
измерений объема и массы для верхнего и нижнего налива УПМ-2000 в виде оттиска
поверительного клейма, а также давлением на свинцовую (пластмассовую) пломбу и на
специальные мастики, установленные в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным средств измерений объема и массы для верхнего и нижнего налива
УПМ-2000
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-001-27841227-2015 «Установка поверочная средств измерений объема и массы
для верхнего и нижнего налива УПМ-2000. Технические условия»
Изготовитель
Обществосограниченнойответственностью«Производственно-внедренческая
компания «ИнженерЪ» (ООО «ПВК «ИнженерЪ»)
ИНН 1659128491
Юридический адрес: 420054, Республика Татарстан, г. Казань, ул. Тихорецкая, д. 7а
Адрес: 422701, Республика Татарстан, Высокогорский район, с. Высокая Гора,
ул. Большая Красная, д.1А
Почтовый адрес: 420097, г. Казань, ОПС-97, а/я 53
Телефон / факс: +7 (951) 895-16-33, +7(952) 032-94-88
Е-mail: upmupm2000@gmail.com.
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательскийинститутметрологииим.Д.И.Менделеева»(ВНИИР –филиал
ФГУП «ВНИИМ им.Д.И.Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
Е-mail:
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310592.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 3807-73 | Установки счетные топливные с местным отсчетом показаний | УСМТ-1, УСДТ-1 | Нет данных | Нет данных | Перейти |
| 55439-13 | Система измерений количества и показателей качества нефти № 115 на ЛПДС "Юргамыш" Курганского НУ ОАО "Уралсибнефтепровод" | Нет данных | ОАО "Нефтеавтоматика", г.Уфа | 1 год | Перейти |
| 15429-96 | Установки коммерческого учета нефти блочные | БУУН-К | Опытный завод "Нефтеавтоматика", г.Бугульма | 1 год | Перейти |
| 47550-11 | Системы измерений длительности соединений коммутационной станции | СИДС СМК-30 | ООО "Пульсар-Телеком", г.Пенза | 2 года | Перейти |
| 6198-90 | Установки поверочные | ПС | ЗАО "Харьковское ОКБА "Химавтоматика", Украина, г.Харьков | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
