Системы измерений количества жидкости и газа R-AT-MM, ГРСИ 63575-16
Номер госреестра:
63575-16
Наименование СИ:
Системы измерений количества жидкости и газа
Обозначение типа:
R-AT-MM
Производитель:
ООО "Аргоси Аналитика", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61896
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений количества жидкости и газа R-AT-MM
Назначение средства измерений
Системы измерений количества жидкости и газа R-AT-MM (далее – системы) предна-
значены для измерений массы (массового расхода) сырой нефти, сырой нефти без учета воды,
воды, объема (объемного расхода) свободного нефтяного газа (далее - газ), полученных в ре-
зультате сепарации продукции нефтяных скважин, а также для индикации, архивирования и пе-
редачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного про-
мысла (далее – ДП).
Описание средства измерений
Принцип действия систем основан на измерениях массы сырой нефти и газа,
предварительно разделенных сепаратором, с помощью счетчиков расходомеров массовых
жидкости и газа, и объёмной доли воды в сырой нефти, с помощью влагомера сырой нефти.
Газожидкостный поток, поступающий из скважины, при помощи сепаратора
разделяется на газ и сырую нефть. Количественные характеристики (масса сырой нефти и газа,
объемная доля воды в сырой нефти) компонентов потока измеряются счетчиками-
расходомерами массовыми, установленными на газовой и жидкостной линиях сепаратора, и
влагомером поточным ВСН-АТ (номер в Госреестре СИ РФ 62863-15) или ВСН-2 (номер в
Госреестре СИ РФ 24604-12) установленным на жидкостной линии. Влагомеры предназначены
для измерений объемной доли водывсырой нефти после сепарации газа. Результаты измерений
передаются в контроллер измерительный R-AT-MM (номер в Госреестре 61017-15) или
АТ-8000 (номер в Госреестре 61018-15). Контроллер размещается в отдельном шкафу, он
обеспечивает управление процессом измерений, обработку измерительной информации,
получаемой от средств измерений, входящих в состав системы, формирование отчетов
измерений, архивирование и передачу на ДП результатов измерений и аварийных сигналов.
Системы выпускаются следующих модификаций: R-AT-MM/PD и R-AT-MM/D.
Модификация R-AT-MM/D влагомера в своем составе не имеет. Измерения массы и
массового расхода нефти в этой модификации систем происходит косвенным методом исходя
из лабораторных данных, полученных при исследовании пробы сырой нефти, введенных в
память измерительного контроллера.
Связь первичных преобразователей с контроллером в измерительных каналах (ИК)
осуществляется по цифровому интерфейсу.
ИК объёма и объемного расхода газа состоит из одного или нескольких расходомеров-
счетчиков массовых газа, установленных на газовую линию, сепаратора, и контроллера.
Результаты измерений массы газа передаются в контроллер, где вычисляются объем и
объёмный расход газа, приведенного к стандартным условиям (20 °С, 101325 Па), используя
лабораторные данные о плотности газа, приведённого к стандартным условиям.
ИК массы и массового расхода сырой нефти состоит из одного или нескольких
расходомеров-счетчиков массовых жидкости, влагомера (модель R-AT-MM/PD), линий связи и
контроллера. Результаты измерений массы и плотности сырой нефти и объемной доли воды в
сырой нефти передаются в контроллер, где по алгоритму, вычисляются масса и массовый
расход сырой нефти и сырой нефти без учета воды.
В зависимости от измеряемого расхода, в состав системы могут входить один или
несколько расходомеров - счетчиков массовых жидкости и газа следующих моделей:
- счетчики-расходомеры массовые СКАТ (номер в Госреестре СИ РФ 60937-15);
- расходомеры массовые Promass (номер в Госреестре 15201-11), Promass 100 и
Promass 200 (номер в Госреестре СИ РФ 57484-14);
Лист № 2
Всего листов 5
1 – расходомер жидкостной линии;
2 – расходомер газовой линии;
3 – контроллер;
4 – влагомер

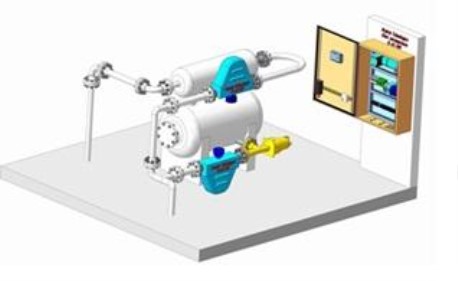

Рисунок 1 - Функциональная схема системы
Программное обеспечение
Обработка результатов измерений осуществляется контроллером измерительным
R-AT-MM или АТ-8000 с помощью ПО «Система измерений количества жидкости и газа
R-AT-MM».
ПО устанавливается в энергонезависимую память контроллера при изготовлении, в
процессе эксплуатации данное ПО не может модифицировано, загружено или прочитано через
какой-либо интерфейс.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО систем измерений количества жидкости и газа
R-AT-MM приведены в таблице 1.
Наименование программного обеспечения (ПО)
–
Таблица 1
Идентификационные данные (признаки)
Значение
Система измерений количества
жидкости и газа R-AT-MM
DebitCalc
V0.1 и выше
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
–
Конструкция систем обеспечивает полное ограничение доступа к метрологической час-
ти ПО и измерительной информации. Уровень защиты ПО систем от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
- счетчики-расходомеры массовые корилисовые ROTOMASS, модификации RCCS,
RCCT (номер в Госреестре СИ РФ 27054-14).
2
3
1
4
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные технические и метрологические характеристики систем приведены в таблице 2.
от 5 до 1000000
±
5
±
2,5
Частота напряжения электропитания, Гц
Потребляемая мощность, В·А
Габаритные размеры (Д х Ш х В), мм
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет
Значение параметра
2
от 4 до 10000
Таблица 2
Наименование параметра
1
Диапазон измерений объёмного расхода свободного нефтяного газа
(приведенного к стандартным условиям), м³/сут
Пределы допускаемой относительной погрешности измерений объ-
ёмного расхода и объема газа (приведенного к стандартным услови-
ям), %
Диапазон измерений массового расхода сырой нефти, т/сут
Пределы допускаемой относительной погрешности измерений массы
и массового расхода сырой нефти, %
Пределы допускаемой относительной погрешности измерений массы
сырой нефти без учета воды, при содержании воды в сырой нефти (в
объемных долях):
- от 0 до 70 % включ.
±
6
- св. 70 % до 95 % включ.
±
15
- св. 95 % до 98 % включ.
±
30
Избыточное рабочее давление, не более, МПа 16
Рабочий диапазон температур измеряемой среды, оСот - 10 до + 120
Диапазон плотности сырой нефти, кг/м3 от 600 до 1300
Объемная доля воды в сырой нефти, %, не более 98
Механические примеси, мг/л, не более 2500
Рабочие условия эксплуатации систем:
- диапазон температуры окружающей среды, ºСот минус 45 до плюс 60
- относительная влажность воздуха, %, при 25 ºС до 95
- диапазон атмосферного давления, кПа от 84 до 106,7
Напряжение электропитания от сети переменного тока, В 220
+
22
-
33
50±1
150
700х1500х800
250
47000
10
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на метал-
лическую маркировочную табличку, закрепленную снаружи шкафа электроники, методом фотохи-
мического травления или аппликацией.
Комплектность средства измерений
1 Система измерений жидкости и газа R-AT-MM – 1 шт.
2 Руководство по эксплуатации – 1 экз.
3 Паспорт – 1 экз.
4 Методика поверки МЦКЛ.0182.МП – 1 экз.
5 Эксплуатационные документы на составные части установки – 1 компл.
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МЦКЛ.0193.МП «Системы измерений жидкости и газа
R-AT-MM. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 26.01.2016 г.
Основные средства поверки:
- установка поверочная СР, СР-М фирмы «Emerson Process Management/Daniel
Measurement and Control Inc.», США, вместимость измерительного участка от 0,020 до 0,650 м
3
,
пределы допускаемой относительной погрешности определения вместимости измерительного
участка ± 0,05 %;
- поточный преобразователь плотности с пределами абсолютной погрешности не более
± 0,3 кг/м
3
;
- установка поверочная влагомерная R-AT-MM/VL для поверки преобразователей
влагосодержания нефти, диапазон воспроизведения объёмной доли воды от 0 до 100 %,
пределы абсолютной погрешности воспроизведения объёмной доли воды в поверочной
жидкости не более ± 0,1 %;
- частотомер Ч3-63 по ДЛИ 2.721.007 ТУ, диапазон измеряемых частот от 0,01 Гц до
20 МГц;
- другие эталонные средства измерений и вспомогательное оборудование в
соответствии с нормативными документами на поверку средств измерений, входящих в состав
системы.
Знак поверки наносится на свидетельство о поверке системы. СИ, входящие в состав
системы опломбированы в соответствии с документацией на них.
Сведения о методиках (методах) измерений
изложены в документе «Масса сырой нефти без учета воды и объем попутного нефтяного газа.
Методика измерений с использованием систем измерения количества жидкости и газа
R-AT-MM» МЦКЛ.0325.М-2015, свидетельство об аттестации методики (метода) измерений
№ RA.RU.311313/МИ-014-15 от 26.12.2015 г.
Нормативные и технические документы, устанавливающие требования к системам изме-
рений количества жидкости и газа R-AT-MM
1 ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа.
Общие метрологические и технические требования.
2 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и
массы жидкости.
3 ГОСТ Р 8.618-2014. «ГСИ. Государственная поверочная схема для средств измерений объемно-
го и массового расхода газа».
4 Система измерений количества жидкости и газа R-AT-MM. Технические условия
ТУ 4220-037-95959685-2015.
Изготовитель
Общество с ограниченной ответственностью «Аргоси Аналитика»
(ООО «Аргоси Аналитика»)
ИНН 770260613
Адрес: 107113, Россия, г. Москва, ул. Сокольнический Вал, д. 6, корп. 1
Тел.: (495) 544-11-35, факс: (495) 544-11-36
Е-mail:
Лист № 5
Всего листов 5
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метроло-
гический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Trial: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Тел./факс (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа RA.RU.311313
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13750-01 | Счетчики газа диафрагменные | Gallus 2000, 2002 (Галлус 2000, 2002) (Китай - только Gallus 2000) | Фирма "Itron Metering Systems Chongqing Co., Ltd.", Китай | 10 лет | Перейти |
| 62874-15 | Система измерений количества и параметров свободного нефтяного газа ОАО "Газпромнефть-Ноябрьскнефтегаз" на УПН-3 ЦПС Холмогорского месторождения | Нет данных | ОАО "Газпромнефть-Ноябрьскнефтегаз", г.Ноябрьск | 2 года | Перейти |
| 57471-14 | Преобразователи расхода жидкости ультразвуковые | DFX-MM, DFX-LV | Фирма "Oil & Gas Measurement Ltd.", Великобритания | 1 год | Перейти |
| 42541-09 | Расходомеры жидкости многоканальные ультразвуковые для открытых каналов, напорных и безнапорных трубопроводов | Sarasota мод. 200 и 2000 | Фирма "Thermo Fisher Scientific", Великобритания | 4 года | Перейти |
| 18819-99 | Корректоры объема газа | Uniflo | Фирма "Schlumberger Rombach GmbH", Германия | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
