Газоанализаторы Thermo Scientific мод. 42i, 17i, ГРСИ 63565-16
Номер госреестра:
63565-16
Наименование СИ:
Газоанализаторы
Обозначение типа:
Thermo Scientific мод. 42i, 17i
Производитель:
Фирма "Thermo Fisher Scientific", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61885
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Thermo Scientific модели 42i, 17i
Назначение средства измерений
Газоанализаторы Thermo Scientific модели 42i, 17i (далее – газоанализаторы) предназна-
чены для автоматических непрерывных измерений массовой концентрации (объемной доли) ок-
сида и диоксида азота, суммы оксидов азота, а также аммиака (модель 17i) в атмосферном воз-
духе, воздухе рабочей зоны, выбросах предприятий и технологических газовых средах.
Описание средства измерений
Газоанализаторы Thermo Scientific модели 42i, 17i являются приборами непрерывного
действия.
Конструктивно газоанализатор выполнен в едином корпусе, внутри которого расположе-
ны блок пробоподготовки, генератор озона, реакционная камера, оптическая схема, газовая
схема, электронный блок и блок питания. На передней панели корпуса расположен жидкокри-
сталлический дисплей и кнопки управления. В состав газоанализатора модели 17i дополнитель-
но входит модуль преобразователя.
Общий вид газоанализаторов представлен на рис. 1 – 2.
Рисунок 1 - Общий вид газоанализатора Thermo Scientific модель 42i

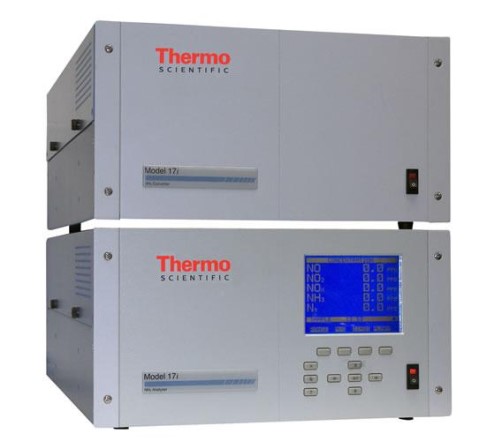

Рисунок 2 - Общий вид газоанализатора Thermo Scientific модель 17i
Лист № 2
Всего листов 5
Принцип действия газоанализаторов основан на реакции между оксидом азота (NO) и
озоном(O
3
),сопровождающейсяхемилиюминисценцией,интенсивностькоторой
пропорциональна содержанию NO в пробе.
NO + O
3
→ NO
2
+ O
2
+ hυ
Хемилюминисцентное излучение возникает в инфракрасном диапазоне при переходе
возбужденных электронов в молекуле NO
2
на более низкие энергетические состояния.
Проба, содержащая NO, поступает в реактор, куда также поступает озон из генератора
озона.Люминесцентноеизлучение,возникающеевходереакции,преобразуется
фотоумножителем в электрический сигнал. Процессор прибора пересчитывает полученный
сигнал в единицы массовой концентрации или объемной доли.
При определении содержания в пробе диоксида азота (NO
2
) проба предварительно
проходит через молибденовый конвертор, где происходит преобразование NO
2
в NO при
температуре 325°С (опционально может быть установлен конвертор из нержавеющей стали,
нагреваемый до 625°С). Далее определяют суммарное содержание оксидов азота NO
x
.
Содержание NO
2
определяют по разности результатов измерений NO
х
и NO.
При определении концентрации NH
3
(модель17i) проба поступает в модуль преобразова-
теля, где диоксид азота и аммиак преобразуют в оксид азота, после чего определяют общую
концентрацию Nt (NH
3
+ NО
2
+ NO) и вычисляют концентрацию аммиака вычитанием из сиг-
нала Nt сигналов NО
2
и NO, которые получают в других режимах.
Диапазон измерений может быть настроен производителем или пользователем в единицах
массовой концентрации, мг/м
3
, или единицах объемной доли, млн
-1
. В газоанализаторах преду-
смотрена возможность установления порогов срабатывания сигнализации о превышении кон-
центрации определяемого газа в измеряемой среде.
Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней
панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, циф-
ровыми входами/выходами и аналоговым выходом 4-20 мА (опционально).
Программное обеспечение анализаторов дает возможность проводить сбор данных, одно-
временную регистрацию нескольких параметров, включая значения концентрации, калибровки
и рабочих параметров. Сохраненные данные можно получить через интерфейсы анализатора,
расположенные на задней панели. Программное обеспечение обеспечивает непрерывную само-
диагностику анализатора, обеспечивает возможность регулировки параметров посредством ор-
ганов управления, а также возможность удаленно управлять режимами работы прибора.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные признаки, если имеются
Значение
-
не ниже 02.00.00.385
--
Встроенное программное обеспечение не имеет средств программирования или изменения
метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту
встроенного программного обеспечения от преднамеренных или непреднамеренных изменений,
реализованную изготовителем на этапе производства.
Уровень защиты по Р.50.2.077-2014 - «высокий» (конструкция СИ исключает возмож-
ность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения газоанализаторов учтено при нормировании метроло-
гических характеристик.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические характеристики газоанализаторов Thermo Scientific модели 42i, 17i
представлены в таблице 2 (стандартный диапазон измерений) и в таблице 3 (расширенный диа-
пазон измерений)
Таблица 2
Наименование
компонентов
(моделей)
Диапазон измерений
массовой концентра-
ции, мг/м
3
Диапазон изме-
рений объемной
доли, млн
-1
от 0 до 0,06 включ.
Пределы допускаемых значений
погрешности
приведенной, % относительной,
%
± 20-
от 0 до 0,040 включ.
от 0 до 0,048
включ.
0 до 0,021 включ.
± 20-
от 0 до 0,040 включ.
± 20-
св. 0,06 до 30
от 0 до 0,056
включ.
св. 0,048 до 20
-± 20
св. 0,040 до 30
св. 0,021 до 20
-± 20
NO (модели
42i, 17i)
NO
2
(NO
х
) (мо-
дели 42i, 17i)
NН
3
(модель
17i)
NO (модели
42i, 17i)
NO
2
(NO
х
) (мо-
дели 42i, 17i)
NН
3
(модель
17i)
св. 0,040 до 30
св. 0,056 до 20
-± 20
Таблица 3
НаименованиеДиапазон измере-Диапазон измере-Пределы допускаемых значений
компонентов (мо-ний массовой кон-ний объемной до-погрешности
делей)центрации (рас-ли (расширенный), приведенной,относительной,
ширенный), мг/м
3
млн
-1
%%
NO (модели 42i,от 0 до 30 включ.от 0 до 24 включ.± 15-
17i)
NO
2
(NO
х
) (моде-от 0 до 30 включ.от 0 до 16 включ.± 15-
ли 42i,17i)
NН
3
(модель 17i)от 0 до 30 включ.от 0 до 42 включ.± 15-
NO (модели 42i,св. 30 до 150св. 24 до 100-± 15
17i)
NO
2
(NO
х
) (моде-св. 30 до 150св. 16 до 100-± 15
ли 42i,17i)
NН
3
(модель 17i)св. 30 до 150св. 42 до 100-± 15
Примечание – значения массовой концентрации приведены для условий 20
о
С, 101,3 кПа.
Предел допускаемой дополнительной погрешности измерений при из-
менении температуры окружающей среды на каждые 10
о
С от нормаль-
ной (20
о
С) в диапазоне рабочих температур (в долях от основной по-
грешности), не более0,3
Время установления выходного сигнала на уровне 90 %, Т
0,9ном
, с, не
более:
- модель 42i 90
- модель 17i 180
Лист № 4
Всего листов 5
300,0
300,0
600,0
425×220×585
425×220×585
425×220×585
25,0
Потребляемая мощность, Вт, не более:
- модель 42i
- модель 17i
основной блок
модуль преобразователя
Габаритные размеры, мм, не более:
- модель 42i
- модель 17i
основной блок
модуль преобразователя
Масса, кг, не более:
- модель 42i
- модель 17i
основной блок
модуль преобразователя
27,0
13,0
от 5 до 40
от 20 до 95 (без конденсации)
от 90 до 106
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, %
- атмосферное давление, кПа
- электропитание
напряжение, В
частота переменного тока, Гц
230
+15
/
-20
50 ± 2
Знак утверждения типа
наносится на переднюю панель газоанализатора способом наклейки и на титульный лист руко-
водства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор Thermo Scientific модель 42i, 17i.
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 63565-16 «Газоанализаторы Thermo Scientific модели 42i, 17i.
Методика поверки», утверждённому ФГУП «ВНИИМС» 15 января 2016 г.
Основные средства поверки:
- ГСО №№ 10331-2013, 10323-2013, 10327-2013;
- калибратор газовых смесей модель 146i (№ 46818-11 по Госреестру);
- генератор нулевого воздуха TEI 1160 (№ 48333-11 по Госреестру).
Знак поверки наносится на заднюю панель газоанализатора.
Сведения о методиках (методах) измерений
приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам Thermo Scientific модели 42i, 17i
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная
поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Лист № 5
Всего листов 5
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения за-
грязняющих веществ.
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие
технические условия.
Техническая документация фирмы «Thermo Fisher Scientific», США.
Изготовитель
Фирма «Thermo Fisher Scientific», США
Адрес: 27 Forge Parkway, Franklin, MA 02038, USA
Телефон/факс: (866) 282-0430
Заявитель
Московское представительство фирмы «ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН», США
ИНН 909004658
Адрес: 119333, г. Москва, Ленинский проспект, д. 55/1, стр. 2
Телефон: (495) 232-42-25, телефакс: (495) 232-42-25
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54033-13 | Газоанализаторы | Drager X-am 7000 | Фирма "Drager Safety AG & Co. KGaA", Германия | 1 год | Перейти |
| 57472-14 | Газоанализаторы | 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 | Фирма "Teledyne Analytical Instruments", США | 1 год | Перейти |
| 26653-04 | Газоанализаторы портативные | PULSAR+ | Фирма "MSA", США | 1 год | Перейти |
| 17771-98 | Газоанализаторы | SAXON-INFRALYT CL/5000 | Фирма "SAXON Pruftechnik GmbH Plauen, NL Junkalor Abgasmesstechnik", Германия | 1 год | Перейти |
| 13770-93 | Газоанализаторы | ОЗОН-5 | ОАО "Ангарское ОКБА", г.Ангарск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
