Виброметры-балансировщики BALTECH VP-3470, ГРСИ 63522-16
Номер госреестра:
63522-16
Наименование СИ:
Виброметры-балансировщики
Обозначение типа:
BALTECH VP-3470
Производитель:
ООО "Балтех", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» февраля 2021 г. №127
Лист № 1
Регистрационный № 63522-16Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры-балансировщики BALTECH VP-3470
Назначение средства измерений
виброметры)
амплитудного
Виброметры-балансировщикиBALTECHVP-3470(далее
предназначены для измерений среднего квадратического значения (СКЗ),
значения и размаха виброускорения, виброскорости и виброперемещения.
Описание средства измерений
Принципдействиявиброметровоснованнапреобразованиивибрации
контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его
обработке.
Виброметры представляют собой переносной прибор, состоящий из первичных
вибропреобразователей HS-100 и вычислительного блока.
Вычислительный блок имеет два канала для подключения вибропреобразователей
HS-100 и канал для подключения стробоскопа и тахометра.
Виброметры позволяют измерять среднеквадратическое значение, амплитудное
значение и размах характеристик вибрации, осуществлятьвибрационную диагностику,
выполнять динамическую балансировку и формировать отчеты. Виброметры имеют жидко-
кристаллический дисплей и аккумуляторное питание.
ОбщийвидвибропреобразователяHS-100представленнарисунке1,
вычислительного блока виброметра BALTECH VP-3470 – на рисунке 2.

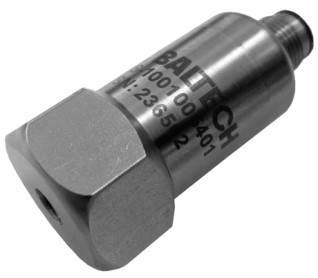

Рисунок 1- Общий вид вибропреобразователя HS-100
Лист № 2
Всего листов 5

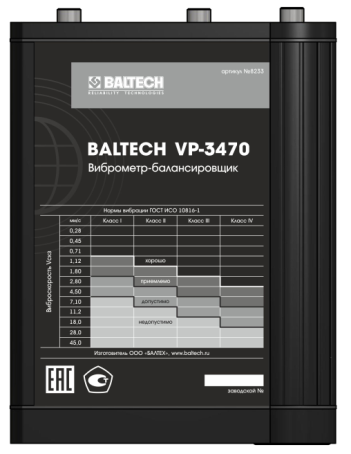

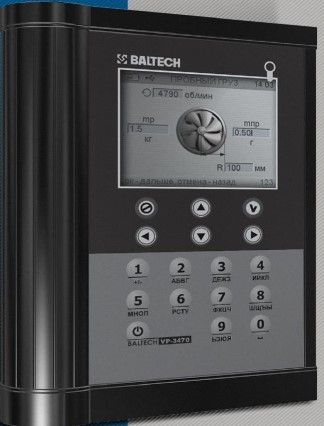

Рисунок 2- Общий вид вычислительного блока виброметра BALTECH VP-3470
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации информации, которая поступает от
измерительных каналов. ПО представляет собой сервисное (фирменное) программное
обеспечение, которое поставляетсясовместно с виброметром и не имеет влияния на
метрологические характеристики.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если есть)
Значение
PROB-118.FRM
Не ниже 1.17
CRC32 1FCAB99C
-
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями
резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в
соответствии с Р 50.2.077-2014 – «высокий».
Место нанесения
знака утверждения
типа и знака поверки
Место
опломбирования
Лист № 3
Всего листов 5
Метрологические и технические характеристики
±(0,1А + 0,1),
где A – измеряемое
значение
виброускорения (м/с
2
)
Значения
от 0,5 до 300
от 0,5 до 200
от 1 до 1000
от 2 до 10000
от 10 до 2000
от 10 до 1000
Таблица 2– Метрологические характеристики
Наименование характеристики
Диапазон измерения СКЗ виброускорения, м/с
2
Диапазон измерения СКЗ виброскорости, мм/с
Диапазон измерения размаха виброперемещения, мкм
Диапазон рабочих частот при измерении, Гц:
виброускорения
виброскорости
виброперемещения
Пределы допускаемой погрешности при измерении СКЗ
виброускорения в диапазоне рабочих температур:
- абсолютной погрешности в диапазоне рабочих частот от 10
до 5000 Гц (включ.), м/с
2
- относительной погрешности в диапазонах рабочих частот от 2
до 10 Гц и свыше 5000 до 10000 Гц, дБ
Пределы допускаемой абсолютной погрешности при
измерении СКЗ виброскорости в диапазоне рабочих частот и
в диапазоне рабочих температур, мм/с
Пределы допускаемой абсолютной погрешности при
измерении размаха виброперемещения в диапазоне рабочих
частот и в диапазоне рабочих температур, мкм
от -3 до +1
± (0,1V + 0,1),
где V – измеряемое
значение
виброскорости (мм/с)
± (0,1 S + 1),
где S – измеряемое
значение
виброперемещения
(мкм)
Нормальные условия измерений:
температура окружающей среды, ºС
25±10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значения
от с -55 до +90
от 0 до +40
25 × 57
138×195×38
Условия эксплуатации:
диапазон рабочих температур, ºС:
вибропреобразователь HS-100
вычислительный блок
Габаритные размеры, мм, не более
вибропреобразователь HS-100 (шестигранник × длина)
вычислительный блок (длина× высота × ширина)
Масса, кг, не более:
вибропреобразователь HS-100
вычислительный блок
0,2
1,0
Знак утверждения типа
наносится на вычислительный блок методом наклейки и на руководство по эксплуатации
методом печати.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Виброметр-балансировщик в составе:
-вычислительный блок
-адаптер сетевой
-вибропреобразователь с кабелем и магнитом
Дополнительные принадлежности
Кейс
Руководство по эксплуатации
Паспорт
ОбозначениеКол-во
BALTECH VP-3470 1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими,
индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: установка поверочная вибрационная 2-го разряда по
Приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной
поверочнойсхемыдлясредствизмеренийвиброперемещения,виброскорости,
виброускорения и углового ускорения».
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определениеметрологических характеристикповеряемых комплексовстребуемой
точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
виброметрам-балансировщикам BALTECH VP-3470
1 Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
2 Технические условия ТУ 4277-037-53292586-2014 «Виброметр-балансировщик
BALTECH VP-3470».
Изготовитель
Общество с ограниченной ответственностью «Балтех» (ООО «Балтех»)
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, литер З, пом. №2П, №229
ИНН 7804145619
Тел/факс: (812)335-00-85
E-mail:
www.baltech.ru
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
trial утверждения типа № 30004-13 от 29.03.2018 г.
