Счетчики-расходомеры массовые Micro Motion мод. CMF 400M-2700R, ГРСИ 63433-16
Номер госреестра:
63433-16
Наименование СИ:
Счетчики-расходомеры массовые
Обозначение типа:
Micro Motion мод. CMF 400M-2700R
Производитель:
Фирма "Emerson Process Management / Micro Motion Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 14297035-3821666, 14497781-3853127
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61742
об утверждении типа средств измерений
Лист № 1
Всего листов 1
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры массовые Micro Motion модификации CMF 400M–2700R
Назначение средства измерений
Счетчики-расходомеры массовые Micro Motion модификации CMF 400M–2700R
предназначены для измерений массового расхода и массы жидкости в составе эталонной
измерительной линии системы измерений количества и показателей качества нефти.
Описание средства измерений
Принцип действия счетчиков-расходомеров массовых Micro Motion модификации
CMF 400M–2700R основан на использовании силы Кориолиса, значение которой зависит от
массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально
массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам
первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает
разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где
обрабатывается и преобразуется в измерительную информацию.
Выходным сигналом трансмиттера 2700R является последовательность импульсов,
частота следования которых пропорциональна массовому расходу жидкости.
Счетчики-расходомеры массовые Micro Motion модификации CMF 400M–2700R
состоятизсенсорамоделиCMF400M461NQFZEZZZитрансмиттерамодели
2700R11AFFEZWZ.
Отклонение температуры рабочей среды от температуры калибровки компенсируется
установкойнулясчетчиков-расходомеровмассовыхMicroMotionмодификации
CMF 400M–2700R, а изменение давления рабочей среды компенсируется внесением
соответствующей поправки в трансмиттер 2700R перед проведением измерений.
Общийвидсчетчиков-расходомеровмассовыхMicroMotionмодификации
CMF 400M–2700R представлен на рисунке 1.

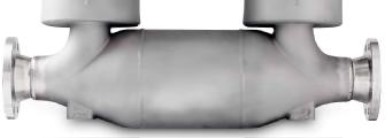

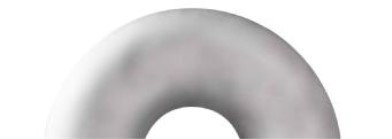

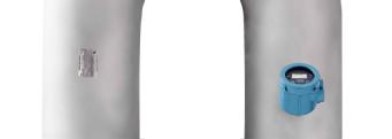

Рисунок 1 – Общий вид счетчиков-расходомеров массовых Micro Motion
модификации CMF 400M–2700R
Лист № 2
Всего листов 4
Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой)
пломбы. Место пломбировки счетчиков-расходомеров массовых Micro Motion модификации
CMF 400M–2700R представлено на рисунке 2.
Программное обеспечение
является встроенным. Программное обеспечение имеет программную и физическую защиту от
непреднамеренных и преднамеренных изменений. Программная защита обеспечивается
разграничением прав пользователей, введением паролей, а также функцией защиты
конфигурации.Физическаязащитаобеспечиваетсяпломбированиемклеммпорта
обслуживания. Программное обеспечение счетчиков-расходомеров массовых Micro Motion
модификации CMF 400M–2700R имеет высокий уровень защиты по Р 50.2.077–2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
Core software Rev
Номер версии ПО
Цифровой идентификатор ПО (контрольная сумма)
Алгоритм вычисления цифрового идентификатора ПО
31
–
–
Значение
Transmitter
Software Rev
61
–
–
Значение
DN 150
от 55 до 400
±0,1
Импульсный, частотой до 10 кГц
Метрологические и технические характеристики
Таблица 2
Наименование
Номинальный диаметр
Диапазон измерений массового расхода жидкости, т/ч
Пределы допускаемой относительной погрешности при
измерении массового расхода и массы жидкости, %, не
более
Выходной сигнал
Параметры окружающей среды:
- температура, °С
- относительная влажность, %
от минус 40 до плюс 60
от 5 до 95
Рисунок 2 – Схема пломбировки счетчиков-расходомеров массовых Micro Motion модификации
CMF 400M–2700R
Место пломбировки
Лист № 3
Всего листов 4
Значение
от минус 40 до 100
4
11
220(+10%, –15%)
50
120×233×214
1021×1118×274
Наименование
Параметры измеряемой среды:
- температура, °С
- давление, МПа, не более
Потребляемая мощность, Вт, не более
Параметры электропитания:
- напряжение питания, В
- частота, Гц
Габаритные размеры, длина×ширина×высота, мм, не
более
- трансмиттер 2700R
- сенсор
Масса, кг, не более
- трансмиттер 2700R
- сенсор
3,6
200
Знак утверждения типа
наносится на маркировочную табличку методом наклейки и на центральную часть титульных
листов паспорта типографским способом.
Комплектность средства измерений
2 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Количество
Таблица 3
Наименование
Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R,
Зав. №14297035-3821666, 14497781-3853127
Комплект эксплуатационных документов фирмы «Emerson Process Management/
Micro Motion Inc.»
Счетчик-расходомер массовый Micro Motion модификации CMF 400M–2700R
Зав. №14297035-3821666. Паспорт
Счетчик-расходомер массовый Micro Motion модификации CMF 400M–2700R
Зав. №14497781-3853127. Паспорт
МП 0344-1-2015. Инструкция. ГСИ. Счетчики-расходомеры массовые Micro
Motion модификации CMF 400M–2700R. Методика поверки.
Поверка
осуществляется по документу МП 0344-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры
массовые Micro Motion модификации CMF 400M–2700R. Методика поверки», утвержденному
ФГУП «ВНИИР» 03 декабря 2015 г.
Средства поверки:
– вторичный эталон единицы массового расхода жидкости в соответствии с
ГОСТ 8.142–2013 с диапазоном значений от 55 до 400 т/ч и пределами допускаемой
относительной погрешности ±0,04%.
Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров массовых
Micro Motion модификации CMF 400M–2700R.
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационных документах.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к счетчикам-
расходомерам массовым Micro Motion модификации CMF 400M–2700R
-
ГОСТ 8.142–2013 «ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости»;
-
ГОСТ 8.510–2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкостей»;
-
РМГ 100–2010 «ГСИ. Рекомендации по определению массы нефти при учетных
операциях с применением систем измерений количества и показателей качества нефти»;
-
Техническая документация фирмы «Emerson Process Management/ Micro Motion Inc.».
Изготовитель
Фирма «Emerson Process Management/ Micro Motion Inc.», США
7070 Winchester Circle, Boulder, Colorado 80301 USA
Заявитель
Обществосограниченнойответственностью«ТатАвтоматизация»
(ООО «ТатАвтоматизация»)
ИНН 1644056149
Адрес: 423450, г. Альметьевск, ул. Ризы Фахретдина, д.62
Тел.: (8553) 31-47-07 факс: (8553) 31-47-09
Е-mail:
Сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Тел.:(843) 272-70-62, факс: (843) 272-00-32
Е-mail:
, сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
