Дефектоскопы вихретоковые для внутритрубного контроля Apollo, ГРСИ 63393-16
Номер госреестра:
63393-16
Наименование СИ:
Дефектоскопы вихретоковые для внутритрубного контроля
Обозначение типа:
Apollo
Производитель:
Фирма "GE Inspection Technologies, LP", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.03.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61700
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы вихретоковые для внутритрубного контроля Apollo
Назначение средства измерений
Дефектоскопы вихретоковые для внутритрубного контроля Apollo (далее по тексту –
дефектоскопы) предназначены для выявления сквозных дефектов и измерения глубины
несквозных дефектов (коррозионный износ) в основном металле теплообменных труб и
конденсаторов электростанций.
Описание средства измерений
Принцип действия дефектоскопов основан на создании электромагнитного поля в
контролируемом изделии и регистрации изменения результирующего электромагнитного поля
вихревых токов непосредственно над зоной дефекта. Утонение контролируемой стенки или
другой дефект вызывают искажение результирующего электромагнитного поля вихревых токов
или отличие его от поля на бездефектном участке. Данное искажение регистрируется как
изменения действительной и мнимой составляющей вихретокового сигнала.
В состав дефектоскопов входит вихретоковый преобразователь (ВТП) с одной или
несколькими катушками индуктивности, с помощью которого создается и регистрируется
электромагнитное поле в контролируемом изделии, электронный блок, предназначенный для
создания сигнала, возбуждающего катушки индуктивности преобразователей, приема и
передачи информации на компьютер, ключ USB, предназначенный для защиты программного
обеспечения (ПО), и компьютер типа ноутбук, использующийся для управления электронным
блоком, сбором и анализом данных с помощью ПО. Знак поверки наносится на свидетельство о
поверке. Фотография общего вида дефектоскопов приведена на рисунке 1.

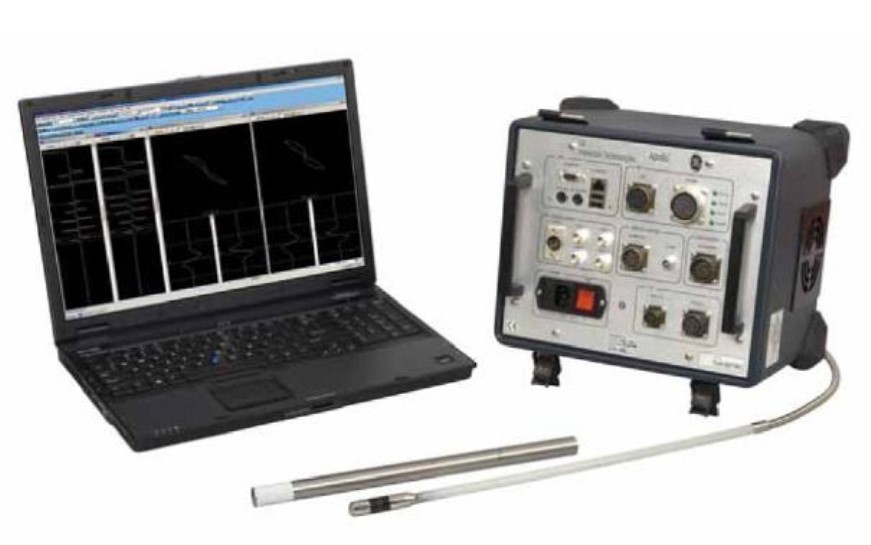

Рисунок 1 - Общий вид дефектоскопов вихретоковых для внутритрубного контроля Apollo
Лист № 2
Всего листов 4
Программное обеспечение
Для осуществления управления электронным блоком, сбора и анализа данных на
компьютер типа ноутбук устанавливается ПО «Apollo Acquisition Software».
ПО «Apollo Acquisition Software» выполняет следующие основные функции:
- изменение параметров импульса, возбуждающего катушки индуктивности ВТП;
- отображение результатов контроля в виде графиков действительной и мнимой
составляющей на мониторе в режиме реального времени;
- запись сигналов в файл для создания базы данных и дальнейшего анализа;
- построения калибровочных кривых для определения глубины и типа дефекта.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным
в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
Apollo Acquisition Software
4.5.4500.34777 и выше
--
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
± 5
± 10
Значение
2
От 10 до 10
7
Таблица 2
Наименование характеристики
Количество измерительных каналов
Диапазон установки частоты сигнала возбуждения ВТП, Гц
Допускаемое отклонение установки частоты сигнала возбуждения
ВТП, %
Диапазон измерения глубины дефектов, % толщины стенки
От 10 до 100
(сквозной дефект)
305 x 255 x 290
8
От 110 до 240
От 50 до 60
Пределы допускаемой абсолютной погрешности измерения глубины
дефектов, % толщины стенки
Габаритные размеры электронного блока (ширина х толщина х
высота), мм, не более
Масса электронного блока, кг, не более
Питания осуществляется от сети переменного тока с
- напряжением, В
- частотой, Гц
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +25
°
С, %
От плюс 15 до плюс 40
До 80
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на переднюю панель электронного блока дефектоскопа методом наклеивания
этикетки и на титульный лист руководства по эксплуатации печатным способом.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 3
Наименование
Электронный блок
Вихретоковый преобразователь*
Компьютер типа ноутбук с установленным ПО
Ключ USB для защиты ПО от нелегального использования
Футляр для электронного блока
Руководство по эксплуатации дефектоскопа
Руководство по эксплуатации ПО «Apollo Acquisition Software»
Методика поверки
* - Тип и количество зависит от заказа потребителя
Поверка
осуществляется по документу МП 050.Д4-15 «ГСИ. Дефектоскопы вихретоковые для
внутритрубного контроля Apollo. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в
сентябре 2015 года.
Основные средства поверки:
1 Осциллограф цифровой TDS2012В (Госреестр № 32618-06).
2Комплектмермоделейдефектовтеплообменныхтрубпарогенераторов
КММД-ПГ-16/13 (Госреестр № 53194-13).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации ПО «Apollo Acquisition Software». Руководство по
эксплуатации», разделы 4 и 5.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
вихретоковым для внутритрубного контроля Apollo
Техническая документация GE Inspection Technologies, LP, США.
Изготовитель
GE Inspection Technologies, LP, США.
Адрес: 50 Industrial Park Road Lewistown, PA, USA, 17044.
Телефон: +1 717 447 1221.
Факс: +1 717 242 2606.
Заявитель
GE Sensing & Inspection Technologies GmbH, Германия.
Адрес: Robert-Bosch-Str.3, Hürth, Germany, 50354.
Телефон: +49 (0) 22 33 - 601 111.
Сайт:
.
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
