ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры DR 1900 и DR 900
Назначение средства измерений
Спектрофотометры DR 1900 и DR 900 (далее по тексту – спектрофотометры)
предназначены для измерения оптической плотности жидких проб различного происхождения.
Описание средства измерений
Принципдействияспектрофотометровоснованнаизмеренииотношения
интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Световой поток от ксеноновой лампы в случае спектрофотометра DR 1900 или от
светодиода в случае спектрофотометра DR 900 фокусируется и коллимируется оптической
системой. Сфокусированный свет проходит через измерительную кювету с образцом, далее
попадает в оптическую систему. В оптической системе прибора свет, отражаясь от
дифракционной решетки в случае спектрофотометра DR 1900 или проходя через светофильтры
в случае спектрофотометра DR 900, попадает на кремниевые фотодиоды. Сигнал с каждого
фотодиода оцифровывается и поступает в микропроцессорный блок. Результат измерений,
единицы измерений, длина волны и ряд служебных параметров отображаются на дисплее
спектрофотометра.
Спектрофотометры имеют одно кюветное отделение с возможностью использования
адаптеров для различных типов измерительных кювет.
Спектрофотометры представляют собой переносные устройства видимой области
спектра для измерений в полевых и лабораторных условиях, состоящие из оптико-
механического и электронного узлов, установленных в общем корпусе.

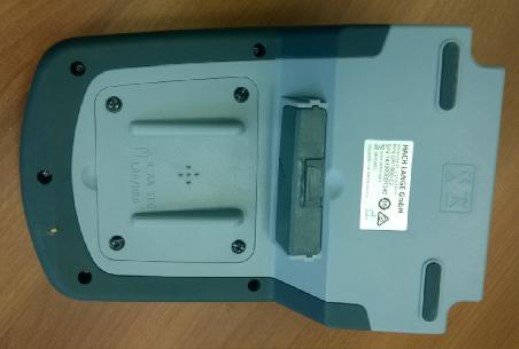

Рисунок 1 – Общий вид спектрофотометров DR 1900 с обозначением мест нанесения
маркировки и знака поверки
Места
нанесения
маркировки
Место нанесения
знака поверки
Лист № 2
Всего листов 6

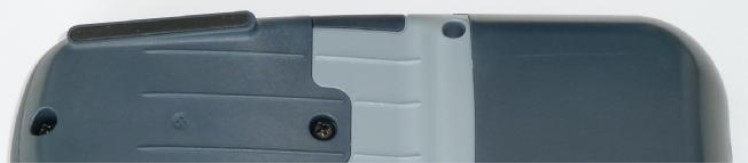

Рисунок 2 – Места пломбирования спектрофотометров DR 1900 (вид снизу)
Места пломбирования

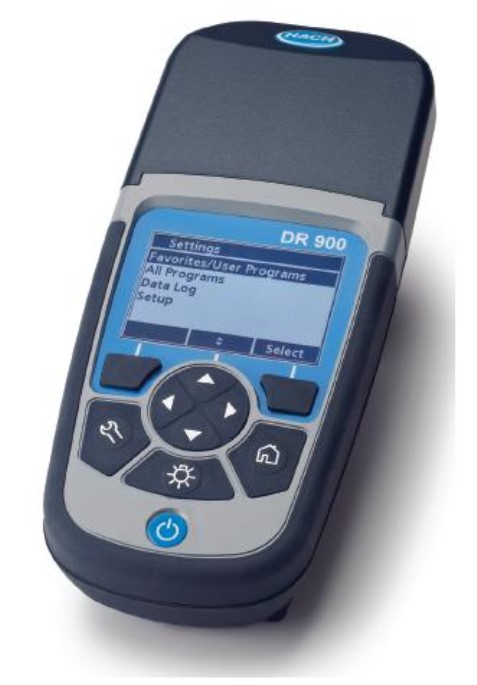

Рисунок 3 – Общий вид спектрофотометров DR 900 с обозначением мест нанесения
маркировки и знака поверки
Места
нанесения маркировки
Место нанесения
знака поверки
Лист № 3
Всего листов 6
Программное обеспечение
Управление спектрофотометрами и обработка результатов измерений проводится с
помощью специального программного обеспечения DR1900 и DR900, встроенного в
микропроцессор.Программноеобеспечение(ПО)такжеслужитдлянастройки
спектрофотометров, проведения измерений, включая визуальный анализ экспериментальных
данных, анализа и обработки полученных данных.
Структура ПО включает в себя следующие блоки: ПО монохроматора и фотометра, ПО
операционной системы и ПО интерфейса.
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Идентификационные данные (признаки)
-
Таблица 1
Значение
DR 1900DR 900
DR1900
1.2 и выше
DR900
1.05 и выше
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
-
Программноеобеспечениеразмещаетсявэнергонезависимойпамяти
спектрофотометров и его запись осуществляется в процессе производства. Операционная
система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение
и его окружение являются неизменными, средства для программирования или изменения
метрологически значимых функций отсутствуют. Доступ пользователя к встроенному
программному обеспечению исключен конструктивным исполнением прибора.
УстановкаобновленныхверсийПОдопускаетсятолькопредставителями
предприятия – изготовителя с помощью специального оборудования.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

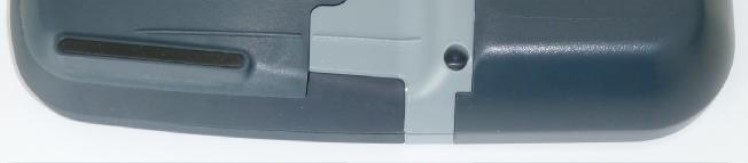

Рисунок 4 – Места пломбирования спектрофотометров DR 900 (вид снизу)
Места
пломбирования
Лист № 4
Всего листов 6
Метрологические и технические характеристики
5
от 110 до 240, от 50 до 60
от 10 до 40
Таблица 2
Наименование характеристики
Значение характеристики
DR 1900DR 900
Спектральный диапазон, нм
Рабочие длины волн, нм
-
от 340 до 800-
420, 520, 560,
610
от 0 до 2,50 от 0,04 до 1,80
от 0,01 до 2,00 от 0,04 до 1,80
± 2,5-
± 0,015-
-
± 10
± 5
Диапазон показаний оптической плотности, Б
Диапазон измерений оптической плотности, Б
Пределы относительной систематической составляющей
погрешности измерений оптической плотности в диапазоне
выше 0,6 Б, %
Пределы абсолютной систематической составляющей
погрешности измерений оптической плотности в диапазоне
от 0 до 0,6 Б включительно, Б
Пределы допускаемой относительной систематической
составляющей погрешности измерений оптической
плотности, %
-для меры №1 КМОП-Н
-для мер №2 и №5 КМОП-Н
Предел допускаемого относительного среднего
квадратического отклонения случайной составляющей
погрешности измерений оптической плотности, %
Пределы допускаемой абсолютной погрешности установки
длин волн, нм
± 1-
2,5-
Уровень рассеянного света (при 340 нм с NaNO
2
), Б, не
менее
Спектральная ширина щели, нм, не более
515
1,5
1,25
178 × 261 × 98236 × 87 × 47
1,50,6
80
от 94 до 107
Питание осуществляется от:
- сети переменного тока* напряжением, В, и частотой, Гц
- четырех щелочных батарей размера АА, с напряжением,
В
- четырех NiMH аккумуляторов*, с напряжением, В
Габаритные размеры (ширина × глубина × высота), мм, не
более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность (без выпадения конденсата), %,
не более
- атмосферное давление, кПа
* Необходим дополнительный модуль
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным методом и на корпус
спектрофотометра методом наклеивания.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 3
Наименование
Спектрофотометр DR 1900/ спектрофотометр DR 900
Переходник измерительной кюветы
Щелочные батареи АА
Защитная крышка
Руководство по эксплуатации
Методика поверки
Количество, шт
1
1
4
1
1
1
Поверка
осуществляется по документу МП 062.Д4-15 «Спектрофотометры DR 1900 и DR 900. Методика
поверки», утвержденному ФГУП «ВНИИОФИ» «14» апреля 2015 г.
Основные средства поверки
1 Комплект светофильтров КНС-10.5 (ГР СИ № 43463-09)
Основные метрологические характеристики:
Рабочий диапазон длин волн: от 0,26 до 2,7 мкм. Рабочий диапазон оптической
плотности: от 0,036 до 2,000 Б. Пределы допускаемых абсолютных систематических
составляющих погрешностей измерения оптической плотности:
Таблица 4
Номера светофильтров
Спектральный
диапазон, мкм
Диапазон номинальных
значений оптической
плотности, Б
1 – 4
5 – 8
1, 9 - 12
от 0,4 до 0,85
от 0,4 до 0,85
от 0,25 до 2,5
от 0,678 до 0,036
от 1,699 до 0,699
от 2,301 до 0,036
Пределы
допускаемых
абсолютных
погрешностей
измерения
оптической
плотности, Б
±0,0012
±0,0043
±0,0024
2 Комплект мер оптической плотности КМОП-Н (ГР СИ №52362-13).
Основные метрологические характеристики:
Диапазон оптической плотности мер от 0,01 до 4,0 Б
Значения оптической плотности мер №№ 1-5 в кювете 10 мм при длине волны 546 нм,
Б: 0,05±0,04; 0,15±0,05; 1,75±0,25; 3±0,5; 3,5±0,5.
Пределы допускаемой абсолютной погрешности оптической плотности мер: меры № 1,
2 ± 0,007 Б; меры № 3,4,5 ± 0,07 Б.
эксплуатации»,
разделы
«Начало
эксплуатации»,
разделы
«Начало
Сведения о методиках (методах) измерений
1 «Спектрофотометр DR 1900. Руководство по
работы», «Стандартная операция».
2 «Спектрофотометр DR 900. Руководство по
работы», «Стандартная операция».
Лист № 6
Всего листов 6
Нормативные документы, устанавливающие требования к спектрофотометрам DR 1900 и
DR 900
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и
редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50,0
мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
Изготовители
«HACH-LANGE», Германия
Koenigsweg 10, 14163 Berlin, Germany
Телефон: ++ 49 (0) 211-5288-0, факс: ++ 49 (0) 211-5288-143
E-mail:
«Shanghai Shilu Instrument Co., Ltd.», Китай
No.139, Alley 2638, Hongmei South Road, Meilong Town, Minhang, Shanghai, China, 201108
Телефон: +862154401908
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»
(ООО «ЭКОИНСТРУМЕНТ»)
ИНН 7706201618
Адрес: 119049, г. Москва, Ленинский проспект, 6, к. 756
Телефон: (495) 745-22-90, 745-22-91, факс: (495) 237-65-80
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-56-33, факс: 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
