Станция трехкомпонентная магнитовариационная (МВС) КВАРЦ-4АС, ГРСИ 63306-16
Номер госреестра:
63306-16
Наименование СИ:
Станция трехкомпонентная магнитовариационная (МВС)
Обозначение типа:
КВАРЦ-4АС
Производитель:
ФГБУН "Институт земного магнетизма, ионосферы и распространения радиоволн им.Н.И.Пушкова" РАН (ИЗМИРАН), г.Москва, г.Троицк
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 20
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61608
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станция трёхкомпонентная магнитовариационная (МВС) «КВАРЦ-4АС»
Назначение средства измерений
Станция трёхкомпонентная магнитовариационная (МВС) «КВАРЦ-4АС» (далее по
тексту - МВС) предназначена для измерений значений приращений магнитной индукции поля
Земли (вариаций) по трем компонентам в условиях магнитной обсерватории.
Описание средства измерений
Принцип действия МВС основан на измерении индукции магнитного поля с помощью
кварцевых магнитных датчиков и фотоэлектрического преобразователя, преобразующего угол
поворота магниточувствительного элемента в электрический сигнал - ток на выходе
фотоприёмника.
Фотоэлектрический преобразователь состоит из источника света, объектива с линзами,
фиксированного зеркала, подвижного зеркала с магнитом, закрепленного при помощи
кварцевой нити (толщиной 25-30 микрон) на кварцевой рамке, и двух фотоприёмников,
установленных в держателе в фокальной плоскости объектива. Выходной аналоговый сигнал с
фотоприёмника усиливается при помощи усилителя (охваченного внутренней обратной связью
для повышения стабильности), поступает на фильтр с частотой среза3-5 Гц и далее на
интегратор.
МВСсодержиттрикварцевыхмагнитныхдатчиков,установленныевзаимно
ортогонально на жёстком немагнитном корпусе (юстировочной платформе), снабженном тремя
подъемными винтами для нивелировки в горизонтальной плоскости, а также блок электроники.
Все платы блока электроники размещены в отдельном немагнитном корпусе, соединенном с
каждым из кварцевых магнитных датчиков при помощи экранированных кабелей.
МВС является прецизионным точным прибором, предназначенным для непрерывного
измерения вариаций трёх составляющих вектора магнитной индукции поля Земли (D, H, Z) и
регистрации измеренных аналоговых данных при помощи подключаемого внешнего
регистратора в цифровой форме.
Область применения МВС – выполнение наземных магниторазведочных, поисковых,
прогностических, научно-исследовательских и специальных работ. МВС может использоваться
в условиях необслуживаемых и редко обслуживаемых пунктов наблюдений, а также в
лабораторных и обсерваторских условиях.
ОбщийвидкомплектаМВСпредставленнарисунке1,общийвид
магнитоизмерительных преобразователей со схемой пломбировки от несанкционированного
доступа показан на рисунке 2.
Знак поверки наносится на свидетельство о поверке.
Лист № 2
Всего листов 4

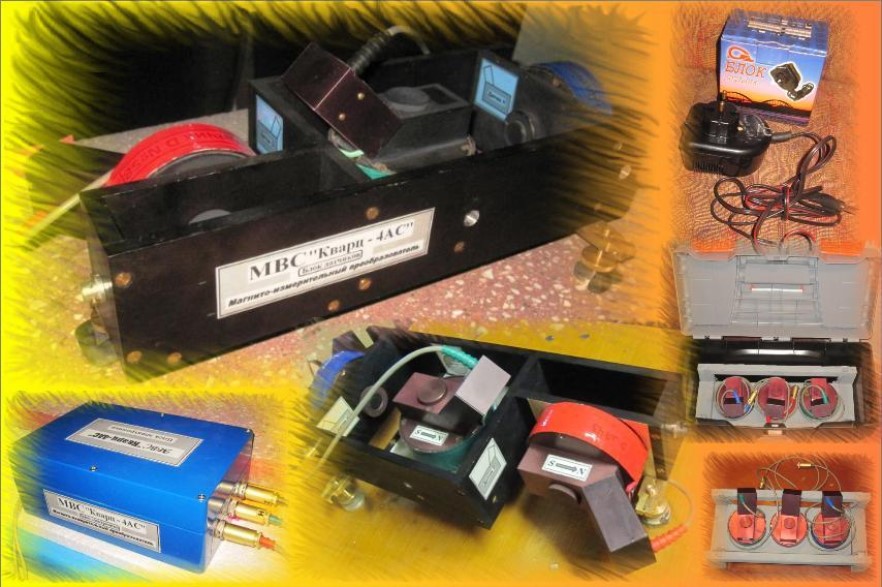

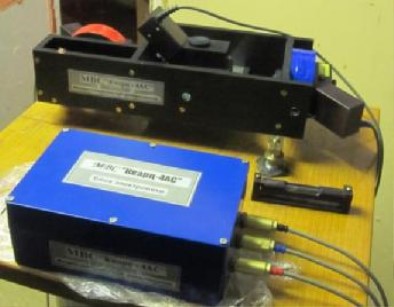

Рисунок 1 - Общий вид комплекта МВС

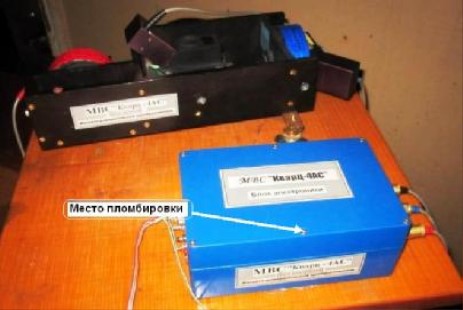

Рисунок 2 - Общий вид магнитоизмерительных преобразователей со схемой пломбировки
от несанкционированного доступа
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Габаритные размеры (ВхШхТ), мм, не более:
- магниточувствительные датчики
- юстировочная платформа
- блок электроники
Ø100х135
375х160х80
225х145х80
Таблица 1
Наименование характеристикиЗначение характеристики
± 2000
0,535 ± 0,235
± 0,5
± 10
Диапазон измерений значений приращений магнитной индукции
(вариаций) по компонентам Z, H и D, нТл
Значения коэффициентов преобразования К
Z
пр
, К
H
пр
и К
D
пр
для
компонент Z, H и D, мВ/нТл
Пределы допускаемой относительной погрешности значений
коэффициентов преобразования, %
Пределы допускаемой систематической составляющей
погрешности измерений приращений магнитной индукции, нТл
Уровень собственных шумов МИП (размах), нТл, не более
1,0
Масса, кг, не более:
- магниточувствительные датчики
- юстировочная платформа
- блок электроники
Потребляемая мощность, Вт, не более
Средняя наработка на отказ, ч
2,1
5,6
1,4
3
15000.
Рабочие условия эксплуатации:
температура окружающего воздуха,
о
С
атмосферное давление, кПа (мм рт. ст.)
относительная влажность воздуха, %
напряжение питания, В
градиент поля в месте установки МИП, нТл/м
от 15 до 25
84 – 106 (630 – 795)
не более 80
220
±
22
5-10.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации – типографским способом, на блок
электроники МВС - фотохимическим и ударным методами.
Комплектность средства измерений
Комплектность МВС приведена в таблице 2.
Таблица 2
НаименованиеКоличество, шт.
Магниточувствительные датчики3
Юстировочная платформа1
Блок электроники1
Комплект кабелей1
Сетевой адаптер (СА) ROBITON SN1000S1
Комплект ЭД (Руководство по эксплуатации и формуляр)1
Лист № 4
Всего листов 4
Поверка
осуществляется по документу РД 50-487-84 «Средства измерений магнитной индукции
постоянного магнитного поля от 1·10
-10
до 5·10
-2
Тл образцовые. Методы и средства поверки».
Средства поверки: Государственный первичный эталон единиц магнитной индукции,
магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011.
Нормативные и технические документы, устанавливающие требования к станции
трёхкомпонентной магнитовариационной (МВС) «КВАРЦ-4АС»
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2 ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной
индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
3 Техническая документация изготовителя.
Изготовитель
Федеральное государственное бюджетное учреждение науки Институт земного
магнетизма, ионосферы и распространения радиоволн им. Н.В. Пушкова Российской академии
наук (ИЗМИРАН)
ИНН 5046005410
Адрес: 142190, г. Москва, г. Троицк, Калужское шоссе, д. 4, ИЗМИРАН
Тел. : (495) 851-02-80
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс (812) 713-01-14
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии.С.С. Голубев
М.п.« ___ » ________________ 2016 г.
