Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 61596

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы массы ВК

Назначение средства измерений

Компараторы массы ВК (далее - компараторы) предназначены для определения массы

методом сличения.

Описание средства измерений

Принцип действия компараторов основан на преобразовании действующей на компара-

торы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемен-

та весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого

элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Анало-

говый электрический сигнал от весоизмерительных датчиков передается в индикатор для ана-

лого-цифрового преобразования, обработки и индикации результатов измерений.

Компараторы состоят из грузоприемного устройства и индикатора.

Грузоприемное устройство имеет два исполнения: подвесное и платформенное. Инди-

каторы применяются трех типов. Общий вид компараторов представлен на рисунках 1, 2, 3.

В состав грузоприемного устройства подвесного исполнения входят датчик весоизме-

рительный тензорезисторный на растяжение, демпфирующее устройство, грузозахватное уст-

ройство, предназначенное для подвешивания сличаемых гирь.

Грузоприемное устройство платформенного исполнения состоит из основания и плат-

формы для сличаемых гирь, установленной на 3-х весоизмерительных датчиках на сжатие (для

платформы треугольной формы) или 4-х весоизмерительных датчиках на сжатие (для платфор-

мы прямоугольной формы) для модификаций на 100, 200, 500, 1000, 2000, 5000 кг и на одном

датчике на сжатие для модификации на 20 кг.

Индикаторы тип 1 выпускаются в пластиковом корпусе и корпусе из нержавеющей

стали, индикаторы тип 2 и тип 3 выпускаются в пластиковом корпусе.

Компаратор выпускается в 13 модификациях, отличающихся наибольшей допускаемой

нагрузкой, номинальным значением сличаемой массы, диапазонами измерений отклонений

массы от номинального значения, дискретностями отсчета.

Компараторы применяются для определения массы методом сличения гирь и специаль-

ных мер.

Компараторы могут быть оборудованы гидравлическим, пневматическим или механи-

ческим устройством для безударного плавного опускания и подъема гирь.

Компаратор с индикатором тип 2Компаратор с индикатором тип 1 в нержавеющем

корпусе

Рисунок 1 – Общий вид компараторов на 20 кг

Лист № 2

Всего листов 8

Компаратор с индикатором тип 1Компаратор с индикатором тип 3

в пластиковом корпусе

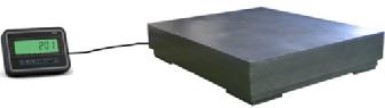

Рисунок 2 – Общий вид платформенных компараторов

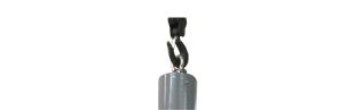

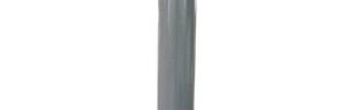

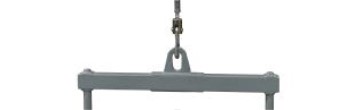

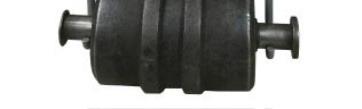

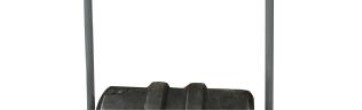

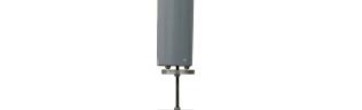

Рисунок 3 – Общий вид подвесных компараторов

Компараторы имеют обозначение ВК-Н/ЕВ2-И, где:

Н – номинальное значение сличаемой массы, указанное в килограммах;

Е – дискретность отсчета;

В – обозначение варианта исполнения компаратора (М – платформенное исполнение;

К – подвесное исполнение).

Компаратор с индикатором тип 3

Лист № 3

Всего листов 8

2 – указывается для компаратора, предназначенного для определения массы методом

сличения гирь класса точности F

с номинальным значением сличаемой массы 20 кг и дискрет-

ность отсчета 0,1 г.

И – обозначение типа индикатора:

1- обозначение индикатора тип 1 в пластиковом корпусе;

2- обозначение индикатора тип 1 в корпусе из нержавеющей стали;

3- обозначение индикатора тип 2;

4- обозначение индикатора тип 3.

Компараторы снабжены защищенными интерфейсами RS232.

Для защиты от изменения установленных регулировок (регулировки чувствительности

(юстировки)) и вмешательства, которые могут привести к искажению результатов измерений,

компараторы пломбируются клеймом поверителя.

Пример схем пломбирования компараторов от несанкционированного доступа пред-

ставлен на рисунке 4.

Рисунок 4 – Схема пломбирования компараторов от несанкционированного доступа

Знак поверки в виде оттиска поверительного клейма ставится на пломбу, защищающую

от изменения установленных регулировок.

Маркировка компараторов производится на маркировочной табличке, закрепленной на

грузоприемном устройстве, и содержит следующую информацию:

- полное наименование изготовителя;

- обозначение компаратора;

- наибольшая допускаемая нагрузка;

- номинальное значение сличаемой массы;

- дискретность отсчета;

- заводской номер;

- знак утверждения типа.

Рисунок 5 – Вид маркировочной таблички компараторов

Компаратор массы ВК-20/0,05М-1 зав. №064217

Наибольшая допускаемая нагрузка:20 кг

Номинальное значение сличаемой массы:20 кг

Дискретность отсчета:0,05 г

Изготовитель:ООО «ПетВес»

Год выпуска:2015

Лист № 4

Всего листов 8

Программное обеспечение

В компараторах используется встроенное в индикатор программное обеспечение, кото-

рое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по

сбору, обработке, передаче и предоставлению измерительной информации. Программное обес-

печение не может быть модифицировано или загружено через какой-либо интерфейс, или с по-

мощью других средств после поверки без нарушения пломбы (Рисунок 4).

Идентификационные данные (признаки) программного обеспечения приведены в таб-

лице 1.

Таблица 1

Идентификационные данные (признаки)Значения

Тип 1Тип 2Тип 3

чения*

Идентификационное наименование программного обеспеченияWI-19WI-20ZM-201

Номер версии (идентификационный номер) программного обеспе-

138Е5020 1.0.2.0

Цифровой идентификатор программного обеспечения---

Примечание: * Номер версии программного обеспечения должен быть не ниже номера, указан-

ного в таблице 1.

Идентификация программы для индикаторов тип 2 и тип 1: после включения компара-

тора на индикаторе отображается версия программного обеспечения, после этого проходит тест

индикации и компаратор переходит в рабочий режим.

Идентификация программы для индикаторов тип 3: номер версии программного обес-

печения может быть вызван при помощи специальных команд, описанных в Руководстве по

эксплуатации на компаратор.

Защита программного обеспечения от непреднамеренных и преднамеренных измене-

ний соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при

нормировании метрологических характеристик.

Метрологические и технические характеристики

Основные метрологические и технические характеристики компараторов для определе-

ния массы методом сличения гирь класса точности F

приведены в таблице 2.

Таблица 2

Характеристика

ВК-20/0,05М

Значение для модификаций

ВК-20/0,1М2ВК-100/0,2МВК-200/0,5М

20102202

ВК-500/1М

505

ВК-1000/2М

1010

20100200

500

1000

Наибольшая

допускаемая

нагрузка, кг

Номинальные

значения сли-

чаемой массы,

кг

Диапазон изме-

рений отклоне-

ний массы от но-

минального зна-

чения, г

0,3

1,6

Лист № 5

Всего листов 8

Значение для модификаций

ВК-20/0,1М2ВК-100/0,2МВК-200/0,5МВК-500/1М ВК-1000/2М

0,05 0,26 0,5 1,32,7

0,10,20,512

18280280350350

0,5×0,5×0,21,2×1,2×0,51,2×1,2×0,51,5×1,5×0,5 1,5×1

,5×0,

220

50 ± 1

Продолжение таблицы 2

Характеристика

ВК-20/0,05М

Среднее квадра-0,05

тическое откло-

нение показаний

(СКО), г, не бо-

лее

Дискретность0,05

отсчета (d), г

Время прогрева,

мин, не более

Масса грузо-18

приемного уст-

ройства, кг, не

более

Габаритные0,5×0,5×0,2

размеры грузо-

приемного уст-

ройства, м, не

более

Напряжение

питающей сети,

Частота питаю-

щей сети, Гц

Потребляемая

мощность, В·А,

не более

600

Основные метрологические и технические характеристики компараторов для определе-

ния массы методом сличения гирь класса точности М

приведены в таблице 3.

Таблица 3

Характери-

стика

ВК-20/0,1М

ВК-100/0,5К

ВК-100/0,5М

102

Значение для модификаций

ВК-200/1КВК-500/2К ВК-1000/5К

ВК-200/1М ВК-500/2М ВК-1000/5М

2025051010

ВК-2000/10К

ВК-2000/10М

2010

ВК-5000/20К

ВК-5000/20М

5020

Наибольшая20

допускаемая

нагрузка, кг

Номиналь-20

ные значе-

ния сличае-

мой массы,

кг

100

2005001000

2000

5000

Лист № 6

Всего листов 8

Продолжение таблицы 3

Характери-Значение для модификаций

стика

ВК-20/0,1М ВК-100/0,5К ВК-200/1К ВК-500/2К ВК-1000/5К ВК-2000/10К ВК-5000/20К

ВК-100/0,5М ВК-200/1М ВК-500/2М ВК-1000/5М ВК-2000/10М ВК-5000/20М

Диапазон из-

100

250

мерений от-

клонений

массы от но-

минального

значения, г

Среднее0,110,551,12,85,61128

квадратиче-

ское откло-

нение пока-

заний

(СКО), г, не

более

Дискрет-0,10,51251020

ность отсче-

та (d),г

Время про-60

грева, мин,

не более

Масса гру-18280280350350450600

зоприемного

устройства,

кг, не более

Габаритные0,5×0,5×0,2 1×0,15×0,15 1×0,15×0,151×0,15×0,15 1,2×0,2×0,21,5×0,2×0,2 1,8×0,3×0

размеры 1,2×1,2×0,5 1,2×1,2×0,5 1,5×1,5×0,5 1,5×1,5×0,5 2,5×2×0,6,3

грузоприем- 3×2,5×0,8

ного устрой-

ства, м, не

более

Напряжение

220

питающей

сети, В

Частота пи-50 ± 1

тающей се-

ти, Гц

Потребляе-600

мая мощ-

ность, В·А,

не более

Габаритные размеры и масса индикатора приведены в таблице 4.

Лист № 7

Всего листов 8

Таблица 4

Тип индикатора

Масса индикатора, г,

не более

1 в нержавеющем корпусе

1 в пластиковом корпусе

Габаритные размеры индикатора, мм, не

более

длинаширинавысота

280 160 70

280 200 120

200 110 60

250 170 130

2500

2300

1000

1500

Условия эксплуатации:

- диапазон рабочих температур,

С ………................……………..……..…....……...…от 18 до 27

- изменение температуры воздуха в помещении при поверке гирь в течение 1 ч не должно пре-

вышать,

С………………………….……………………………………..……………………..±1,5

- относительная влажность, % ……..…..………………..…………...…………………...от 30 до 60

Вероятность безотказной работы за 2000 часов, не менее…………………..…....……………..0,95

Средний срок службы, лет……………………………………….….…………….............................10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на марки-

ровочную табличку, закрепленную на грузоприемном устройстве.

Комплектность средства измерений

Наименование, тип

Компаратор массы ВК

Количество

(шт)

Руководство по эксплуатации1

Методика поверки (МП 2301-281-2015)1

Упаковка1

Поверка

осуществляется по документу МП № 2301-281-2015 «Компараторы массы ВК. Методика повер-

ки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03 августа 2015 г.

Основные средства поверки: эталонные гири 4-го разряда по ГОСТ 8.021-2015.

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации «Компараторы массы ВК. Руководство по

эксплуатации».

Нормативные и технические документы, устанавливающие требования к компараторам

массы ВК

1. ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений

массы.

2. ТУ 4274-033-74783058-2015

Компараторы массы ВК. Технические условия».

Лист № 8

Всего листов 8

Изготовитель

Общество с ограниченной ответственностью «ПетВес»

(ООО «ПетВес»), г. Санкт-Петербург

Адрес: 198097, Санкт-Петербург, ул. Трефолева, д.2., лит. АВ, пом. 24Н

ИНН 7805357743

Тел. (812)252-54-22; Факс (812)747-26-88

Е-mail:

alex@petves.com

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail:

info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » ________________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
80820-20	Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3"		Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород	1 год	Перейти
54553-13	Установки измерения объема или массы сжиженных газов	УИЖГЭ	ОАО "Промприбор", г.Ливны	1 год	Перейти
26530-04	Комплекс измерения массы нефтепродуктов	КИМ-2Т-Брянск	ООО ИК "Сибинтек", г.Москва	1 год	Перейти
13445-92	Компараторы частотные	ЧК7-51	НПО "Кварц", г.Нижний Новгород	2 года	Перейти
78398-20	Комплекс измерения массы нефтепродуктов	АСН КИМ-Брянск	АО "Брянскнефтепродукт", г.Брянск	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКомпараторы массы ВКГРСИ 63295-16

Заказать поверку
Компараторы массы ВК
ГРСИ 63295-16
