Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04, ГРСИ 63285-16
Номер госреестра:
63285-16
Наименование СИ:
Счетчики электрической энергии однофазные статические
Обозначение типа:
РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04
Производитель:
ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «15» декабря 2020 г. № 2122
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Описание средства измерений
Принцип действия счетчиков основан на цифровой обработке аналоговых входных
сигналов тока и напряжения при помощи специализированной микросхемы со встроеннымАЦП.
Цифровой сигнал, пропорциональный мгновенной мощности (по модулю),обрабатывается
микроконтроллером. По полученным значениям мгновенной мощности формируются накопленные
значения количества активной электрической энергии.
Измерительная информация в счетчике недоступна для корректировки при помощивнешних
программ и сохраняется в энергонезависимой памяти при отсутствии сетевого напряжения.
Счетчики (в зависимости от исполнения, см. таблицу 1) оснащены интерфейсамиRF
(радиоканал)иPLC(посиловойсети)дляподключениякинформационным сетям
автоматизированных систем контроля и учета электроэнергии (далее - АС) и предназначены для
эксплуатации как автономно, так и в составе АС.
Счетчики (в зависимости от исполнения) оснащены устройством коммутации нагрузки (УКН) и
позволяют выполнять отключение/подключение абонента автоматически в случае превышения
установленного порога активной мощности для управления нагрузкой (далее - УПМк) или
дистанционно при помощи устройств АС по интерфейсам PLC или RF.
Счетчики реализуют двухтарифный учет активной электрической энергии при работе в составе
АС. Переключение тарификатора выполняется дистанционно по интерфейсамRF и PLC (в
зависимости от исполнения, см. таблицу 1) при помощи устройств АС.
Считывание информации со счетчиков выполняют при помощи специализированных устройств
АС.Считываниепоказанийвыполняетсяспривязкойктекущемувремени
тарификатора счетчика.
Считывание показаний счетчиков выполняется по интерфейсу RF при помощи дисплея дистанционного
РиМ 040.03 (далее – ДД) ТУ 4200– 039–11821941–2009 (далее – ДД). ДД используется непосредственно
абонентом и выполняет функцию визуализации измерительной информации,считаннойсосчетчика.
При работе счетчиков в автономном режиме для считывания информации и конфигурирования
счетчиков по интерфейсам (с учетом функциональных возможностей интерфейсов, см. таблицу 1)
предназначен терминал мобильный РиМ 099.01 (далее – МТ), представляющий собой персональный
СчетчикиэлектрическойэнергииоднофазныестатическиеРиМ129.01,
РиМ 129.02, РиМ 129.03, РиМ 129.04
Назначение средства измерений
Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02,
РиМ 129.03, РиМ 129.04(далее – счетчики) представляют собой однотарифные счетчики
непосредственноговключения.Счетчикипредназначеныдляизмеренияактивной
электрическойэнергиии мощностиводнофазныхдвухпроводных электрическихцепях
переменного тока промышленной частоты.
2
компьютер (ноутбук) с комплектом аппаратных средствдля подключения интерфейсов счетчиков
и соответствующих программных продуктов. Информация, считанная со счетчиков (значения
измеряемых величин с привязкой к текущему времени, заводские номера, параметры адресации и
другиеслужебные параметры),
отображается на мониторе МТ в рабочемокне соответствующей программы. Информация
отображается на русском языке.
Предусмотрены варианты исполнений ДД, реализующих считывание только от одного
счетчика (РиМ 040.03-05) или от трех счетчиков одновременно (РиМ 040.03-06). Вариант ДД
для работы с тремя счетчиками одновременно работает только со счетчиками, не оснащенными
УКН, при условии, что каждый счетчик работает в однотарифном режиме.
Информация отображается на дисплее ДД на русском языке. ДД для работы с одним
счетчиком считывает информацию только с того счетчика, номер которого занесенв ДД в
процессе его конфигурирования. ДД для работы с тремя счетчиками одновременно считывает
информацию только с тех счетчиков, номера которых занесеныв ДД в процессе его
конфигурирования.
Питание ДДосуществляется от двух элементов питания типа АА 1,5 В. Считанная
информация в ДД недоступна корректировке при помощи внешних устройств и программ.
Счетчики размещаются непосредственно на отводе воздушной линии к абоненту, что
исключает возможность скрытого подключения нагрузки.
Основные характеристики исполнений счетчиков приведены в таблице 1.
Количество
тарифов/
тарифных зон
1)
Интерфейсы УКН
Штрих-код по
EAN-13
Код типа
счетчика
Таблица 1
Условное Базовый/
обозначение максималь-
исполнения счетчика ныйток,А
РиМ 129.01
5/100
2/6
PLC,RFНет
4607134511899
12901
РиМ 129.02
5/802/6
PLC,RFЕсть
460713451190512902
РиМ 129.03
5/1002/6
RFНет
460713451191212903
РиМ 129.045/802/6RFЕсть460713451192912904
1)
При работев составеАС.При автономной работесчетчики реализуют однотарифный учет.
СчетчикиоснащеныоптическимиспытательнымвыходомТМ,характеристики
испытательного выхода соответствуют 5.11 ГОСТ 31818.11-2012.
Счетчикивыполнены в пластмассовом герметичном корпусе, степень защиты оболочек
IP 65 по ГОСТ 14254-96. Внутренняя полость счетчика полностью залита компаундом.
Счетчики выдерживают воздействие солнечной радиации.
Пломбирование счетчиков пломбой поверителя осуществляется навесной пломбой на
выступах основания и крышки корпуса счетчика.
Общий вид счетчиков с указаниеммест установки пломб поверителя приведен на
рисунках 1, 2, 3, 4.
3

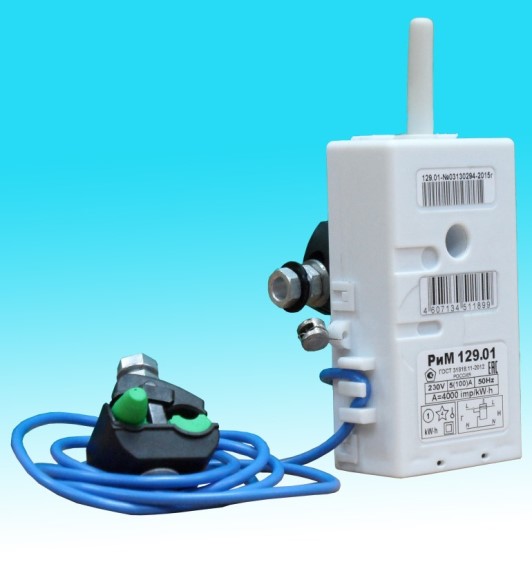

Рисунок 1 – Фотография общего вида и место установки пломбы поверителя счетчиков
РиМ 129.01
Место установки
пломбы поверителя
Место установки
пломбы

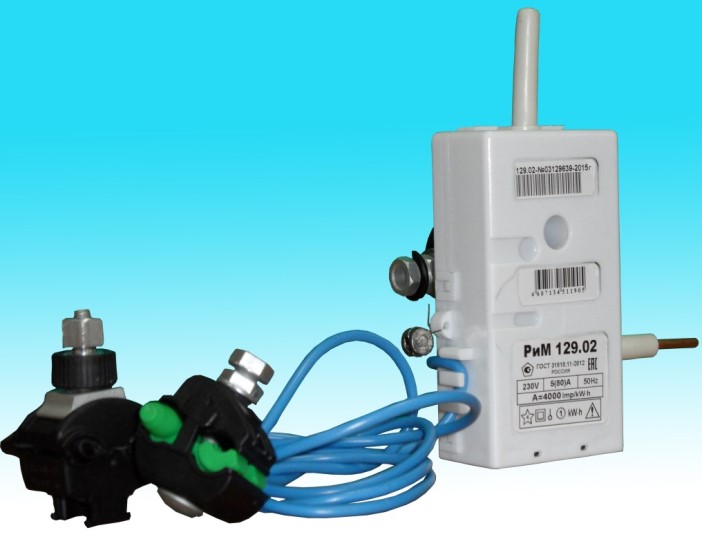

Рисунок 2 – Фотография общего вида и место установки пломбы поверителя счетчиков
РиМ 129.02
4

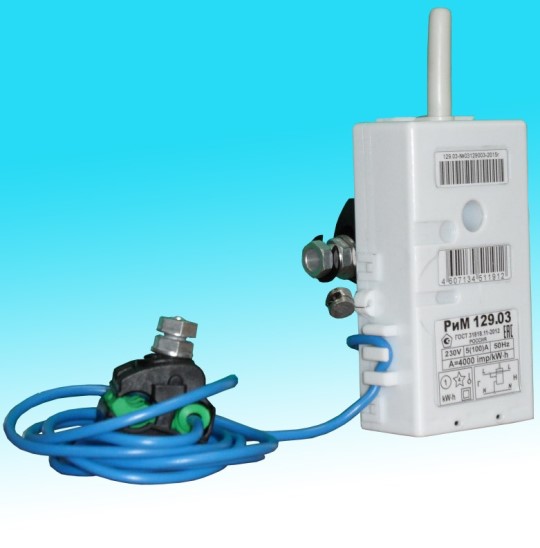

Рисунок 3 – Фотография общего вида и место установки пломбы поверителя счетчиков
РиМ 129.03
Рисунок 4 - Фотография общего вида и место установки пломбы поверителя счетчиков
РиМ 129.04
Место установки
пломбы поверителя
5
Программное обеспечение
Интегрированное программное обеспечение (ПО) счетчика сохраняется в постоянном
запоминающем устройстве контроллера счетчика. Считывание исполняемого кода из счетчика
и его модификация невозможны. Защита ПО и данных выполнена аппаратно, корпус счетчика
опломбирован пломбой поверителя.
Идентификационные данные метрологически значимой части ПО приведены в
таблице 2.
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Исполнения
счетчиков
Таблица 2
вание
программно-
го
Наимено-
Идентификационное
наименование
программного
обеспечения
обеспечения
v1.00и выше
Исполняемый
кодзащищен от
считыванияи
модификации
Алгоритм
вычисле-
ния
цифрового
идентифи-
катора
програм-
много
обеспече-
ния
Не
исполь-
зуется
РиМ 129.01
v1.00и выше
РиМ 129.02
v1.00и выше
РиМ 129.03
РиМ 129.01РМ12901
программаВНКЛ.411152.080ПО
РиМ 129.02РМ12902
программаВНКЛ.411152.080-01
ПО
РиМ 129.03РМ12903
программаВНКЛ.411152.080-02
ПО
РиМ 129.04РМ12904
программаВНКЛ.411152.080-03
ПО
v1.00и выше
РиМ 129.04
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «Высокий» в соответствии с 4.5 Р 50.2.077-2014.
Метрологические и технические характеристики
Базовый ток, А,
Максимальный ток, А
Номинальное напряжение, В
Установленный рабочий диапазон напряжения, В
Расширенный рабочий диапазон напряжения, В
Предельный рабочий диапазон напряжения, В
Номинальная частота, Гц
Класс точности
Цена единицы разряда счетного механизма
Стартовый ток, мА
Постоянная счетчика, имп./(кВт•ч)
Полная мощность, потребляемая цепью тока, В•А, не более
Полная мощность, потребляемая цепью напряжения, В•А, не более
Активная мощность, потребляемая цепью напряжения, Вт, не более
5
см. таблицу 1
230
от 198 до 253
от 140 до 264
от 0 до 280
50
1
см. таблицу 3
20
4000
0,2
10,0
1,5
6
Дальность обмена по интерфейсу PLC, м, не менее100
Дальность действия интерфейса RF, м, не менее100
Максимальное расстояние между счетчиком и ДД
при считывании показаний и подключении нагрузки, м, не менее25
Время сохранения данных, лет, не менее
Характеристики УКН счетчиков
Масса, кг, не более
Габаритные размеры, мм, не более
30
коммутируемый ток не более 80 А
при напряжении не более 264 В
0,65
130 х 90 х 170
Установочные размеры: наружный диаметр фазного/нулевого провода, ммот 7 до 12
180000
30
младшего
Средняя наработка до отказа То, ч, не менее
Средний срок службы Тсл, лет, не менее
Основные единицы для измеряемых величин и цена единицы старшего и
разряда счетного механизма приведены в таблице таблице 3.
Таблица 3
Измеряемая величина
Основная
единица
Цена единицы старшего/младшего разряда
Активная энергия
Текущая активная мощность
кВт
ч
кВт
Вт
при выводе напри считывании при
дисплей ДД помощи устройств АС
RFRF, PLC
10
5
/ 10
-2
10
5
/ 10
-3
10
2
/ 10
-3
-
-10
5
/ 10
0
Условия эксплуатации счетчиков: У1 по ГОСТ 15150-69 – на открытом воздухе при
температуре окружающего воздуха от минус 40 до плюс 60 °С (установленный рабочий
диапазон), относительной влажности окружающего воздуха 95 % при температуре 35 °С (100 %
при температуре 25 °С), атмосферном давлении от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).
Предельный рабочий диапазон температур от минус 45 до плюс 70 °С.
Счетчики соответствуют требованиям безопасности и электромагнитной совместимости,
установленным ГОСТ 31818.11-2012, ГОСТ Р 50514-93. Соответствие счетчиков требованиям
безопасности и электромагнитной совместимости подтверждено сертификатом соответствия
№ ТС RU C-RU. МЕ72.В.00048.
Знак утверждения типа
наносится на корпус счетчика методом шелкографии.
В эксплуатационной документации на титульных листах изображение знака наносится
печатным способом.
Комплектность средства измерений
Комплект поставки счетчиков приведен в таблице 4.
Количество
1
Таблица 4
Обозначениеинаименование
Счетчик электрической энергии однофазный статический РиМ 129.01
(РиМ 129.02, РиМ 129.03, РиМ 129.04)
Паспорт
Дисплей дистанционный РиМ 040.03
1
5),9
)
7
Продолжение таблицы 4
ОбозначениеинаименованиеКоличество
Комплект монтажных частей
5)
Терминал мобильныйРиМ099.01
1)
,
6)
Руководствопоэксплуатации ВНКЛ.411152.080 РЭ
1)
,
2)
,
4)
Методикаповерки ВНКЛ.411152.080 ДИ
1)
,
3)
,
4)
РуководствопомонтажусчетчиковнаопоруВЛ ВНКЛ.410106.007 Д
1)
,
7)
Протокол RFи PLC.Описаниепротоколаобмена ВНКЛ.411711.004 ИС
8)
1)
Поставляется по отдельному заказу.
2)
Поставляется по требованию организаций, производящих ремонт и эксплуатацию
счетчиков.
3)
Поставляется по требованию организаций для поверки счетчиков.
4)
Поставляется на CD.
5)
Комплект поставки счетчиков - по требованию заказчика. В комплект поставки входят:
- ДД РиМ 040.03 (исполнения ДД РиМ 040.03-05, РиМ 040.03-06).
- комплект монтажных частей.
Номенклатура комплекта поставки - количество и тип поставляемых зажимов, исполнение
ДД – по требованию заказчика.
6)
Программа Crowd_Pk.exe в составе терминала мобильного РиМ 099.01.
7)
Поставляется по требованию организаций, производящих монтаж счетчиков.
8)
Поставляетсяпотребованию организаций, производящих экплуатацию счетчиковв составеАС и
системныхинтеграторов/
9)
Вкомплектепоставки дляиспользования одновременнотрех счетчиков поставляется ДД
соотвествующегоисполнения вколичестве1 шт. ДДна3 шт. счетчиков, неоснащенных УКН.
Пример записи при заказе счетчика РиМ 129.01: «Счетчик электрической энергии
однофазный статический РиМ 129.01 ТУ 4228-078-11821941-2015.
Поверка
осуществляется в соответствии с документом ВНКЛ.411152.080 ДИ «Счетчики электрической
энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04. Методика
поверки», утвержденным ФГУП «СНИИМ» 25 декабря 2015 года.
Знак поверки наносится оттиском поверительного клейма в соответствующем разделе
паспорта на счетчик, и давлением на пломбуповерителя.
Перечень основных средств поверки приведен в таблице 5.
Метрологические характеристики
220/380 В, (0,01– 100) А, ПГ ±(0,03–0,06) %,
Госреестр №11863-96
Класс точности 0,2, Госреестр № 14447-00
Таблица 5
№Наименование
п/п
1Установка для поверки и регулировки
счетчиков ЦУ6800
2Счетчик трехфазный образцовый ЦЭ
6806
3Секундомер СОСпр-2б
4Универсальная пробойная установка
УПУ-1М
ПГ ±1,1 с, Госреестр№ 2231-72
Испытательное напряжение до 10 кВ, погрешность
установки напряжения не более ±10%
Сведения о методиках (методах) измерений
Метод измерений приведен в документе «Счетчики электрической энергии однофазные
статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04. Руководство по эксплуатации
ВНКЛ.411152.080 РЭ».
8
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии однофазным статическим РиМ 129.01, РиМ 129.02, РиМ 129.03,
РиМ 129.04
1«Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02,
РиМ 129.03, РиМ 129.04. Технические условия ТУ-4228-078-11821941-2015».
2ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии.
3ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2.
4ГОСТ8.551-2013Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений электрической мощности и
электрической энергии в диапазоне частот от 1 до 2500 Гц.
Изготовитель
Акционерное общество «Радио и Микроэлектроника»
(АО «РиМ») ИНН 5408110390
Адрес: 630082 г. Новосибирск, ул. Дачная 60/1, офис 307
Тел: (383) 219-53-13
факс: (383) 219-53-13, e-mail: rim@zao-rim.ru
Испытательный центр
ФГУП «СНИИМ»
Адрес: 630004 г. Новосибирск, пр. Димитрова, 4
Тел.8(383) 210-16-18
E-mail: koptev@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23554-08 | Счетчики холодной и горячей воды | MT50 QN, MST50 QN, M-T90 QN, MT50 QN-T | Фирма "Sensus Slovensko a.s.", Словакия | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 46503-11 | Счетчики газа | Гранд | ООО НПО "Турбулентность-Дон", г.Ростов-на-Дону | 12 лет | Перейти |
| 61534-15 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) мобильных агрегатов энергоснабжения. Площадка №3 - Западно-Крымская | Нет данных | АО "Электроцентроналадка", г.Москва | 4 года | Перейти |
| 53885-13 | Счетчики электрической энергии | МАРС | ООО "Национальная электротехническая компания Морозова", г.Москва | 16 лет | Перейти |
| 56695-14 | Счетчики импульсов микропроцессорные | СИ20 | ООО "ПО "ОВЕН", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
