ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока GIS (4MA)
Назначение средства измерений
Трансформаторы тока GIS (4MA) (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Обозначение 4MA используется при поставках по заказу фирмы Siemens.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы тока GIS (4MA) – опорные, с литой изоляцией, одноступенчатые.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые
эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим
электрическую изоляцию и защиту обмоток от проникновения влаги и механических
повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок с отверстиями для болтов М12.
Выводы вторичных обмоток расположены в нижней части корпуса и помещены в
контактную коробку. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Для крепления на месте установки трансформаторы имеют опорную плиту с
отверстиями для болтов.
Трансформаторы выпускаются в ряде модификаций и конструктивных исполнений,
отличающихся номинальным первичным током, числом обмоток, габаритами и массой.
Общий вид трансформаторов приведен на рисунках 1 – 5.
Обозначения модификаций и исполнений трансформаторов тока GIS (4MA) в
документах на поставку и эксплуатационных документах могут содержать до 10-и буквенно-
цифровых символов, а также знаков «пробел» и/или «тире», после указанных в настоящем
описании типа, относящихся к номинальному напряжению, конструктивным особенностям
вводов и выводов, к установочным размерам (массе) и видам КРУ для которых они
предназначены (например, GIS12d (4MA72RZI-1), GIS12e (4MA72RZI-2), GIS12k (4MA72RZI-
6), GIS12p-1 (4MA72RZI-9), GIS24RSb, GIS24-02, GIS40,5RSa).

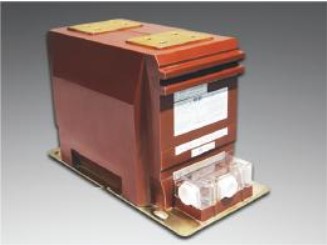

Рисунок 1 - Трансформаторы тока GIS12d
(4MA72RZI-1),
GIS12e (4MR72RZI-2)

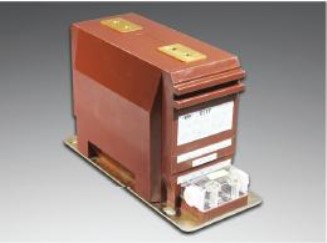

Рисунок 2 - Трансформаторы тока GIS12k
(4MA72RZI-6),
GIS12p-1 (4MA72RZI-9)
Место нанесения
знака поверки
Место пломбирования
Лист № 2
Всего листов 4
На трансформаторах имеется табличка технических данных.
Трансформаторы предназначены для установки в комплектные распределительные
устройства (КРУ) и другие электроустановки и являются комплектующими изделиями.
Метрологические и технические характеристики
от 10 до 30
от 5 до 10
Значение для модификаций
10, 20, 35
12; 24; 40,5
от 20 до 4000
1; 5
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р
от 2,5 до 30
Таблица 1 – Метрологические и технические характеристики
Характеристика
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности:
- обмотки для измерений и учета
- обмотки для защиты
Номинальная вторичная нагрузка, В∙А
Номинальная предельная кратность вторичных обмоток для
защиты, К
ном
Номинальный коэффициент безопасности приборов вторичных
обмоток для измерений, К
Бном
Номинальная частота напряжения сети, Гц
Габаритные размеры, мм
(длина
´
ширина
´
высота)
Масса, кг
50
от 349×148×220
до 470×250×435
От 23 до 91

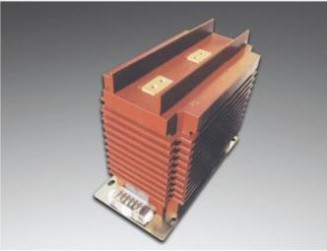

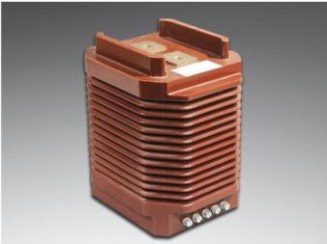

Рисунок 3 - Трансформаторы тока GIS24RSb,
GIS24RSG

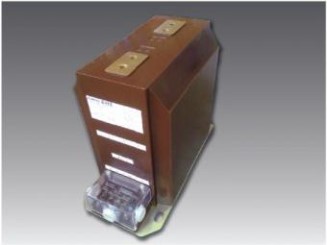

Рисунок 4 - Трансформаторы тока GIS24-02,
GIS24-05, GIS24-06
Рисунок 5 - Трансформаторы тока
GIS40,5RSa, GIS40,5RSb
Место нанесения
знака поверки
Место нанесения
знака поверки
Место пломбирования
Место пломбирования
Лист № 3
Всего листов 4
У3
Значение для модификаций
Характеристика
Климатическое исполнение и категория размещения по ГОСТ
15150-69
Средний срок службы, лет
30
Знак утверждения типа
наносится методом термографической печати на табличку технических данных трансформатора
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 – Комплектность
Наименование
Трансформатор тока
Паспорт
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр
№ 27007-04); прибор сравнения КТ-01 (Госреестр № 18287-99); магазин нагрузок МР 3027
(Госреестр № 34915-07).
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока GIS (4MA)
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86ГСИ. Государственный специальный эталон и государственная поверочная
схемадлясредствизмеренийкоэффициентаиугламасштабногопреобразования
синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «RITZ Instrument Transformers Shanghai Co., Ltd.», Китай.
Адрес: No.99 Huajia Road, Songjiang Industrial Zone, No.1-3 building Huabin Industrial Zone,
201613 Shanghai, China.
Тел.: +86 21 67747698;Факс: +86 21 67747678
Web-сайт:
Заявитель
ООО «Сименс», г. Москва.
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9.
Тел.: +7 (495) 737-10-00;Факс: +7 (495) 737-10-01
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
