Номер госреестра:
63253-16
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LMGB-220
Производитель:
Фирма "Guangdong Sihui Instrument Transformer Works Co., Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61544
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока LMGB-220
Назначение средства измерений
Трансформаторы тока LMGB-220 предназначены для передачи сигнала измерительной
информации измерительным приборам и/или устройствам защиты и управления в установках
переменного тока промышленной частоты в электросетях 220 кВ, применяются в КРУЭ с
газовой изоляцией.
от 100 до 4000
1 и 5
252
0,2s; 0,5s; 0,2; 0,5; 1; 3/(5-20)
Метрологические и технические характеристики
- первичные токи, А
- вторичные токи, А
- наибольшее рабочее напряжение, кВ
- классы точности /коэффициент безопасности
измерительных обмоток
- классы точности/коэффициент предельной
кратности защитных обмоток
- номинальные мощности, В∙А
- номинальная частота, Гц
- масса, кг
- габаритные размеры, мм
5Р, 10P/(10-60)
от 1,0 до 100
50
от 50 до 600
от Ø300×50 до Ø800×840
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -30 до +40 ºС.
Описание средства измерений

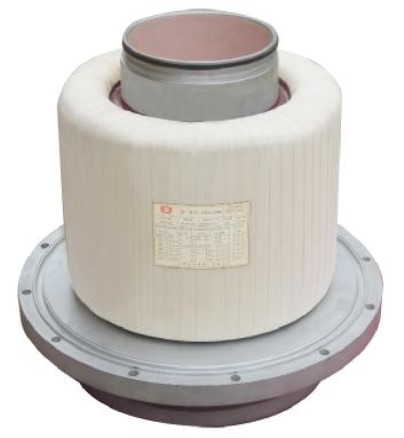

Трансформаторы тока LMGB-220 являются масштабными преобразователями.
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток
практически пропорционален первичному току и
относительно сдвинут по фазе на угол, близкий к
нулю.ТрансформаторытокаLMGB-220
сконструированы специально для использования в
КРУЭ инеявляются обособленным
конструктивным узлом. Первичная обмотка –
проходного типа, т.е. имеет один виток в виде
токоведущего стержня, проходящегосквозь
тороидальные сердечники с вторичными
обмотками, размещенными на опорном цилиндре.
Высоковольтная изоляция внутри трансформатора
тока обеспечивается за счёт элегаза. Трансформатор
может иметь от одной до шести вторичных обмоток
- измерительных и (или) защитных. Выводы
вторичных обмоток подключены к клеммам
распределительной контактной коробки,
помещенной на корпусе КРУЭ, крышка которой
пломбируется для предотвращения
несанкционированного доступа. Место нанесения знака поверки - паспорт трансформатора.
Лист № 2
Всего листов 2
Знак утверждения типа
наносится на табличку трансформатора и на паспорт типографским способом.
Комплектность средства измерений
Трансформатор тока- 1 шт.
Руководство по эксплуатации – 1экз.
Паспорт – 1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика
поверки".
Основные средства поверки:
- Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до
5000 А, относительная погрешность ± 0,05 %).
- Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках(методах) измерений
приведены в руководстве по эксплуатации «Трансформаторы тока LMGB-220» фирмы
Guangdong Sihui Instrument Transformer Works Co., Ltd, Китай.
Нормативные документы, устанавливающие требования к трансформаторам тока
LMGB-220
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Изготовитель
Фирма Guangdong Sihui Instrument Transformer Works Co., Ltd, Китай
Адрес : No. 8 Fuhua Road Dongcheng Street Sihui City, Guangdong 526200, Китай
Тел. +86-758-3231660, факс +86-758-3231206
Заявитель
ООО “Центр стандартизации и сертификации высоковольтного электрооборудования и
полупроводниковых приборов (ООО «Ц СВЭП»)”
Адрес: 111250, Москва, Красноказарменная ул., 12
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
