Системы контроля активного магнитного подвеса Нет данных, ГРСИ 63247-16
Номер госреестра:
63247-16
Наименование СИ:
Системы контроля активного магнитного подвеса
Обозначение типа:
Нет данных
Производитель:
АО "РЭП Холдинг", г.С.-Петербург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.02.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61538
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля активного магнитного подвеса
Назначение средства измерений
Системы контроля активного магнитного подвеса (далее – СКАМП) предназначены для
измерений текущих значений параметров работы компрессоров, нагнетателей, генераторов,
электродвигателей (далее – машин вращения): частоты вращения ротора; линейного смещения
и амплитуды виброперемещения ротора машины вращенияв радиальных и осевом
направлениях; температуры электромагнитов системы активного магнитного подвеса ротора
машины вращения.
Описание средства измерений
Система состоит из датчиков, установленных на машине вращения, и электронного
шкафа управления Е300-30 , на входы которого поступают аналоговые сигналы от датчиков. В
составе системы работают 5 каналов измерений линейного смещения и амплитуды
виброперемещения ротора (по две координаты в радиальных направлениях в каждой из
радиальных опор и одна координата в осевом направлении осевой опоры), 4 канала измерений
температуры на корпусах электромагнитов и канал измерений частоты вращения ротора.
Измерительныйканал(далее–ИК)линейногосмещенияиамплитуды
виброперемещения ротора имеет следующий принцип действия: при отклонении ротора от
центрального положения индуктивными датчиками положения ротора по каждой из 5 осей
формируются аналоговые сигналы частотой 20 кГц, которые поступают на соответствующие
входы шкафа управления Е300-30. Аналоговые сигналы линейного смещения преобразуются в
цифровую форму и обрабатываются контроллером шкафа Е300-30.
Величинаамплитудывиброперемещенияроторавычисляетсяпосредством
математической обработки цифрового сигнала линейного смещения, при котором производится
спектральное преобразование Фурье с выделением амплитудного значения первой гармоники,
соответствующей частоте вращения ротора.
ИК температуры электромагнитов имеет следующий принцип действия: при
измерении температуры корпусов электромагнитов происходит изменение сопротивлений
установленных на них датчиков Pt 100 (элементы чувствительные из платины технические
ЧЭПТ, производства ЗАО «ТЕРМИКО», Госреестр № 46154-10).Сигналы с датчиков
поступают на соответствующие входы шкафа управления Е300-3, где происходит их аналого-
цифровое преобразование. Далее, с помощью нормирующих усилителей, расположенных в
шкафе Е300-30, сигналы от термометров сопротивления преобразуются в унифицированные
токовые сигналы 4-20 мА с последующим выводом на сигнальные разъемы шкафа.
ИК частоты вращения ротора имеет следующий принцип действия: индуктивный
датчик оборотов вала устанавливается в непосредственной близости от контролируемого
участка ротора и при прохождении мимо него метки ротора генерирует импульс, поступающий
на вход счетчика импульсов шкафа Е300-30.
В контроллере СКАМП параметры линейного смещения ротора, амплитуды
виброперемещения ротора, температуры, частоты вращения обрабатываются и передаются на
выходной интерфейс RS 232/RS 485 по протоколу Modbus; параметры линейного смещения
ротора, температуры, частоты вращения- на выходные сигнальные интерфейсы в виде
аналоговых сигналов от 4 до 20 мА.

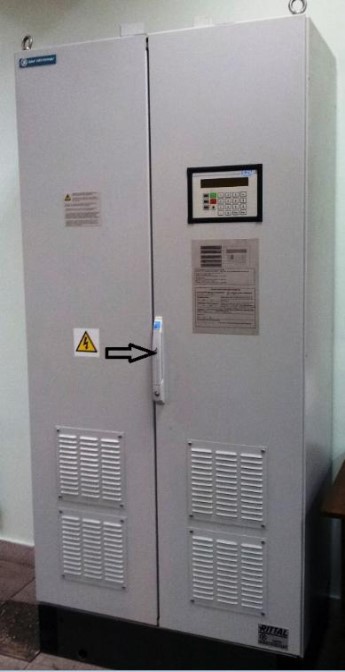

Внешний вид СКАМП показан на рисунке 1: шкаф управления Е300-30, вид спереди.
Защита от несанкционированного доступа в шкафосуществляется с помощью пломбы,
проволока которой продевается в отверстие ручки двери шкафа. Место пломбировки указано
стрелкой.
Приложение к свидетельству № ______________
об утверждении типа средств измерений
Лист № 2
Всего листов 5
Рисунок 1 - Внешний вид СКАМП
Программное обеспечение
В контроллере управления СКАМП применено специализированное ПО – Superwin.
Функции ПО заключаются в обеспечении измерений параметров магнитного подвеса,
обработке, представлении, записи и хранении измерительной информации.
Идентификационные признаки программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
Значение
Superwin 5/2 300v
5.2
2050019
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если
имеются
superwin.dll
Метрологические характеристики СКАМП, указанные в таблице 2, нормированы с
учетом ПО.
Защита программного обеспечения обеспечивается с помощью ведения журналов
фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с
помощью пароля, применена механическая защита аппаратных средств для исключения
физического доступа к носителям программного обеспечения.
Уровень защиты — «средний» в соответствии с Р 50.2.077-2014.
Приложение к свидетельству № ______________
об утверждении типа средств измерений
Лист № 3
Всего листов 5
Метрологические и технические характеристики
5
от 14001 до 20000
± 10
- по радиальным направлениям
от минус 333 до плюс 333
- по осевому направлению
от минус 500 до плюс 500
от 0 до 333
- по осевому направлению
от 0 до 500
± 10
30
20
± 10
от 0 до 40
от минус 40 до плюс 55
Значение
Таблица 2 - Основные метрологические и технические характеристики
Характеристика
Количество измерительных каналов частоты вращения ротора
1
Количество измерительных каналов линейного смещения и
амплитуды виброперемещения ротора
Количество измерительных каналов температуры
4
Диапазон измерений частоты вращения ротора, об/мин
от 1000 до 14000,
от 14001 до 20000
Пределыдопускаемойприведеннойпогрешности
измерительных каналов частоты вращения, %
(в диапазонах измерений, об/мин):
от 1000 до 14000
± 1
± 0,5
Диапазон измерений температуры, °С
от минус 50 до плюс 200
Пределы допускаемой абсолютной погрешности
измерительных каналов температуры, °С
Диапазон измерений линейного смещения ротора, мкм:
Диапазон измерений амплитуды виброперемещения ротора,
мкм:
- по радиальным направлениям
Пределыдопускаемойприведеннойпогрешности
измерительных каналов линейного смещения и амплитуды
виброперемещения ротора, %
Коэффициенты преобразования измерительных каналов:
-Кррадиальноголинейногосмещенияиамплитуды
виброперемещения ротора, мВ/мкм
-Кососевоголинейногосмещенияиамплитуды
виброперемещения ротора, мВ/мкм
Пределыдопускаемойотносительнойпогрешности
коэффициентовпреобразованияизмерительныхканалов
системы, %
Условия эксплуатации:
- температура окружающей среды, шкаф управления,
°
С
-температура окружающей среды, датчики,
°
С
- относительная влажность воздуха при 35
°
С, не более, %
90
- атмосферное давление, кПа
от 84,0 до 106,7
Габаритные размеры шкафа управления, мм, не более:
1450 х 800 х 2300
Масса шкафа управления, кг, не более:
500
Приложение к свидетельству № ______________
об утверждении типа средств измерений
Лист № 4
Всего листов 5
Продолжение таблицы 2
Параметры электропитания системы
+
10%
напряжение переменного тока
частотой (50
±
1) Гц, 380
-
15%
В
5500
100000
Потребляемая мощность, В∙А, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
25
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации, под
наименованием эксплуатационного документа, по центру.
Комплектность средства измерений
Таблица 3 - Комплект поставки
Наименование и обозначение изделия
Шкаф управления Е300-30
Количество, шт.
1 шт.
Комплект датчиков
Руководство по эксплуатации ИЯТЛ.421413.104 РЭ
Паспорт ИЯТЛ.421413.104 ПС
Методика поверки ИЯТЛ.421413.104 МП
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЯТЛ.421413.104 МП «Системы контроля активного магнитного
подвеса. Методика поверки», утверждённому ФБУ "Нижегородский ЦСМ" в ноябре 2015 г.
Основные средства поверки: осциллограф цифровой Tektronix TPS 2024, диапазон от 0
до 10 В, до 1 МГц, погрешность ± 3,0 %; индикатор VOGEL мод. 24000, диапазон от 0 до 1 мм,
погрешность±3мкм;калибратормногофункциональныйMSX-II,измерениеи
воспроизведение постоянного тока, диапазон от 0 до 25 мА, погрешность ± 0,025 %; генератор
сигналов специальной формыАКИП-3402, диапазон частот выходного сигнала 1 мкГц -50
МГц (синус), амплитуда выходного сигнала 1 мВ пик - 10 В пик, погрешность установки:
частоты ± 2x10
-6
, амплитуды ± (1 % +1 мВ); фототахометр электронный Testo-465, диапазон от
20 до 99999 об/мин., погрешность ± 0,05 %.
Знак поверки в виде оттиска или наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в ИЯТЛ.421413.104 РЭ «Система контроля активного магнитного подвеса.
Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к системам
контроля активного магнитного подвеса
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные
положения»
ТУ 4252-043-71439231-2015 «Система контроля активного магнитного подвеса. Технические
условия»
Приложение к свидетельству № ______________
об утверждении типа средств измерений
Лист № 5
Всего листов 5
Изготовитель
Акционерное Общество «РЭП Холдинг» (АО «РЭПХ»)
ИНН 7806151791
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, лит. АФ
Тел.: +7 (812) 448-22-09 (35-12)
Е-mail:
сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Почтовый адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1
Тел./факс: (831) 428-78-78, (831) 428-57-95
Е-mail:
Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13877-94 | Приборы газового контроля универсальные | УПГК-1 | ИМЛ АО "ГОСНИИ "Химаналит", г.С.-Петербург | 1 год | Перейти |
| 45235-10 | Системы измерительно-управляющие | Trimble GCS600 и Trimble GCS900 | Фирма "Trimble Germany GmbH", Германия | 1 год | Перейти |
| 48069-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Велор" обособленное подразделение "Производство керамического гранита" | Нет данных | ООО "НПО "Информационные системы", г.Москва | 4 года | Перейти |
| 64338-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ "Кузбасская" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 75744-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Узловая филиал ПАО "ФСК ЕЭС" - МЭС Сибири | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
