Номер госреестра:
63221-16
Наименование СИ:
Приборы комбинированные
Обозначение типа:
еЛайт
Производитель:
ООО "Эко-Е", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61508/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1403 от 06.07.2018 г.)
Приборы комбинированные еЛайт
Назначение средства измерений
Приборы комбинированные еЛайт (далее - приборы) предназначены для измерений
освещенности в видимой области спектра, яркости самосветящихся протяженных объектов
накладным методом, коэффициента пульсации источников светового излучения.
Описание средства измерений
Принцип действия приборов заключается в регистрации фотоприемным устройством
оптического излучения, его преобразование в электрический сигнал, а затем в цифровое
значение освещенности, яркости или коэффициента пульсации, и передаче измеренных
значений на внешнее устройство или систему (блоки отображения информации БОИ-01,
БОИ-02 или «Экофизика-D», персональный компьютер, сеть передачи данных (в том числе и
беспроводная и т.д.) для индикации и последующей обработки.
Приборы выпускаются в четырех исполнениях: Исполнение 1 (еЛайт01), Исполнение 2
(еЛайт02), Исполнение 3 (еЛайт03), Исполнение 4 (еЛайт04), имеющих одинаковые
метрологические характеристики и отличающиеся их комплектованием различными БОИ и
наличием у еЛайт-03 дополнительно разъема micro-USB.
Дополнительно в приборе еЛайт Исполнение 01 реализованы:
- режим измерений коэффициента естественной освещенности (КЕО);
- режим измерений искусственной освещенности и коэффициента пульсации от
искусственных источников света с учётом фона естественного освещения;
- функция автоматического расчёта минимального, среднего и максимального значения
параметров освещения из серии измерений, а также расширенной неопределённости.
Конструктивно приборы могут состоять из одного (отдельная фотометрическая головка)
или из двух блоков (фотометрическая головка и блок отображения информации, соединённые
между собой гибким кабелем). В фотоголовке расположен фоточувствительный элемент,
корригирующие фильтры, схема аналого-цифрового преобразования, элементы питания. На
блоке отображения информации расположены органы управления режимами работы и
цифровой дисплей.
Исполнение 1 прибора включает в себя комплект из прибора еЛайт Исполнения 3 или 4
и блока отображения информации БОИ-01.
Исполнение 2 прибора включает в себя комплект из прибора еЛайт Исполнения 3 или 4
и блока отображения информации БОИ-02.
Исполнение 3 прибора отличается от Исполнения 4 наличием разъёма micro-USB.
Лист № 2
Всего листов 6
Вид спереди Вид сзади

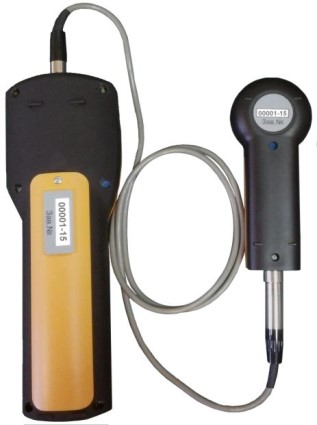

Рисунок 1 - Прибор еЛайт Исполнение 1 (еЛайт01)
1 - прибор еЛайт03 или еЛайт04
2 - блок отображения информации БОИ-01
3 - кабель соединительный БОИ-01
4 - серийный номер БОИ-01
5 - место пломбирования БОИ-01
6 - серийный номер прибора еЛайт03 или еЛайт04
7 - место пломбирования прибора
8 - место нанесения знака поверки
Вид спередиВид сзади

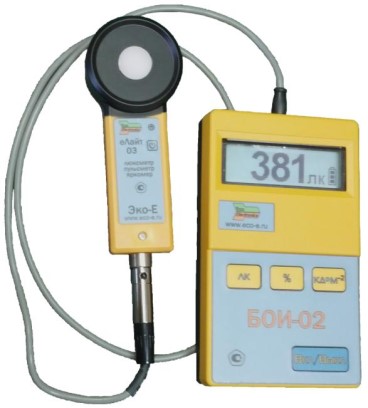

Рисунок 2 - Прибор еЛайт Исполнение 2 (еЛайт02)
1 - прибор еЛайт03 или еЛайт04
2 - блок отображения информации БОИ-02
3 - серийный номер БОИ-02
4 - место пломбирования БОИ-02
5 - серийный номер прибора еЛайт03 или еЛайт04
6 - место пломбирования прибора еЛайт03 или еЛайт04
7 - место нанесения знака поверки
3
1
5
2
6
4
7
5
4
6
8
1
3
27
Лист № 3
Всего листов 6

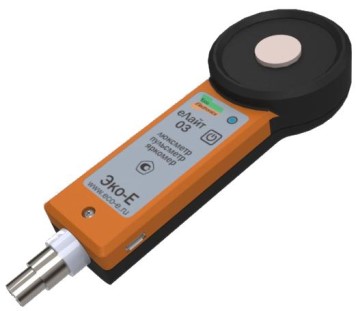

1 - прибор еЛайт Исполнение 3 (еЛайт03)

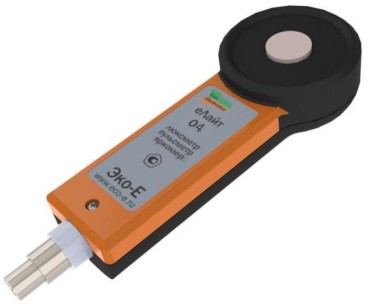

2 - прибор еЛайт Исполнение 4 (еЛайт04)
6 - разъем micro-USB
4, 5 - место нанесения знака поверки
Программное обеспечение
Идентификационноенаименованиевнутреннегозащищенногопрограммного
обеспечения (далее ПО) приборов еЛайт03 или еЛайт04 - ПО ИГ еЛайт.
Идентификационное наименование внутреннего защищенного программного обеспечения
пульта БОИ-01 - ПО БОИ-01.
Средством защиты данных при передаче является кодирование данных, обеспечиваемое
программными средствами ПО. Уровень защиты - Высокий, согласно
Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
ПО ИГ еЛайт
Значение
ПО БОИ-01
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор ПО
v1.6
0хB9543B64
v1.21
0x380D213E
Метрологические и технические характеристики
Значение
2
от 0,1 до 200000
от 1 до 200000
от 1 до 100
Таблица 2 - Метрологические характеристики
Наименование характеристики
1
Диапазон измерения освещённости, лк
Диапазон измерения яркости, кд/м
2
Диапазон измерения коэффициента пульсации, %, не более
Пределы допускаемой основной относительной
погрешности, вызванной отклонением градуировки яркости,
%, не более
±
3
Рисунок 3 - Прибор еЛайт Исполнение 3 (еЛайт02) и исполнение 4 (еЛайт04)
6
12
45
Лист № 4
Всего листов 6
Продолжение таблицы 2
12
Пределы допускаемой основной относительной
погрешности, вызванной отклонением относительной
спектральной характеристики чувствительности
фотометрической головки от спектральной световой
эффективности монохроматического излучения для
дневного зрения, %, не более
±
5
Пределы допускаемой основной относительной
погрешности, вызванной отклонением световой
характеристики от линейной, %, не более
±
3
Пределы допускаемой основной относительной
погрешности измерения освещённости %, не более
±
8
Пределы допускаемой основной относительной
погрешности измерения яркости %, не более
±
10
Пределы допускаемой относительной погрешности
измерения коэффициента пульсаций, %, не более
±
10
Пределы допускаемой дополнительной относительной
погрешности, обусловленной пространственной (угловой)
зависимости фотометрической головки в пределах 10°, %
±
4
Пределы допускаемой дополнительной относительной
погрешности, обусловленной изменением температуры в
зоне измерений на каждые 10° в пределах от 0 до 50°, %
±
4
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
Напряжение питания еЛайт03, еЛайт04, В 5,0
±
0,5
Напряжение питания блока БОИ-01, В 9,0
±
1,0
Напряжение питания блока БОИ-02, В 3,0
±
0,5
Ток потребления еЛайт03, еЛайт04 от внешнего устройства
индикации, мА, не более250
Ток потребления прибора еЛайт01 от внешнего источника
питания, А, не более1,2
Ток потребления прибора еЛайт02 от установленных
элементов питания типа LR6, мА, не более500
Средняя наработка на отказ, часов, не менее 5000
Масса еЛайт03, еЛайт04 г, не более 90
Масса блока БОИ-01, с элементами питания, г, не более470
Масса блока БОИ-02, с элементами питания, г, не более300
Габаритные размеры еЛайт03, еЛайт04, мм, не более 50×145×28
Габаритные размеры блока БОИ-01, мм, не более 70×208×35
Габаритные размеры блока БОИ-02, мм, не более 80×140×23
Нормальные условия эксплуатации приборов «еЛайт»
Температура окружающей среды, °Cот -20 до +50
Относительная влажность воздуха, %, не более 90
Атмосферное давление, мм.рт.ст (кПа)от 600 до 900
(от 80 до 120)
Рабочие условия эксплуатации приборов «еЛайт»
Температура окружающей среды, °Cот +15 до +25
Относительная влажность воздуха, % от 30 до 80
Атмосферное давление, мм.рт.ст (кПа)от 630 до 800
(от 84 до 106,7)
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта и лицевые панели
приборов типографским способом.
Комплектность средства измерений
Количество, шт.
1
1
1
1
4
по
дополнительному
заказу
1
1
1
1
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Исполнение 1
Прибор еЛайт03 или еЛайт04СВМТ.201112.003 или
СВМТ.201112.004
Руководство по эксплуатации сСВМТ.201112.003РЭ
методиками измерений, паспортом и (Приложение В с
методикой поверки изменением № 1)
Блок отображения информации БОИ-01 СВМТ.424179.001
Кабель соединительный БОИ-01 -
Элементы питанияLR6
Комплект принадлежностей -
(кабель для подключения к ПК, адаптеры
беспроводной связи, сетевой адаптер,
сборка аккумуляторная, диск с ПО и т.д.)
Сумка транспортировочная-
Исполнение 2
Прибор еЛайт03 или еЛайт04СВМТ.201112.003 или
СВМТ.201112.004
Руководство по эксплуатации сСВМТ.201112.003РЭ
методиками измерений, паспортом (Приложение В с
и методикой поверкиизменением № 1)
Блок отображения информации СВМТ.424179.002
БОИ-02
Элементы питанияLR6
Комплект принадлежностей (сумка, -
адаптеры беспроводной связи и т.д.)
2
по
дополнительному
заказу
1
1
1
Укладочная транспортная тара-
Исполнение 3
Прибор еЛайт03СВМТ.201112.003
Руководство по эксплуатации с СВМТ.201112.003РЭ
методиками измерений, паспортом и (Приложение В с
методикой поверки изменением № 1)
Комплект принадлежностей (сумка, -
адаптеры беспроводной связи и т.д.)
по
дополнительному
заказу
1
1
1
Укладочная транспортная тара-
Исполнение 4
Прибор еЛайт04СВМТ.201112.004
Руководство по эксплуатации СВМТ.201112.004РЭ
с методиками измерений, паспортом (Приложение В с
и методикой поверкиизменением № 1)
Комплект принадлежностей (сумка, -
адаптеры беспроводной связи и т.д.)
Укладочная транспортная тара-
по
дополнительному
заказу
1
Лист № 6
Всего листов 6
Поверка
проводится по документу СВМТ.201112.003РЭ (Приложение В с изменением № 1),
утвержденному ФБУ «Марийский ЦСМ» 16 апреля 2018 г.
Основные средства поверки:
- установка автоматизированная для поверки люксметров, яркомеров, пульсметров
и радиометров УЛР-1А (рег. № 55961-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и паспорт.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации (СВМТ.201112.003РЭ) «Приборы комбинированные
еЛайт» и методике измерений прибором еЛайт Исполнение 1 (еЛайт01) (СВМТ.424179.001
МИ) коэффициента естественной освещенности (КЕО), искусственной освещенности и
коэффициента пульсации искусственной освещенности с учётом фона естественного освещения.
Нормативные и технические документы, устанавливающие требования к приборам
комбинированным еЛайт
ГОСТ 8.023-2012 ГСИ. Государственная поверочная схема для средств измерений
световых величин непрерывного и импульсного излучений
ТУ 4437-001-40148273-2015 Приборы комбинированные еЛайт. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Эко-Е» (ООО «Эко-Е»)
ИНН 7726760847
Адрес: 117545, г. Москва, ул. Подольских Курсантов, д. 3, стр. 2, оф. 15
Тел.: 8 (499) 341-03-69
Web-сайт:
Е-mail:
В части модернизации приборов комбинированных:
Общество с ограниченной ответственностью «ОПТОХРОМ» (ООО «ОПТОХРОМ»)
ИНН 1215175884
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Эшкинина, д. 25, оф. 92
Тел.: (факс): 8 (8362) 23-24-08
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в республике Марий Эл»
Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3
Тел. (факс): 8 (8362) 41-20-18 (8 (4362) 41-16-94)
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 4118-74 | Приборы для определения пористости образцов горных пород | СПВ-2 | Завод "Гидрометприбор", г.Сафоново | Нет данных | Перейти |
| 18724-99 | Приборы полуавтоматические для сортировки наружных колец железнодорожных подшипников по внутреннему диаметру и ширине дорожки качения | 4161 | Фирма "Робокон", г.Москва | 1 год | Перейти |
| 16075-97 | Приборы вибродиагностические | ВИК-АНТЕС | НПП "ВиКонт", г.Москва | 1 год | Перейти |
| 29752-05 | Приборы для измерения температуры жидких металлов и э.д.с. датчиков активности кислородных зондов | Multi-Lab III | Фирма "Heraeus Electro-Nite International N.V.", Бельгия | 1 год | Перейти |
| 27514-04 | Приборы для измерения твердости по методу Бринелля | ТБ | ООО "Завод испытательных приборов" (ЗИП), г.Иваново | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
