Номер госреестра:
63201-16
Наименование СИ:
Магнитометр вибрационный
Обозначение типа:
7407 VSM
Производитель:
Фирма "LakeShore Cryotronics, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 740778082
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61488
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Магнитометр вибрационный 7407 VSM
Назначение средства измерений
Магнитометр вибрационный 7407 VSM (далее - магнитометр) предназначен для
измерений магнитного момента жидких, объемных и пленочных образцов, электрического со-
противления пленочных образцов в разомкнутой магнитной цепи, напряженности магнитного
поля.
Описание средства измерений
Принцип действия измерения магнитного момента образца основан на явлении
электромагнитной индукции. Исследуемый образец, помещенный в однородное магнитное
поле, приводится в колебательное движение. Магнитное поле колеблющегося образца создает в
расположенныхпоблизостиизмерительныъхкатушкахпеременноенапряжение,
пропорционально магнитному моменту образца. Магнитный момент единицы массы называется
удельной намагниченностью.
Измерение электрического сопротивления основано на четырехзондовом методе.
Магнитометр состоит из намагничивающих устройств, головной части вибрационного
магнитометра и блока электроники. Управление магнитометром происходит с помощью персо-
нального компьютера со специальным программным обеспечением «Lake Shore VSM Software»,
работающим в среде Windows.
Намагничивающее устройство представляет собой блок питания, электромагнит или ка-
тушки Гельмгольца, которые позволяют создавать необходимую напряженность магнитного
поля.
Магнитное поле создается в межполюсном зазоре электромагнита электрическим то-
ком, протекающим по его намагничивающим обмоткам.
Для создания магнитного поля высокой однородности до 100 Э используют катушки
Гельмгольца. Внешний вид магнитометра представлен на рисунке 1.

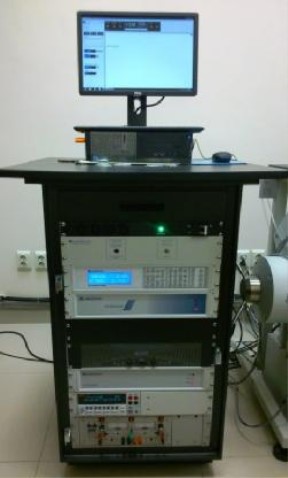

а – компьютер и блок электроники

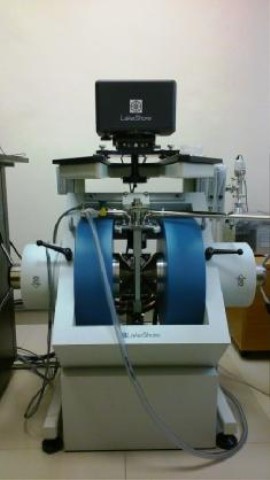

б – электромагнит
Место
нанесения
знака
утверждения
типа
Место
нанесения
поверительного
клейма
Лист № 2
Всего листов 6
в – катушки Гельмгольца

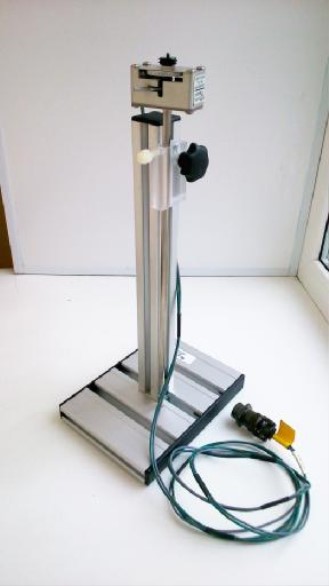

г – приставка для измерения электриче-
ского сопротивления
Рисунок 1 – Внешний вид магнитометра
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления процессом измерений и
обработки данных. Полученные данные автоматически сохраняются в трех форматах: OC File –
рисунок, Text Document – данные в виде таблиц, DAT File – полные данные с названием
эксперимента и его параметрами.
ПО имеет защиту от несанкционированного доступа через пароль. При запуске програм-
мы вводится имя пользователя и пароль, что позволяет идентифицировать лицо, проводившее
измерение.
ПО представляет собой прикладную программу на базе Windows. ПО устанавливается с
CD-диска. Инсталляция выполняется запуском программы Setup.
При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не
может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает
влияния на метрологические характеристики магнитометра.
Идентификационные данные программного обеспечения для измерения магнитного
момента
Идентификационные данные (признаки)Значение
Наименование ПО Lake Shore VSM Software
Идентификационное наименование ПО VSM Version 4
Номер версии (идентификационный номер) ПО 4.6.0
Цифровой идентификатор ПО
28D17732C366E277C56C9C3188B1B6D0
Алгоритм вычисления цифрового идентифика-
тора ПО
MD 5
Лист № 3
Всего листов 6
Идентификационные данные программного обеспечения для измерения электрического
сопротивления
Идентификационные данные (признаки)Значение
Наименование ПО MR Measurement System
Идентификационное наименование ПО MR system main application
Номер версии (идентификационный номер) ПО 2.3.0
Цифровой идентификатор ПО
1339F004D1A9E7111E445E924416020E
Алгоритм вычисления цифрового идентифика-
тора ПО
MD 5
Measurement System от
уровню «средний» по
Уровень защиты ПО Lake Shore VSM Software и MR
непреднамеренных и преднамеренных изменений соответствует
Р 50.2.077-2014.
Метрологические и технические характеристики
Наименование характеристики
%
±6,0
кА/м
(кЭ)
1970 (24,8)
1760 (22,1)
1440 (18,1)
1300 (16,3)
%
±5,0
±8,0
±9,0
%
±5,0
%
5,0
1
Диапазон измерений магнитного момента
Единица
измерения
2
А·м
2
(Гс·см
3
)
Значение характе-
ристики
3
0,070 – 0,085
(70 – 85)
А/м
(Э)
7958
(100)
Ом
0,01 – 1,1
Пределы допускаемой относительной погрешности при из-
мерении магнитного момента
Максимальная напряженность магнитного поля, создавае-
мого электромагнитом, при нормальных условиях, не ме-
нее:
-
в зазоре 16,3 мм
-
в зазоре 22,9 мм
-
в зазоре 33 мм
-
в зазоре 38,1 мм
Пределыдопускаемойотносительнойпогрешности
измерения напряженности постоянного магнитного поля,
при нормальных условиях:
-
в зазоре 16,3 и 22,9 мм
-
в зазоре 33 мм
-
в зазоре 38,1 мм
Максимальнаянапряженностьмагнитногополя,
воспроизводимого катушками Гельмгольца
Пределыдопускаемойотносительнойпогрешности
измерения напряженностимагнитногополя,
воспроизводимого катушками Гельмгольца
Диапазон измерения электрического сопротивления
Предел допускаемого среднего квадратического отклонения
(СКО)случайнойсоставляющейотносительной
погрешности при измерении электрического сопротивления
Лист № 4
Всего листов 6
23
мм 350×330×310
мм 630×1150×930
мм 760×780×1080
мм 440×320×540
мм 90×60×1360
23
мм350×290×830
1
Габаритные размеры (длина х ширина х высота):
-
головная часть вибрационного магнитометра
-
электромагнит
-
блок электроники
-
вакуумный насос
-
блок питания
1
-
катушки Гельмгольца
Питание от трехфазной сети переменного тока:
-
напряжение
-
частота
В380±38
Гц 55±5
Диапазон показаний магнитного момента, А·м
2
………………..………..……..1·10
-10
– 1
(Гс·см
3
)………………………………....(1·10
-7
– 1·10
3
)
Диапазон показаний электрического сопротивления, Ом……………………….0,05 – 10
7
Интервал рабочих температур:
- с использованием криостата, К……………………………………………..........4,2 – 450
- с использованием высокотемпературной опции, К…………………………..303 – 1273
Масса измеряемого образца, г………………………………………………….…....(0 – 10)
Условия эксплуатации:
- температура окружающей среды, °С………………………………………………..10-35
- относительная влажность воздуха, %, не более……………………………………….80
Срок службы, лет, не менее……………………………………………………………….15
Знак утверждения типа
наносится на блок электроники магнитометра методом наклейки и на титульный лист Паспорта
типографским способом или иным способом.
Комплектность средства измерений
ОбозначениеКол-во
2 3
7407 VSM
1
1
1
1
1
1
1
3
Наименование
1
Магнитометр вибрационный 7407 VSM в том
числе:
- головная часть вибрационного магнитометра
- электромагнит
- катушки Гельмгольца
- приставка для измерения электрического
сопротивления
- блок питания
- блок электроники
- вакуумный насос
- криостаты (высокотемпературный, низкотем-
пературный и универсальный)
- система циркуляции охлаждающей жидкости
- персональный компьютер
Программное обеспечение
1
1
Lake Shore VSM Software1
Лист № 5
Всего листов 6
1
Программное обеспечение
Паспорт на русском языке
ГСИ. Магнитометр вибрационный 7407 VSM.
Методика поверки.
23
MR Measurement System1
002-2014 ПС 1
МП 105-261-2014 1
Поверка
осуществляется по документу МП 105-261-2014 «ГСИ. Магнитометр вибрационный 7407 VSM.
Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2015 г.
Основные средства поверки:
-
эталон единицы сопротивления 3-го разряда номинального значения 0,01 Ом, КТ 0,01 (ка-
тушка электрического сопротивления Р310);
-
эталон единицы сопротивления 3-го разряда номинального значения 0,1 Ом, КТ 0,01 (ка-
тушка электрического сопротивления Р321);
-
эталон единицы сопротивления 3-го разряда номинального значения 1 Ом, КТ 0,01 (катуш-
ка электрического сопротивления Р321);
-
ГСО 9444-2009 СО удельной намагниченности железо-иттриевого граната (SRM 2853),
удельная намагниченность 27,6 А·м
2
/кг, расширенная неопределенность 0,1 А·м
2
/кг;
-
Тесламетр ТХ-4/1, диапазон (0,01-1,0) Тл: δ=±[1,5+0,5(Вд/Вх-1)] %; (1,001-1,999) Тл:
δ=±3,0 %.
Сведения о методиках (методах) измерений
Методика измерений представлена в паспорте магнитометра.
Нормативные и технические документы, устанавливающие требования к магнитометру
вибрационному 7407 VSM
1. ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной
индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техниче-
ские условия.
3. Техническая документация LakeShore
Cryotronics, Inc
, США.
Изготовитель
LakeShore Cryotronics, Inc., США
575 McCorkle Blvd., Westerville, Ohio 43082-8888
Тел. (614) 891-8888
Факс (614) 891-2243
Заявитель
Федеральное государственное автономное образовательное учреждение высшего профессио-
нального образования «Уральский федеральный университет имени первого Президента России
Б.Н.Ельцина»
Юридический адрес: 620002, Россия, г. Екатеринбург, ул. Мира, 19
Почтовый адрес: 620002, Россия, г. Екатеринбург, ул. Мира, 19
Тел: 8(343) 374-03-62
Факс: 8 (343)374-38-84
Е-mail:
Лист № 6
Всего листов 6
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФГУП«Уральскийнаучно-
исследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18; Факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32151-06 | Магнитометр | ОМИ | АОЗТ "Криомаг", г.С.-Петербург | 1 год | Перейти |
| 64239-16 | Магнитометр контрольный | МК | АО "НПП "Радар ммс", г.С.-Петербург | 2 года | Перейти |
| 63201-16 | Магнитометр вибрационный | 7407 VSM | Фирма "LakeShore Cryotronics, Inc.", США | 1 год | Перейти |
| 80923-21 | Магнитометр вибрационный | 8604 | Lake Shore Cryotronics, США. Адрес: 575 McCorkle Blvd., Westerville, Ohio 43082-8888, США | 1 год | Перейти |
| 62736-15 | Магнитометр трехкомпонентный | ТКМ | ОАО "НИИ электроизмерительных приборов" (Электромера), г.С.-Петербург | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
