Номер госреестра:
63199-16
Наименование СИ:
Пылемеры
Обозначение типа:
PL-3
Производитель:
Фирма "Emag-Serwis Sp. z o.o.", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61486
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пылемеры PL-3
Назначение средства измерений
ПылемерыPL-3(далее –пылемеры) предназначены дляизмерениймассовой
концентрации аэрозольных частиц (пыли) различного происхождения.
Описание средства измерений
Принцип действия пылемеров основан на регистрации оптического излучения. Луч,
формируемый лазерным диодом, попадает в измерительную камеру и рассеивается
аэрозольнымичастицами,пересекающимилуч.Рассеянное излучение регистрируется
фотоприёмником.Интенсивностьрассеянногоаэрозольнымичастицамиизлучения
пропорциональна массовой концентрации частиц.

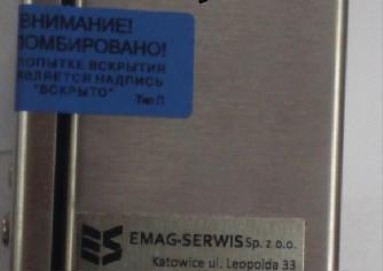

На рисунке 1 изображён внешний вид пылемеров и способ пломбировки корпуса от
несанкционированного доступа. Знак поверки наносится на свидетельство о поверке или
корпус, если условия эксплуатации пылемеров обеспечивают сохранность знака поверки в
течение всего интервала между поверками.
Рисунок 1 – Внешний вид пылемеров PL-3 с указанием способов
пломбировки корпуса и нанесения знака поверки
Конструктивно пылемеры состоят из одного блока. В пылемерах отсутствует система
принудительной прокачки пробы аэрозольных частиц.
Для получения измерительной информации в единицах массовой концентрации пыли
(мг/м
3
) пылемеры должны быть предварительно отградуированы на месте эксплуатации
(например, с использованием гравиметрического метода по МУК 4.1.2468-09 «Измерение
массовых концентраций пыли в воздухе рабочей зоны предприятий горнорудной и нерудной
промышленности. Методические указания»).
Для передачи измерительной информации применяется аналоговый выход (0,4 – 2)В.
Место пломбирования корпуса
Место нанесения знака поверки
Лист № 2
Всего листов 3
Пылемеры относятся к взрывозащищенному электрооборудованию группы I по
ТР ТС 012/2011 по ГОСТ Р МЭК 60079-0-2011 с видом взрывозащиты «искробезопасная
электрическая цепь» по ГОСТ Р МЭК 60079-11-2010 и «защита оборудования и передающих
систем, использующих оптическое излучение» по ГОСТ Р 52350.28-2007 (МЭК 60079-28:2006).
Программное обеспечение
Пылемеры имеют встроенное программное обеспечение (ПО). ПО предназначено для
сбора, обработки, отображения и передачи результатов измерений на внешние устройства сбора
данных. Пылемеры имеют «средний» уровень защиты программного обеспечения от
преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При
нормировании метрологических характеристик учтено влияние ПО. Идентификационные
данные ПО приведены в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
65a6feaaf7e7bcda49f192ed0dec44ae
(MD5)
Таблица 1
Значение
ESP v1.08 lock
версия не ниже 1.08
Метрологические и технические характеристики
1. Диапазон показаний, мг/м
3
от 0 до 250
2. Диапазон измерений, мг/м
3
от 15 до 200
3. Пределы допускаемой относительной погрешности, %±20
Примечание: метрологические характеристики установлены с применением тестового аэрозоля.
4. Габаритные размеры (Д х Ш х В), мм153 х 88 х 262
5. Масса, кг, не более2,5
6. Напряжение сети электрического питания постоянного тока, Вот 9 до 16
7. Потребляемая мощность, В∙А, не более0,25
8. Наработка на отказ, ч, не менее5000
9. Средний срок службы, лет5
10. Условия эксплуатации:
-
диапазон температуры окружающей среды,
°
Сот 0 до 40
-
диапазон относительной влажности (без конденсата), %от 10 до 95
-
диапазон атмосферного давления, кПаот 84 до 107
Знак утверждения типа
наносится на корпус пылемера с помощью наклейки и титульный лист руководства по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
Основная комплектность поставки приведена в таблице 2.
Таблица 2
Наименование
Пылемер PL-3
Разъём для подключения пылемера PL-3
Руководство по эксплуатации
Методика поверки МП-242-1928-2015
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП-242-1928-2015 «Пылемеры PL-3. Методика поверки»,
утверждённому «12» октября 2015 г. ФГУП «ВНИИМ им. Д.И. Менделеева».
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в
аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная
поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и
порошкообразных материалов», относительная погрешность не более ±10 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пылемерам
PL-3
1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация изготовителя.
Изготовитель
«Emag-Serwis Sp. z o.o.», Польша
Адрес: 40-189 Katowice, ul.Leopolda, 33
Тel: +48 (32) 700-21-00; fax: +48 (32) 258-93-00
Е-mail:
web:
Заявитель
Общество с ограниченной ответственностью «Комплексные автоматизированные системы», РФ
Адрес: 634009, Томск, ул. Р. Люксембург, д. 19, оф.21
Тел: +7 (3822) 51-67-61
Е-mail:
web:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Тел: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Е-mail:
web:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
