Номер госреестра:
63176-16
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LZZB (4MA7)
Производитель:
Фирма "Shanghai DYH Electric Power Equipment Co. Ltd.", Китай; Фирма "Xiamen DYH Technology Co., Ltd.", Китай; Фирма "Dalian No. 1 Instrument Transformer Co., Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.02.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61462
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока LZZB (4MA7)
Назначение средства измерений
Трансформаторы тока LZZB (4MA7) (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты
,
в составе комплектных распределительных устройств.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДСпеременным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы по принципу конструкции – опорные, с литой изоляцией. По числу
ступеней трансформации – одноступенчатые. С одним коэффициентом трансформации. При
установке помещаются в ячейку комплектного распределительного устройства.
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную
изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на
верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов
М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой
крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка,
закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Обозначения каждой из модификации трансформаторов в документах на поставку и
эксплуатационных документах могут содержать от 1 до 14-ти буквенно-цифровых знаков и
символов после указанного наименования в описании типа, относящихся к номинальным
значениям напряжения трансформаторов, конструктивным особенностям вводов и выводов,
установочным размерам и видам комплектного распределительного устройства, для которых
они предназначены (например, LZZBJ9-36/250W1G1, LZZBJ9-12/150b/2, 4MA72/4 и т.д.)
Расшифровка условного обозначения трансформаторов:
LZZB X(XX
) –X(XX) (/XXXX)(/)XXX
Cтруктурный код
Наибольшее рабочее напряжение, кВ
Трансформатор тока
Номер исполнения
Номинальная ширина
Лист № 2
Всего листов 5
Рабочее положение трансформаторов в пространстве – любое. На боковой стенке корпуса
трансформаторы имеют табличку технических данных.
Внешний вид возможных исполнений трансформаторов, места пломбирования и
нанесения знака поверки представлены на рисунке 1.
4MA
7 (X) –(/) X
Вариант исполнения
Трансформатор тока
Класс напряжения: «2» - 6 кВ или 10 кВ; «4» - 20 кВ или 35 кВ
а)
б)
Место
пломбирования
Место
нанесения знака
поверки
г)
в)
Место
пломбирования
Место
нанесения знака
поверки
Лист № 3
Всего листов 5

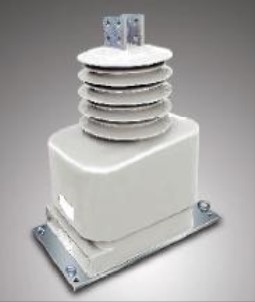

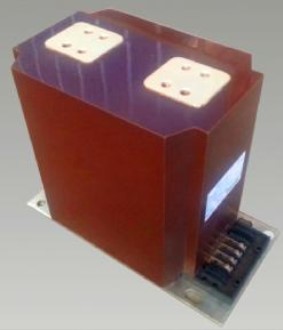

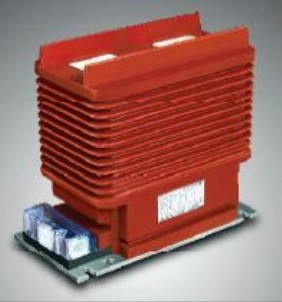

Рисунок 1 - Внешний вид трансформаторов:
LZZB - а), б), в), г), д)
4MA7 –а), з), и)
Метрологические и технические характеристики
от 5 до 60
от 5 до 50
от 5 до 10
Таблица 1 – Метрологические и технические характеристики
Характеристика
Значение для
модификаций
6; 10; 20; 35
7,2; 12; 24; 40,5
от 5 до 4000
1; 5
50
0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
Номинальное напряжение трансформатора, кВ
Наибольшее рабочее напряжение, кВ
Номинальное значение силы первичного тока, А
Номинальное значение силы вторичного тока, А
Номинальная частота переменного тока, Гц
Класс точности вторичной обмотки для измерений и учета
Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка обмотки для измерений и учета с
коэффициентом мощности cos φ
2
= 0,8, В∙А
Номинальная вторичная нагрузка вторичной обмотки для защиты с
коэффициентом мощности cos φ
2
= 0,8, В∙А
Номинальный коэффициент безопасности
вторичных обмоток для измерений и учета, не более
д)ж)
Место
пломбирования
Место
и)
з)
пломбирования
Место
нанесения знака
поверки
Место
нанесения знака
поверки
Лист № 4
Всего листов 5
Характеристика
от 10 до 20
-
модификации LZZB
от 335×149×221
до 495×310×760
Продолжение таблицы 1
Значение для
модификаций
Номинальная предельная кратность вторичной обмотки для защиты, не
менее
Характеристика
Значение для
модификаций
30
Средний срок службы, лет
Габаритные размеры, мм
от 325×148×220
-
модификации 4MA7
до 435×178×280
Масса трансформатора, кг:
-
модификации LZZB от 29 до 143
-
модификации 4MA7
от 19 до 143
Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69, при этом диапазон
изменения температуры окружающего воздуха от минус 5 °С до 40 °С.
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора и
типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 – Комплектность
№ п/пНаименование изделия
1 Трансформатор тока
2Паспорт
Количество
1 шт.
1 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5
(Госреестр № 27007-04); прибор сравнения КНТ-05 (Госреестр № 37854-08); магазин нагрузок
МР 3027 (Госреестр № 34915-07).
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока LZZB (4MA7)
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. Техническая документация фирмы изготовителя.
Лист № 5
Всего листов 5
Изготовители
Фирма Shanghai DYH Electric Power Equipment Co., Ltd.
Адрес: No.118, East Huancheng Road, Nanqiao Town, Fengxian District, Shanghai, P.R.China
Тел.: 86-021-67103941; Факс: 86-021-67103944
Сайт:
Фирма Xiamen DYH Technology Co., Ltd.
Адрес: No.19, Xiang Ming Road, Torch (Xiang’ an) Industrial Zone, Xiamen, Fujian Province,
P.R.China
Тел.: 86-0592-7766900; Факс: 86-0592-5212063
Сайт:
Фирма Dalian No.1 Instrument Transformer Co., Ltd.
Адрес: Liujia Taiping Industrial Park, Pulandian, Dalian, Liaoning Province, P.R.China
Тел.: 86-0411-83148653; Факс: 86-0411-83148664
Сайт:
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»), г. Москва
Адрес: 115184, г. Москва, ул. Большая Татарская, д.9
Тел.: (495) 737-24-13; Факс: (495) 737-23-85
Сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
