Приложение к свидетельству № 61446
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы серии ТС701
Назначение средства измерений
Калибраторы серии ТС701 (далее по тексту - калибраторы) предназначены для
воспроизведения нормированных значений линейных перемещений при поверке и калибровке
контактных навесных и бесконтактных измерителей перемещений.
Описание средства измерений
Принцип действия калибраторов основан на преобразовании задаваемых линейных
перемещенийвэлектрическийсигнал,изменяющийсяпропорциональнолинейным
перемещениям.
Конструктивно калибраторы выполнены в виде стойки, на которой расположены
направляющие для перемещения подвижной каретки c установленным в ней подвижным
шпинделем, основания с установленным неподвижным шпинделем соосно с подвижным
шпинделем. Подвижная каретка связана с датчиком линейных перемещений. Перемещение
подвижной каретки производится при помощи микрометрического винта. Информация о
произведённом перемещении поступает в отсчётное устройство, где обрабатывается и
выводится на индикацию в единицах длины.
Калибраторы изготавливаются в двух исполнениях:
– исполнение 1 (рисунок 1) – в качестве отсчетного устройства служит цифровое
отсчётное устройство линейных перемещений;
– исполнение 2 (рисунок 2) – в качестве отсчетного устройства служит цифровая
измерительная система на базе интерфейсного модуля и программно-технического комплекса
(ПТК).
Каждое исполнение калибраторов имеет следующие модификации:
– модификации исполнения 1: ТС701-12-1-Z, ТС701-25-1-Z; ТС701-50-1-Z; ТС701-60-1-Z;
ТС701-100-1-Z (рисунок 1), где Z – параметр по пределам допускаемой погрешности;
– модификации исполнения 2: ТС701-12-2-Z, ТС701-25-2-Z; ТС701-50-2-Z; ТС701-60-2-Z;
ТС701-100-2-Z (рисунок 2), где Z – параметр по пределам допускаемой погрешности.
Модификации калибраторов отличаются метрологическими характеристиками, способом
крепления измерительной стойки, пределами допускаемой погрешности, габаритными
размерами и массой.
Обозначение калибратора:
ТС701-X-Y-Z,
где
ТС701 –номер проекта предприятия разработчика калибраторов;
X- диапазон измерений линейных перемещений, мм;
Y- исполнение по виду отсчетного устройства;
Z- параметр по пределам допускаемой погрешности (0,2; 0,5; 1,0).
Лист № 2
Всего листов 6
а)б)
в)

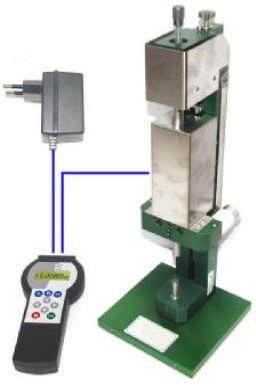

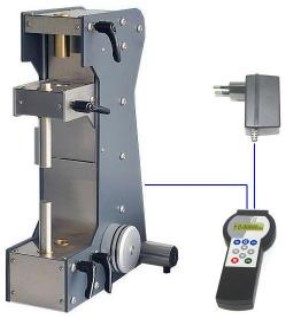

Рисунок 1 - Калибраторы серии ТС 701 исполнения 1:
а) ТС701-12-1-Z и ТС701-25-1-Z;
б) ТС701-50-1-Z;
в) ТС701-60-1-Z и ТС701-100-1-Z
Лист № 3
Всего листов 6

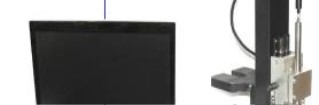

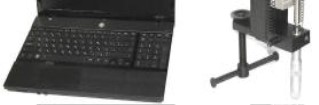

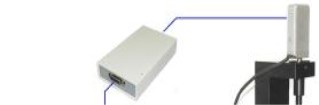

а)б)
в)
Рисунок 2 - Калибраторы серии ТС701 исполнения 2:
а) ТС701-12-2-Z и ТС701-25-2-Z;
б) ТС701-50-2-Z;
в) ТС701-60-2-Z и ТС701-100-2-Z
Программное обеспечение
Цифровое отсчётное устройство калибраторов исполнения 1 программного обеспечения
не содержит.
Программное обеспечение калибраторов исполнения 2 предназначено для отображения
цифрового значения воспроизведенного линейного перемещения на мониторе персонального
компьютера.
Таблица 1 - Программное обеспечение
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
-
калибратор ТС-701
V 1. ХХ
9d9ccdd5b0d8da66a51378e17132a30c
Другиеидентификационныеданные(если алгоритм MD5 CRC
имеются)
Лист № 4
Всего листов 6
Программное обеспечение встроено в персональный компьютер и осуществляет
функции индикации и управления. За метрологически значимое принимается все ПО.
Программное обеспечение защищено от преднамеренных изменений с помощью пароля и
авторизации пользователей. При работе с системой пользователь не имеет возможности влиять
на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения калибраторов соответствует уровню «средний» в
соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Диапазон воспроизведений линейных перемещений калибраторов
Модификация калибраторов
Диапазон воспроизведений
линейных перемещений, мм
ТС701-12-1-Z, ТС701-12-2-Z
ТС701-25-1-Z, ТС701-25-2-Z
ТС701-50-1-Z, ТС701-50-2-Z
ТС701-60-1-Z, ТС701-60-2-Z
ТС701-100-1-Z, ТС701-100-2-Z
от 0 до 12
от 0 до 25
от 0 до 50
от 0 до 60
от 0 до 100
Таблица 3 - Пределы допускаемой погрешности воспроизведения линейных перемещений
калибраторов при температуре окружающего воздуха (20 ± 2) °С
Параметр
(Z)
Пределы допускаемой погрешности*
Абсолютной, мкм, в Относительной, % , в
диапазоне перемещенийдиапазоне перемещений
от 0 до 300 мкм включ. свыше 300 мкм
Шаг дискретности
отсчета, мкм
0,2± 0,2
0,5± 0,5
1,0± 1,0
± 0,06 0,1
± 0,15 0,25
± 0,30 0,5
Примечание: * - без учета шага дискретности отсчета.
Таблица 4 - Габаритные размеры калибраторов (без учета отсчетного устройства)
Модификации калибраторов
ТС701-12-1-Z, ТС701-12-2-Z
ТС701-25-1-Z, ТС701-25-2-Z
ТС701-50-1-Z, ТС701-50-2-Z
ТС701-60-1-Z, ТС701-60-2-Z
ТС701-100-1-Z, ТС701-100-2-Z
Габаритные размеры, мм, не более
(длина х ширина х высота)
250х250х480
250х250х500
160х160х450
190х190х520
230х200х370
Таблица 5 - Масса калибраторов (без учета отсчетного устройства)
Модификации калибраторов
ТС701-12-1-Z, ТС701-12-2-Z
ТС701-25-1-Z, ТС701-25-2-Z
ТС701-50-1-Z, ТС701-50-2-Z
ТС701-60-1-Z, ТС701-60-2-Z
ТС701-100-1-Z, ТС701-100-2-Z
Масса, кг, не более
14
15
10
17
20
Лист № 5
Всего листов 6
Питание калибраторов осуществляется от сети переменного тока (через источник сетевого
питания).
Параметры электрической сети:
- напряжение, В…………………….230 ± 10 %;
- частота, Гц …………………………50 ± 1.
Вероятность безотказной работы калибраторов за 2000 часов, не менее - 0,9.
Средний срок службы калибраторов не менее 10 лет.
Диапазон рабочих температур,
°
Сот 18 до 22
Относительная влажность, % от 40 до 80.
Знак утверждения типа
наносится на футляр калибраторов методом наклейки и на титульном листе паспорта
типографским методом.
Комплектность средства измерений
Таблица 5 - Комплектность средств измерений
Наименование
Калибратор (в соответствии с модификацией)
Футляр
Руководство по эксплуатации ТС701-1.00.00.00РЭ
Методика поверки
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 63161-16 «Калибраторы серии ТС701.
Методика поверки», утвержденным ФГУП «ВНИИМС» 21 сентября 2015 г.
Основные средства поверки:
– система лазерная измерительная ML10 (Госреестр № 19017-05).
Знак поверки в виде голографической наклейки наносится на основание калибратора. Знак
поверки в виде оттиска клейма поверителя наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» руководства по эксплуатации
калибраторов.
Нормативные и технические документы, устанавливающие требования к калибраторам
серии ТС701
ТУ 4271-017-99369822-13 «Калибраторы серии ТС701. Технические условия».
Изготовитель
ООО «Тестсистемы»
ИНН 3702524018
Юридический адрес: 153027, РФ, г. Иваново, ул. Павла Большевикова, д. 27
Почтовый адрес: 153012, РФ, г. Иваново, а/я 251
Тел/факс. (4932) 590-884, 590-885;
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2016 г.
