Номер госреестра:
63074-16
Наименование СИ:
Теплосчетчики ультразвуковые
Обозначение типа:
vario3
Производитель:
Фирма "Techem Energy Services GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.02.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61354
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчётчики ультразвуковые vario3
Назначение средства измерений
Теплосчётчики ультразвуковые vario3 предназначены для измерения тепловой энергии,
расхода, объема и температуры теплоносителя в открытых и закрытых системах теплоснабже-
ния, горячего водоснабжения, охлаждения (кондиционирования).
Описание средства измерений
Принцип действия теплосчётчиков ультразвуковых vario3 основан на измерении объема
и температуры теплоносителя в подающем и обратном трубопроводах и последующем
вычислении тепловой энергии путем обработки результатов измерений тепловычислителем.
Теплосчётчики ультразвуковые vario3 состоят из ультразвукового преобразователя
расхода, тепловычислителя и комплекта из двух подобранных термометров сопротивления
Pt500.
Теплосчётчики ультразвуковые vario3 при изготовлении могут быть запрограммированы
для монтажа как на подающем, так и на обратном трубопроводе. Возможны следующие вари-
анты изготовления: для систем теплоснабжения, для систем охлаждения и комбинированный
-
для систем теплоснабжения и охлаждения (кондиционирования).

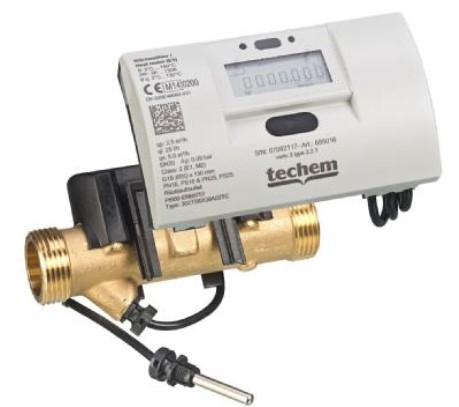

Внешний вид теплосчётчиков ультразвуковых vario3 представлен на рисунке 1.
Рисунок 1
-
Теплосчётчики ультразвуковые vario3
Ультразвуковой преобразователь расхода измеряет расход теплоносителя с помощью
ультразвуковых импульсов, попеременно посылаемых электроакустическими датчиками в
направлении потока и против него. Разность времени прохождения сигнала от излучателя к
приемнику в направлении потока и против потока пропорциональна расходу. На основании
разности измеренных значений времени рассчитывается значение расхода.Дополнительно
осуществляется постоянное самотестирование прибора: проверка состояния измерительных
каналов с выдачей кодов ошибок в случаях наличия воздуха или загрязнений в проточной части
преобразователя расхода.
Преобразователи расхода различаются резьбовым и фланцевым присоединением к
трубопроводу.
Комплект термометров сопротивления измеряет температуру теплоносителя в подаю-
щем и обратном трубопроводах.
Лист № 2
Всего листов 5
Тепловычислительобрабатываетрезультатыизмеренийивыводитихна
жидкокристаллический дисплей, который может быть закреплён как на самом преобразователе
расхода, так и отдельно от него. Электрическое соединение между преобразователем расхода и
тепловычислителем осуществляется электрическим кабелем.
Теплосчётчики ультразвуковые vario3, по умолчанию, укомплектованывстроенным
радиомодулем (рабочая частота 868,95 МГц), с возможностью подключения к беспроводной
системе учета коммунальных ресурсов «Data TSS» или к другим системам, работающим по
открытому стандарту OMS и протоколу беспроводной связи m-bus. Так же теплосчётчики
ультразвуковые vario3 могут быть укомплектованы следующими коммуникационными модуля-
ми:
– Интерфейс M-bus + 2 импульсных выхода (пропорциональных энергии и объему);
– Интерфейс M-bus + 2 импульсных входа (подключение дополнительных расходомеров);
– Интерфейс RS–485; RS–232.
Теплосчётчики ультразвуковые vario3 отображают на жидкокристаллическом дисплее
следующие параметры:
– тепловую мощность, кВт, МВт;
– объем теплоносителя, м
3
;
– температуру теплоносителя в подающем и обратном трубопроводах, ºС;
– разность температур в подающем и обратном трубопроводах, °С;
– мгновенный расход теплоносителя, м
3
/ч;
– тепловую энергию, кВт·ч, МВт·ч;
– время, ч;
– коды ошибок.
Теплосчётчики ультразвуковые vario3 работают от 2 литиевых элементов «A» и имеют
энергонезависимую память, в которой хранятся месячные и суточные значения не менее 5 лет.
На корпусе тепловычислителя предусмотрены места для опломбирования. На рисунке 2
указаны места заводской пломбировки от несанкционированного доступа.
Программное обеспечение
Теплосчётчики ультразвуковые vario3 классифицируются как простые автономные
измерительные приборы с защищённым интерфейсом. Всей работой прибора управляет

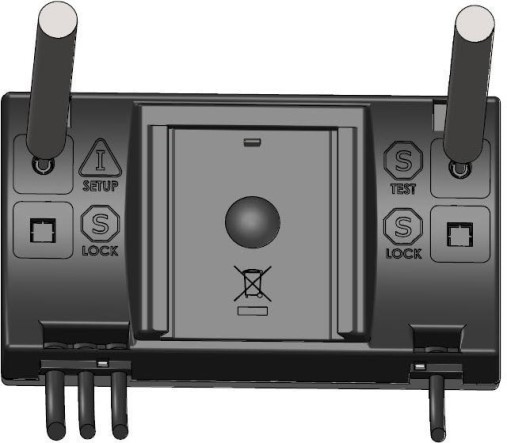

Рисунок 2
-
Места пломбировки теплосчётчиков ультразвуковых vario3
Места пломбировки
Лист № 3
Всего листов 5
программа, которая записывается в ПЗУ на этапе производства и не может быть изменена
преднамеренно или случайно во время эксплуатации. Снять защиту можно только повредив
заводскую пломбу.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений
соответствует уровню «Средний», согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
-
Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
5098-609
25010301
32717
Метрологические и технические характеристики
Диаметры условного прохода, диапазоны измерений расхода теплоносителя и порог
чувствительности приведены в таблицах 2.1 и 2.2.
тельно и, л/ч
тельно и, л/ч
Таблица 2.1
-
Диаметры, диапазоны измерений расхода и порог чувствительности
Ду, мм15152020252540506580
Q
макс
, м
3
/ч 1,2 3 3 5 71220305080
Q
ном
, м
3
/ч 0,6 1,5 1,5 2,5 3,5 610152540
Q
мин
, м
3
/ч 0,006 0,015 0,015 0,025 0,035 0,06 0,1 0,15 0,25 0,04
Порог
ст
чувстви-
3 3 3 5 71220305080
Таблица 2.2
-
Диаметры, диапазоны измерений расхода и порог чувствительности
Ду, мм100150150150200200250250250
Q
макс
, м
3
/ч200300500800800 1200800 1200 2000
Q
ном
, м
3
/ч100150250400400600400600 1000
Q
мин
, м
3
/ч 1,0 1,5 2,5 4,0 4,0 6,0 4,0 6,0 10,0
Порог
ст
чувстви-
200300500800800 1200800 1200 2000
Пределы допускаемой относительной погрешности измерения объёма,
d
р
:
– для класса 1, % (
но не более чем ± 3,5 %)
± (1+0,01·Q
ном
/Q)
– для класса 2, % (
но не более чем ± 5 %)
± (2+0,02·Q
ном
/Q)
гдеQ
ном
– номинальный расход, м
3
/ч;
Q – измеренный расход, м
3
/ч.
Диапазоны измерений температуры, Θ:
– основной диапазон (отопление, горячее водоснабжение), °Сот плюс 2 до плюс 150
– альтернативный диапазон 1 (кондиционирование), °Сот плюс 2 до плюс 130
– альтернативный диапазон 2 (охлаждение), °Сот плюс 2 до плюс 50
Диапазон измерений разности температур, ΔΘ
– основной диапазон, °Сот плюс 3 до плюс 150
– альтернативный диапазон 1, °Сот плюс 3 до плюс 130
– альтернативный диапазон 2, °Сот плюс 3 до плюс 30
Пределы допускаемой относительной погрешности вычислителя в комплекте с датчиками
температуры при вычислении разности температур,
d
вt
,
%± (1+4·ΔΘ
min
/ΔΘ
i
)
где
D
Q
min
– значения наименьшей разности температур, °С;
D
Q
i
–значениеизмереннойразноститемпературвподающемиобратном
трубопроводах, °С.
Лист № 4
Всего листов 5
Пределы допускаемой относительной погрешности при вычислениях тепловой
энергии,
d
,
%± (
d
р
+
d
вt
)
Пределы допускаемой относительной погрешности хода часов,
d
Т
,
% ± 0,05
Максимальное рабочее давление, МПа1,6
Потеря давления (на Q
ном
), МПа, не более0,07
Рабочие условия применения:
– теплоносительвода
– температура окружающего воздуха, °Сот плюс 5 до плюс 55
– температура окружающего воздуха (при хранении), °Сот минус 25 до плюс 60
– относительная влажность воздуха, %от 20 до 95
– атмосферное давление, кПаот 61 до 106,7
Напряжение встроенного элемента питания, В3,6
Габаритные размеры и масса теплосчётчиков ультразвуковых vario3 приведены в табли-
цах 3.1 и 3.2.
Таблица 3.1 – Габаритные размеры и масса
Ду, мм15
длина, мм 110
ширина*, мм 48,5
высота*, мм 85,5
масса*, кг1,4
15 20
110 130
48,5 48,5
85,5 85,5
1,41,5
20 25
130 260
48,5 31,75
85,5 72,5
1,52,9
25 40 50 65 80
260 300 270 300 300
31,75 50,80 145 168 184
72,5 81,5 145 168 184
2,95,110,713,216,8
Примечание: * – В зависимости от комплектации возможны изменения параметров.
Таблица 3.2 – Габаритные размеры и масса
Ду, мм
длина, мм
ширина, мм
высота, мм
масса, кг
100 150
360 500
220 300
220 300
21,7 37,0
150 150 200 200 250 250 250
500 500 500 500 600 600 600
300 300 360 360 425 425 425
300 300 360 360 425 425 425
37,0 36,0 49,0 49,0 79,0 79,0 75,0
Знак утверждения типа
наносится на лицевую панель методом офсетной печати и на титульный лист паспорта
типографским способом.
Комплектность средства измерений
Комплектность поставки средства измерений приведена в таблице 4.
Таблица 4 – Комплектность поставки средства измерений
Наименование
Теплосчётчик ультразвуковой vario3
Паспорт
Руководство по эксплуатации (по запросу)
Методика поверки РТ-МП-2389-449-2015
Комплект присоединителей (в соответствии с заказом)
Шаровый кран для термометра сопротивления (в соответствии с заказом)
Приемный радиомодуль (в соответствии с заказом)
Оптосчитыватель инфракрасный (в соответствии с заказом)
Гильза погружная для термометра сопротивления (в соответствии с заказом)
Количество
1 шт.
1 экз.
1 экз.
1 экз.
–
–
–
–
–
Лист № 5
Всего листов 5
Поверка
осуществляется в соответствии с документом РТ-МП-2389-449-2015 «ГСИ. Теплосчётчики
ультразвуковые vario3», утвержденным ФБУ «Ростест-Москва» 09.06.2015 г.
Основные средства поверки:
– установка поверочная для воспроизведения объемного расхода воды, ПГ = ± 0,5 %;
– термостат переливной, нестабильность температуры не более ± 0,02 °С;
– термостат нулевой, нестабильность температуры не более ± 0,02 °С;
– измеритель температуры многоканальный МИТ-8.10, ПГ ± (0,004+10
-5
·|t|) °С;
– термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более 0,02 °С;
– секундомер электронный «Интеграл С-01», ПГ ± (9,6·10
-6
·Т
х
+0,01) с.
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Теплосчётчики
ультразвуковые vario3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчётчикам
ультразвуковым vario3
1. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;
2. Техническая документация фирмы «Techem Energy Services» GmbH, Германия.
Изготовитель
«Techem Energy Services» GmbH, Германия
Hauptstrasse 89, 65760, Eschborn, Deutschland
Tel.: +49 6196 522 2380
Заявитель
Общество с ограниченной ответственностью «Техем» (ООО «Техем»)
105120, г. Москва, ул. Нижняя Сыромятническая, д.5/7, стр.9
Тел.: +7(495)363-15-44;
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54998-13 | Толщиномеры ультразвуковые | УТ-603 | ОАО "Технопарк промышленных технологий "Инновационно-технологический центр "КНИАТ", г.Казань | 1 год | Перейти |
| 17734-00 | Расходомеры-счетчики ультразвуковые | EEM-QII и SONOFLO мод. SONO 2500 CT | Фирма "Danfoss A/S", Дания | 4 года - для гор.воды; 6 лет - для хол.; 4 года - для др.жидкостей | Перейти |
| 23194-07 | Теплосчетчики | ТСК7 | ЗАО "НПФ Теплоком", г.С.-Петербург | 4 года | Перейти |
| 34082-07 | Толщиномеры ультразвуковые | УТ-04 ЭМА (Дельта) | ООО фирма "Специальные Научные Разработки", Украина, г.Харьков | 1 год | Перейти |
| 4048-81 | Приборы ультразвуковые ГСП | УК-10ПМ | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
