Спектрометры эмиссионные LECO (мод. GDS500A, GDS850A), ГРСИ 63027-16
Номер госреестра:
63027-16
Наименование СИ:
Спектрометры эмиссионные
Обозначение типа:
LECO (мод. GDS500A, GDS850A)
Производитель:
Фирма "Leco Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.02.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61298
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные LECO (модели GDS500A, GDS850A)
Назначение средства измерений
СпектрометрыэмиссионныеLECO(моделиGDS500A,GDS850A)(далее–
спектрометры) предназначены для количественного химического анализа черных и цветных
металлов и покрытий.
Описание средства измерений
Принцип действия спектрометров основан на катодном распылении и последующем
возбуждении атомов образца при помощи тлеющего разряда в лампе Гримма в атмосфере
аргона при пониженном давлении с контролируемыми параметрами напряжения, тока и
давления.
Спектрометр представляет собой прибор, состоящий из полихроматоров, измерительных
преобразователей, лампы Гримма.
Переход возбужденных атомов в основное состояние приводит к эмиссии оптического
излучения с характерными длинами волн. Тлеющий разряд дает возможность стабильного
возбуждения атомов определяемых компонентов и обеспечивает линейную зависимость
массовой доли определяемых компонентов от интенсивности эмиссии фотонов. Для измерения
интенсивности оптического излучения с высоким спектральным разрешением используются
полихроматоры с голографическими дифракционными решетками и фотоумножителями
(GDS850) или CCD-матрицами (GDS500) в качестве измерительных преобразователей.
Модели спектрометров отличаются количеством измерительных каналов, спектральным
диапазоном, детекторами. Спектрометр GDS 850А может быть дооснащен: модулем для
проведения послойного анализа; турбомолекулярным насосом; источником радиочастотного
возбуждения для анализа непроводящих покрытий.
Управлениеработойспектрометровиобработкаизмерительнойинформации
осуществляется с помощью программного обеспечения.
Программное обеспечение
Спектрометры оснащены программным обеспечением (ПО), позволяющим осуществлять
диагностику технического состояния системы, контроль процесса измерений, сохранять
результаты измерений, проводить их статистическую обработку и архивирование.
ПО спектрометров заложено в микроконтроллере в процессе производства и защищено
от доступа. Наименование ПО обозначено в соответствии с наименованием моделей
спектрометров модели GDS-500A, GDS-850A. Наименование ПО и номер версии ПО
идентифицируется при включении спектрометра путем вывода на экран номера версии и при
обращении к соответствующему подпункту меню.
Идентификационные данные ПО
Идентификационное наименование ПО
GDS500A
GDS850A
Другие идентификационные данные
-
-
Идентификационные данные
Значения для модели
GDS500AGDS850A
Номер версии ПО
Цифровой идентификатор ПО
не ниже 1.74
-
не ниже 4.80
-
Лист № 2
Всего листов 4
Конструкция спектрометров исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Фотографии внешнего вида спектрометров представлены на рисунках 1 и 2. Места
нанесения знака поверки в виде наклейки обозначены стрелками.

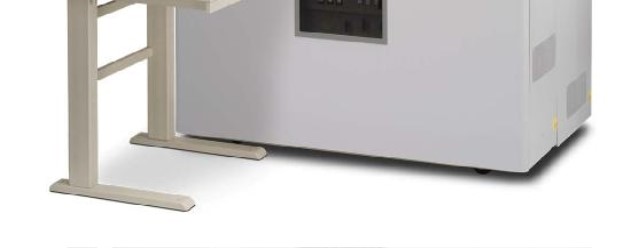

Рисунок 1 – внешний вид спектрометра GDS500A

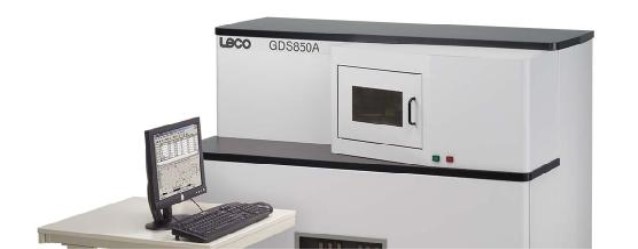

Рисунок 2 – внешний вид спектрометра GDS850A
Лист № 3
Всего листов 4
Метрологические и технические характеристики
GDS500A
GDS850A
от 119 до 800
от 15 до 30
± 0,008
± 0,016
± 0,024
± 0,04
± 0,08
15
3020
10
Наименование характеристикЗначение характеристик для модели
Спектральный диапазон, нм
от 149 до 460
Диапазон рабочих температур,
о
С
± 0,012
± 0,016
± 0,03
± 0,06
± 0,08
Пределы допускаемой абсолютной
погрешности спектрометра при измерении
массовой доли контрольных элементов в
сплавах на основе железа, %:
- хром, в диапазонах:
- от 0,050 до 0,10 % вкл.;
- св. 0,10 до 0,20 % вкл.;
- св. 0,20 до 0,50 % вкл.;
- св. 0,50 до 1,00 % вкл.;
- св. 1,00 до 2,00 % вкл.
- никель, в диапазонах:
- от 0,050 до 0,10 % вкл.;
- св. 0,10 до 0,20 % вкл.;
- св. 0,20 до 0,50 % вкл.;
- св. 0,50 до 1,00 % вкл.;
- св. 1,00 до 2,00 % вкл.
Диаметр анализируемого образца, мм,
не менее
Габаритные размеры, мм, не более
1180 х 1050 х 8001400 х 870 х 1300
Масса, кг, не более
239725
230 ± 10 %
50 / 60
Параметры источника питания:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Средний срок службы, лет
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, %
- атмосферное давление, кПа
от 15 до 30
от 20 до 80
от 84 до 106
Знак утверждения типа
наносится на корпус спектрометра методом наклейки и на титульный лист Руководства по
эксплуатации типографским способом.
Комплектность средства измерений
- спектрометр;
- руководство по эксплуатации;
- методика поверки МП 74-241-2014;
- расходные материалы.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 74-241-2014 «ГСИ. Спектрометры эмиссионные LECO
(моделиGDS500A,GDS850A).Методикаповерки»,утвержденномуГЦИСИ
ФГУП «УНИИМ» 12 сентября 2014 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных: ГСО 4165-91П,
ГСО 2489-91 – 2497-91 (аттестованные значения – массовая доля элементов от 0,046 до 2,59 %,
абсолютная погрешность от ± 0,001 % до ± 0,04 %).
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на спектрометры
эмиссионные LECO (модели GDS500A, GDS850A)
Техническая документация изготовителя «LECO Corporation», США.
Изготовитель
Фирма «LECO Corporation», США
3000 Lakeview Ave. Saint Joseph, MI 49085
Tel. 1-800-292-6141, 269-985-5496
Е-mail:
,
Заявитель
ЗАО «ЛЕКО ЦЕНТР-М»
115280, г. Москва, 1-й Автозаводской проезд, д.4, корп. 1.
Телефоны: (495) 710-3818, (495) 710-3824, факс: (495) 710-3826,
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
Е -mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
