Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 61263

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия LN

Назначение средства измерений

Весы неавтоматического действия LN (далее – весы), предназначены для измерений

массы.

Описание средства измерений

Весы выполнены в едином корпусе и включают в себя следующие части: грузоприем-

ное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим

устройством. Весы c максимальными нагрузками до 620 г включительно оснащаются ветроза-

щитной витриной и встроенным поддонным крюком.

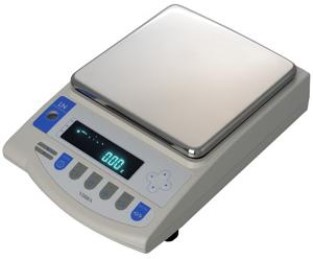

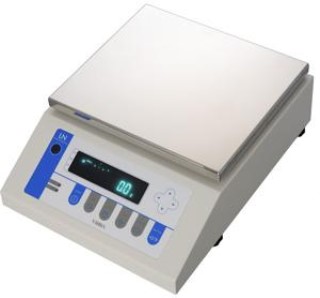

Общий вид весов показан на рисунке 1.

Рисунок 1 – Общий вид весов неавтоматического действия LN

Принцип действия весов основан на преобразовании частоты вибрации акустического

весоизмерительного датчика, возникающей при его деформации под действием взвешиваемо-

го груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвеши-

ваемого груза. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответст-

вующие пункты ГОСТ OIML R 76-1–2011):

устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

устройство первоначальной установки на нуль (Т.2.7.2.4);

устройство слежения за нулем (Т.2.7.3);

устройство установки на нуль и уравновешивания тары (4.6.9);

устройство выборки массы тары (Т.2.7.4);

вспомогательное показывающее устройство (Т.2.5);

взвешивание в различных единицах измерения массы (2.1);

запоминающее устройство (4.4.6);

полуавтоматическое устройство юстировки чувствительности (4.2.5);

– различные режимы работы (4.20): счетный режим; вычисление процентных соотно-

шений; режим сравнения; суммирование.

Знак поверки в виде наклейки наносится на корпус весов.

Лист № 2

Всего листов 5

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Обозначение модификаций весов имеет вид LN[1][2][3]CE, где:

LN - обозначение типа весов;

[1] – условное обозначение максимальной нагрузки (Max):

22 – 220 г;

32 – 320 г;

42 – 420 г;

62 – 620 г;

120 – 1200 г;

220 – 2200 г;

320 – 3200 г;

420 – 4200 г;

620 – 6200 г;

820 – 8200 г;

1200 – 12000 г;

1500 – 15000 г;

2100 – 21000 г;

3100 – 31000 г.

[2] – условное обозначение действительной цены деления (d):

1 – 0,1 г;

2 – 0,01 г;

3 – 0,001 г.

[3] – полуавтоматическое устройство юстировки чувствительности:

R – если присутствует означает, что весы оснащены полуавтоматическим устройст-

вом юстировки чувствительности.

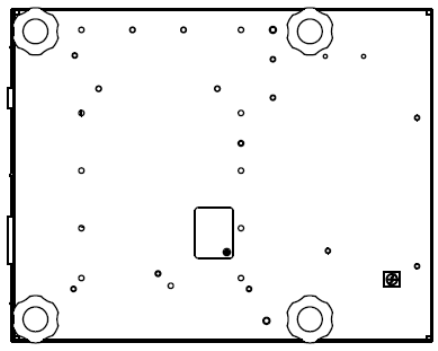

Переключатель, пломбируе-

мый разрушаемой наклейкой

Разрушаемая наклейка на

нижней части корпуса весов

Лист № 3

Всего листов 5

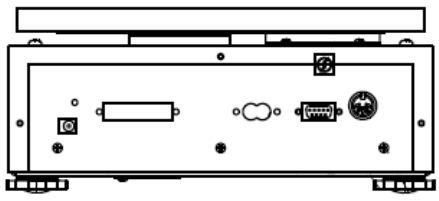

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в

стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспе-

чивается защитными пломбами (разрушаемыми наклейками), которые находятся на нижней

части корпуса и на боковой части корпуса весов (как показано на рисунке 2). Одна из защитных

пломб ограничивает доступ к переключателю, без изменения положения которого невозможна

юстировка и настройка весов, другие ограничивают доступ к винту крепления корпуса или на-

клеиваются на разъединяемые части корпуса. Изменение ПО невозможно без применения спе-

циализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уров-

ню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на

дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Другие идентификационные данные, если имеются

Значение

не ниже HJ00хх

1) Примечание - обозначение «хх» не относится к метрологически значимому ПО.

Разрушаемая наклейка на

нижней части корпуса весов

Разрушаемая наклейка на боковой

части корпуса весов

Разрушаемая наклейка на

передней корпуса весов

Лист № 4

Всего листов 5

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 2-4.

Характеристика

Таблица 2

Модификации

LN223CE LN323CE LN423CELN623CE

LN223RCE LN323RCE LN423RCE LN623RCE

LN1202CE

LN1202RСE

2203204206201200

0,01 0,01 0,01 0,01 0,1

0,0010,0010,0010,0010,01

Максимальная нагрузка (Мах), г

Поверочный интервал (e), г

Действительная цена деления

шкалы (d), г

Число поверочных интервалов (n)

2200032000420006200012000

III

Класс точности по ГОСТ OIML R

76-1

–

2011

Диапазон температуры,

от + 5 до +35

от +10 до +30 от +5 до +35

Характеристика

Таблица 3

Модификации

LN2202CE LN3202CE LN4202CE LN6202CE LN8201CE

LN2202RCE LN3202RCE LN4202RCE

2200 3200 4200

0,1 0,1 0,1

62008200

0,1 1

0,01 0,01 0,01

22000 32000 42000

0,01 0,1

62000 8200

III

Максимальная нагрузка (Мах), г

Поверочный интервал (e), г

Действительная цена деления

шкалы (d), г

Число поверочных интервалов (n)

Класс точности по ГОСТ OIML R

76-1–2011

Диапазон температуры,

от + 5 до +35

от +10 до от +5 до

+30 +35

Характеристика

Таблица 4

Модификации

LN12001CE LN15001CE LN21001CE LN31001CE

Максимальная нагрузка (Мах), г12000

Поверочный интервал (e), г 1

Действительная цена деления шкалы (d), г 0,1

Число поверочных интервалов (n)12000

15000 21000 31000

1 1 1

0,1 0,1 0,1

150002100031000

Класс точности по ГОСТ OIML R 76-1–2011

Диапазон температуры,

от + 5 до +35

10%

Диапазон уравновешивания тары..........................................................................................100% Max

Параметры электропитания от сети переменного тока:

напряжение, В............................................................................................................. 220

15%

;

частота, Гц.......................................................................................................................50±1.

Знак утверждения типа

наносится на маркировочную табличку, расположенную корпусе весов и типографским спосо-

бом на титульный лист руководства по эксплуатации.

Лист № 5

Всего листов 5

Комплектность средства измерений

1. Весы................................................................................................................................1 шт.

2. Адаптер сетевого питания............................................................................................1 шт.

3. Руководство по эксплуатации......................................................................................1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1–2011 «Весы

неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а так же процедура идентификации программного обес-

печения приведены в разделе 3 руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности F

, F

по

ГОСТ OIML R 111-1–2009.

Сведения о методиках (методах) измерений

«Весы неавтоматического действия LN. Руководство по эксплуатации», раздел 4.

Нормативные и технические документы, устанавливающие требования к весам неавто-

матического действия LN

1. ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологиче-

ские и технические требования. Испытания».

2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

3. Техническая документация изготовителя.

Изготовитель

«Shinko Denshi Co., Ltd.», Япония

3-9-11 Yushima, Bunkyo-ku, Tokyo 113, Japan

Тел.: (81)-3-3835-4577; Факс (81)-3-5818-6066; Е-mail:

shinko-denshi@vibra.co.jp

Заявитель

Общество с ограниченной ответственностью «Вибра Рус» (ООО «Вибра Рус»)

109428, Москва, Рязанский проспект, д. 26, стр. 13

Тел.: (495) 787-45-77; Факс (495) 721-88-41

Е-mail:

sale@acomrus.ru;

www.acomrus.ru;

www.vibra.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийскийнаучно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66; Е-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-

ний в целях утверждения типа №30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииC.C. Голубев

М.п.« ___» ________________ 2016 г.
