Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 61242

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра NI PXIe-5668R

Назначение средства измерений

Анализаторы спектра NI PXIe-5668R (далее по тексту – анализаторы) предназначены

для измеренийпараметров спектра непрерывных электромагнитныхколебаний сложной

формы, модулированных колебаний, паразитных и побочных колебаний, исследования

спектров повторяющихся радиосигналов и применяются в составе модульной контрольно-

измерительной аппаратуры с интерфейсной шиной PXI express при проектировании,

производстве, испытаниях, эксплуатации и ремонте радиоэлектронной аппаратуры.

Описание средства измерений

Конструктивно анализатор состоит из трех модулей стандарта PXIe типоразмера 3U:

высокочастотного модуля понижения частоты NI PXIe-5606, занимающего четыре слота в

базовом блоке PXIe, модуля аналого-цифрового преобразователя промежуточной частоты

NI PXIe-5624R, занимающего один слот, и модуля синтезатора частоты NI PXIe-5653,

занимающего два слота.Анализаторприменяется совместно с базовым блоком PXI,

управляющим компьютером (контроллером) и программным обеспечением. Входной сигнал

поступает на основной вход с сопротивлением 50 Ом. Анализатор выпускается в двух

модификациях: NI PXIe-5668R 14 GHz VSA и NI PXIe-5668R 26,5 GHz VSA, отличающихся

диапазоном рабочих частот.

Принцип действия анализаторов основан на методе последовательного анализа спектра

сигнала в частотной области. Анализатор является супергетеродинным приемником, частота

настройки которого перестраивается при перестройке частоты гетеродина. При перестройке

частоты гетеродина спектральные составляющие сигнала последовательно преобразуются на

промежуточнуючастоту.Сигналпромежуточнойчастотыусиливается,фильтруется,

детектируется, преобразуется в цифровой код и передается на ПЭВМ для дальнейшей

обработки и отображения результатов измерений в виде, удобном для пользователя.

Управление режимами работы анализатора обеспечивается с помощью виртуальной панели.

По условиям эксплуатации анализаторы удовлетворяют требованиям группы 2 по

ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30

С и относительной влажностью

окружающего воздуха до 80 % при температуре 25

С.

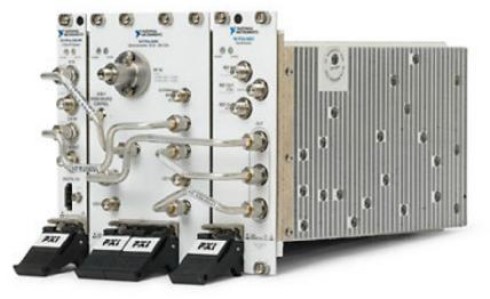

Внешний вид модулей и места нанесения наклеек приведены на рисунке 1.

Пломбирование от несанкционированного доступа предусмотрено на винтах крепления модулей

к шасси (базовому блоку). Знак поверки размещается в свободной части передней панели модуля

понижения частоты NI PXIe-5606.

Место нанесения знака

Место пломбирования

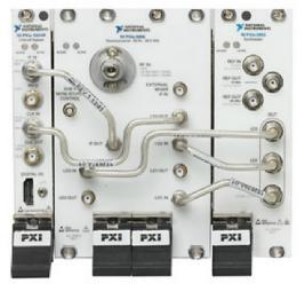

Рисунок 1 - Внешний вид анализаторов спектра NI PXIe-5668R

Лист № 2

Всего листов 4

Программное обеспечение

В состав специального ПО входят инструментальный драйвер «NI-RFSA» и библиотека

разработки приложений«NI Spectral Measurements Toolkit». Программное обеспечение

(драйвер «NI-RFSA») выполняет функции управления режимами работы, математические

функции обработки, представления, записи и хранения результатов измерений и расчетных

величин. Библиотека разработки приложений «NI Spectral Measurements Toolkit» расширяет

функциональные возможности представления и анализа сигналов.

Идентификационные данные (признаки) ПО указаны в таблице:

Идентификационные данные (признаки)Значение

идентификационное наименование ПОNI-RFSA

номер версии (идентификационный номер) ПО не ниже 14.1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«низкий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Диапазон рабочих частот, Гц:

NI PXIe-5668R 14 GHz VSA........................................................................................от 20 до 14·10

;

NI PXIe-5668R 26,5 GHz VSA..................................................................................от 20 до 26,5·10

Входное сопротивление, Ом................................................................................................ 50.

Частота опорного кварцевого генератора, МГц................................................................ 10.

Пределы допускаемой относительнойпогрешностичастотыопорного кварцевого

генератора..................................................................................................................................± 2·10

-7

Полоса пропускания в режиме реального времени, МГц................................................. 80.

Номинальное значение полос пропускания

(программно регулируемое)................................................................................. от 1 Гц до 80 МГц.

Максимальный уровень входного сигнала, дБм*.............................................................. 30.

* уровень мощности в дБ относительно 1 мВт.

Средняя спектральная плотность собственных шумов при установке входного

аттенюатора 0 дБ, отключенных предварительном усилителе и преселекторе, дБм/Гц:

в диапазоне частот от 20 Гц до 200 кГц..............................................................................минус 90;

в диапазоне частот свыше 200 кГц до 10 МГц..................................................................минус 150;

в диапазоне частот свыше 10 до 100 МГц.........................................................................минус 153;

в диапазоне частот свыше 100 до 300 МГц.......................................................................минус 155;

в диапазоне частот свыше 300 МГц до 1,7 ГГц................................................................минус 154;

в диапазоне частот свыше 1,7 до 2,8 ГГц..........................................................................минус 151;

в диапазоне частот свыше 2,8 до 3,6 ГГц..........................................................................минус 148;

в диапазоне частот свыше 3,6 до 5 ГГц.............................................................................минус 155;

в диапазоне частот свыше 5 до 14 ГГц..............................................................................минус 154;

в диапазоне частот свыше 14 до 17 ГГц............................................................................минус 146;

в диапазоне частот свыше 17 до 24 ГГц............................................................................минус 149;

в диапазоне частот свыше 24 до 26,5 ГГц.........................................................................минус 147.

Пределы допускаемой относительной погрешности измерений уровня входного сигнала,

дБ:

на опорной частоте 612,5 МГц ..................................................................................................± 0,75;

в диапазоне частот от 10 до 100 МГц........................................................................................± 0,85;

в диапазоне частот свыше 100 до 300 МГц..............................................................................± 0,87;

в диапазоне частот свыше 300 МГц до 1,7 ГГц.......................................................................± 0,96;

в диапазоне частот свыше 1,7 до 2,8 ГГц.................................................................................± 0,87;

в диапазоне частот свыше 2,8 до 3,6 ГГц.................................................................................± 1,29;

в диапазоне частот свыше 3,6 до 8,5 ГГц.................................................................................± 1,70;

в диапазоне частот свыше 8,5 до 14 ГГц..................................................................................± 2,08;

Лист № 3

Всего листов 4

в диапазоне частот свыше 14 до 17 ГГц...................................................................................± 1,98;

в диапазоне частот свыше 17 до 20 ГГц...................................................................................± 2,32;

в диапазоне частот свыше 20 до 26,5 ГГц................................................................................± 2,99.

Масса, кг, не более............................................................................................................. 3,65.

Габаритные размеры модулей (высота х ширина х длина), мм, не более:

NI PXIe-5606................................................................................................................. 130 х 80 х 216;

NI PXIe-5624R...............................................................................................................130 х 20 х 216;

NI PXIe-5653.................................................................................................................. 130 х 40 х 216.

Максимальная потребляемая мощность, Вт, не более...................................................... 40.

Рабочие условия эксплуатации:

температура окружающего воздуха,

С........................................................................... от 15 до 25;

относительная влажность воздуха (при температуре 25

С), %..............................................до 80;

атмосферное давление, кПа ..........................................................................................от 84 до 106,7.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде

наклейки на лицевую часть модуля NI PXIe-5606.

Комплектность средства измерений

Количество

1 шт.

Комплектность поставки представлена в таблице:

Наименование и обозначение

Модуль понижения частоты высокочастотный NI PXIe-5606

Модуль аналого-цифрового преобразователя промежуточной частоты

NI PXIe-5624R

Модуль синтезатора частоты NI PXIe-5653

Комплект кабелей соединительных

Компакт-диск с документацией и программным обеспечением

Векторные анализаторы ВЧ сигналов National Instruments. Руководство по

эксплуатации

Формуляр 5668R.01-2015 ФО

Методика поверки. 651-15-62 МП

1 шт.

Поверка

осуществляется по документу 651-15-62 МП «Инструкция. Анализаторы спектра NI

PXIe-5668R. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.12.2015 г.

Основные средства поверки:

- частотомер электронно-счетный Ч3-66 (рег. № 9273-85): диапазон рабочих частот от

10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты

-7

;

- стандарт частоты Ч1-81 (рег. № 13442-03): номинальное значение частоты выходного

сигнала 5 МГц, относительная погрешность по частоте в интервале времени 1 год

± 1·10

-9

;

- генератор сигналов Agilent E8257D (рег. № 53941-13): (опция 532) диапазон частот от

250 кГц до 31,8 ГГц, пределы допускаемой относительной погрешности установки частоты

7,5·10

-8

;

- ваттметр N1914А с преобразователями измерительными N8487A, 8485А, 8485D (рег

№ 44731-10): диапазон частот от 9 кГц до 26,5 ГГц, диапазон измерений мощности от минус 70

до 44 дБ, пределы допускаемой относительной погрешности измерений мощности ± (4 – 6) %;

Лист № 4

Всего листов 4

Сведения о методиках (методах) измерений

Векторные анализаторы ВЧ сигналов National Instruments. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к анализаторам спектра

NI PXIe-5668R

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие

технические условия.

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений

мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

Изготовители

Компания «National Instruments Corporation», Венгрия

H-4031 Debrecen, Hatarut I/A, Hungary

Тел./факс 36(52)515-400

Е-mail

info@ni.com

Компания «National Instruments Corporation», США

11500 North Morac Expway, Austin, Texas, 78759-3504, USA

Тел. 1-512-683-0100, факс 1-512-683-9411

Е-mail

info@ni.com

Заявитель

Общество с ограниченной ответственностью «Автоматизированные системы контроля

Экспресс» (ООО «АСК Экспресс»)

111123, г. Москва, ш. Энтузиастов, д.64

Телефон/факс +7(495)504-15-11

Сайт

http://www.acs-inc.ru.

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательскийинститутфизико-техническихирадиотехническихизмерений»

(ФГУП «ВНИИФТРИ»)

Местонахождения(юридическийадрес):РоссийскаяФедерация,141570,

Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона

ВНИИФТРИ, корпус 11

Почтовый адрес предприятия: Российская Федерация, 141570, Московская область,

Солнечногорский район, п/о Менделеево

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-Mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств

измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » ________________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
24771-03	Анализаторы алкоголя в выдыхаемом воздухе	Lion Alcolmeter 500	Фирма "Lion Laboratories Ltd.", Великобритания	1 год	Перейти
25942-03	Анализаторы пламенно-фотометрические универсальные	ФПА	ЗАО "НПКФ Аквилон", г.Москва	1 год	Перейти
8856-82	Анализаторы системы "СЕКАМ"	TR-1856/Q117	Фирма "Хирадаштехника", Венгрия	1 год	Перейти
24054-08	Анализаторы растворенного в жидких металлах водорода	Hydris Net, Multi-Lab Hydris	Фирма "Heraeus Electro-Nite GmbH & CO. KG", Германия	1 год	Перейти
3958-73	Анализаторы лабораторные	CHN	П/я В-8644 (ОКБА НПО "Химавтоматика"), г.Дзержинск	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы спектра NI PXIe-5668RГРСИ 62973-15

Заказать поверку
Анализаторы спектра NI PXIe-5668R
ГРСИ 62973-15
