Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа Навигационно-криптографические модули НКМ-К, ГРСИ 62964-15
Номер госреестра:
62964-15
Наименование СИ:
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа
Обозначение типа:
Навигационно-криптографические модули НКМ-К
Производитель:
ООО "СПЕЦПРОЕКТ-2", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.12.2020
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61232/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Программно-аппаратные шифровальные (криптографические) средства блоки
СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К»
Назначение средства измерений
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ
тахографа«Навигационно-криптографическиемодули«НКМ-К»(далее–блоки)
предназначеныдляизмеренийтекущих навигационныхпараметровпо сигналам
навигационных космических аппаратов глобальных навигационных спутниковых систем
(ГНСС) ГЛОНАСС/GPS, определения на их основе координат потребителя, скорости и
синхронизации внутренней шкалы времени с национальной шкалой координированного
времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание средства измерений
Принцип действия блоков основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС/GPS в частотном диапазоне L1.
Конструктивно блок представляет собой моноблочный корпус с антенным разъемом
MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по
интерфейсным шинам SPI, I2C, UART. Блок оснащен платой навигационной для работы по
спутниковым сигналам систем ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером,
криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой
памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная,
обладающая следующими характеристиками: разъем SMA(М), входное сопротивление 50 Ом,
возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1
GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая
круговая поляризация.
Срок службы блоков составляет три года с момента активации (максимальный срок
хранения до активации 1 год).
Внешний вид блока приведен на рисунках 1-2.

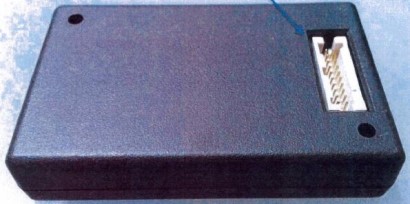

Рисунок 1 – Общий вид блока

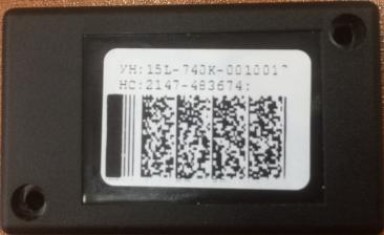

Рисунок 2 – Схема пломбировки от несанкционированного доступа и место нанесения знака об
утверждении типа
Trial нанесения знака
утверждения типа
Места пломбировки от
несанкционированного
доступа
Лист № 2
Всего листов 4
Программное обеспечение
Блоки работают под управлением специализированного программного обеспечения (ПО)
«2.09».
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
2.09 и выше
Значение
2.09 и выше
Таблица 1
Идентификационное данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
± 3
± 15
± 2
± 2
от -40 до +70
80
Метрологически значимая часть ПО блоков и измеренные данные достаточно защищены
с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077–2014.
Метрологические и технические характеристики
Метрологические и технические характеристики блоков приведены в таблице 2.
Значение характеристики
Таблица 2
Наименование характеристики
Границы инструментальной погрешности (при доверительной
вероятности 0,95) определения координат местоположения по
каждой координатной оси при работе по сигналам ГЛОНАСС
(L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе
PDOP не более 3, м
Границы погрешности (при доверительной вероятности 0,95)
определениякоординатместоположенияпокаждой
координатной оси при работе по сигналам ГЛОНАСС (L1, код
СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не
более 3, м
Пределы абсолютной погрешности измерения скорости* в
диапазоне от 20 до 180 км/ч при работе по сигналам ГЛОНАСС
(L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе
PDOP не более 3, км/ч
Пределы абсолютной погрешности синхронизации внутренней
шкалы времени с национальной шкалой координированного
времениUTC(SU)приработепосигналамГНСС
ГЛОНАСС/GPS, с
Напряжение питания постоянного тока, В
от 3,1 до 3,5
от 4,8 до 5,3
57×35×12
0,12
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при 20 °С, %, не более
Примечание - * плановая составляющая
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации «Программно-аппаратные
шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-
криптографические модули «НКМ-К». Руководство по эксплуатации» типографским способом,
на корпус блока в виде наклейки или лазерной гравировки.
Комплектность средства измерений
Комплектность блока приведена в таблице 3.
Количество
1 шт.
Таблица 3
Наименование
Программно - аппаратное шифровальное (криптографическое) средство блок
СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-К»
Комплект эксплуатационных документов
Методика поверки «Инструкция. Программно-аппаратные шифровальные
(криптографические) средства блоки СКЗИ тахографа «Навигационно-
криптографические модули «НКМ-К». Методика поверки 651-15-58МП» с
изменением №1
1 комл.
1 шт.
Поверка
осуществляетсяподокументу651-15-58МП«Инструкция.Программно-аппаратные
шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-
криптографические модули «НКМ-К». Методика поверки» с изменением №1, утвержденному
ФГУП «ВНИИФТРИ» 19.11.2018 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13): предел допускаемого среднего
квадратическогоотклоненияслучайнойсоставляющейпогрешностиформирования
беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по
псевдоскорости 0,005 м/с;
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15):
погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS)
относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС
ГЛОНАСС/GPS ± 1 мкс.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых блоков с требуемой точностью.
Результаты поверки блоков удостоверяются записью в формуляре, заверяемой подписью
поверителя и знаком поверки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
программно-аппаратным шифровальным (криптографическим) средствам блокам СКЗИ
тахографа «Навигационно-криптографическим модулям «НКМ-К»
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатно-
временных средств измерений
ИПФШ.467756.004ТУ Программно-аппаратное шифровальное (криптографическое)
средство блок СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-К».
Технические условия
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «СПЕЦПРОЕКТ-2»
(ООО «СПЕПЦПРОЕКТ-2»)
ИНН 7701665084
Юридический адрес: 129085, г. Москва, Проспект Мира, д. 105, стр. 1
Телефон/факс: +7 (495) 279-90-08
Е-mail:
Заявитель
Закрытое акционерное общество «Атлас-карт» (ЗАО «Атлас-карт»)
ИНН 7714313724
Юридический адрес: 129085, г. Москва, Проспект Мира, д. 105, стр. 1
Телефон/факс: +7 (495) 620-57-21
Е-mail:
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-63
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
