Системы сейсмоакустические измерительные Релос-Р/Ш-64, ГРСИ 62891-15
Номер госреестра:
62891-15
Наименование СИ:
Системы сейсмоакустические измерительные
Обозначение типа:
Релос-Р/Ш-64
Производитель:
ООО "НТЦ Автоматика", г.Красноярск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61157
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы сейсмоакустические измерительные Релос-Р/Ш-64
Назначение средства измерений
Системы сейсмоакустические измерительные Релос-Р/Ш-64 предназначены для измере-
ния виброскорости микросейсмических и сейсмоакустических колебаний.
Применяются при исследовании и мониторинге микросейсмических и сейсмоакустиче-
ских колебаний, возникающих при динамических проявлениях горного давления в массивах
горных пород, мониторинге потенциально опасных шахтных полей и их участков и прогнози-
ровании степени их удароопасности.
Описание средства измерений
Система сейсмоакустическая измерительная Релос-Р/Ш-64 функционально состоит из
аппаратной и программной частей.
Система обеспечивает в рамках единого комплекса аппаратно-программных и методиче-
ских средств, следующие функции:
– преобразование вертикальной и горизонтальной компоненты сейсмических колебаний
в электрические сигналы;
– усиление электрических сигналов, поступающих с первичных преобразователей, их
частотное преобразование, уплотнение, передачу по телеметрическому каналу и кабельным ли-
ниям связи в наземные обрабатывающие блоки системы;
– частотную фильтрацию, демодуляцию и аналого-цифровое преобразование сигналов;
– селекцию измеряемых сигналов на фоне технологических и электрических помех;
– отображение, накопление и хранение измерительной информации и её автоматизиро-
ванную обработку;
–управлениережимамиизмеренияспомощьюперсональнойэлектронно-
вычислительной машины (ПЭВМ);
– расчет дополнительных характеристик микросейсмических и сейсмоакустических сиг-
налов и явлений;
– контроль удароопасности участков шахтных полей.
Аппаратная часть системы по условиям эксплуатации подразделяется на наземный и
подземный комплексы технических средств (далее ‒ КТС).
Подземная часть КТС включает в себя:
- преобразователи упругих колебаний (сейсмоприемники или геофоны);
- передающие блоки телеметрическойаппаратуры передачи и приема сигналов
ТАППС-М (блоки АСПИ/III-М);
- кабельные линии связи;
Наземная часть КТС, эксплуатируемого в нормальных условиях для закрытых помеще-
ний, включает в себя:
- приемные блоки телеметрической аппаратуры передачи и приема сигналов
ТАППС-М (блоки АПИ-М);
- блоки электропитания и трансляции сигналов аппаратуры передачи и приема сигналов
ТАППС-М (блоки БПТС);
- аппаратура селекции и накопления АСН-7/Ш-64;
- ПЭВМ;
- сервисное и вспомогательное оборудование.
Лист № 2
Всего листов 8

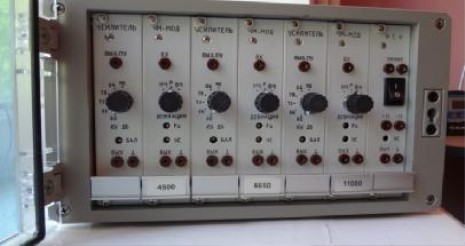

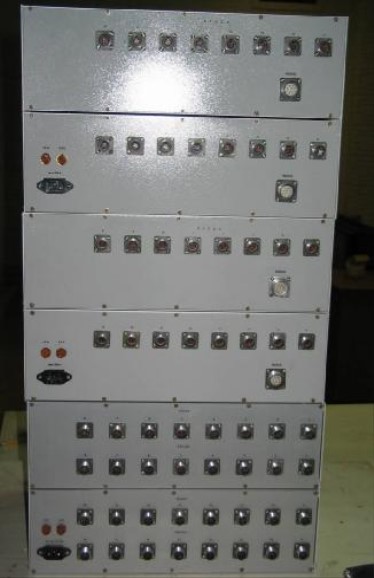

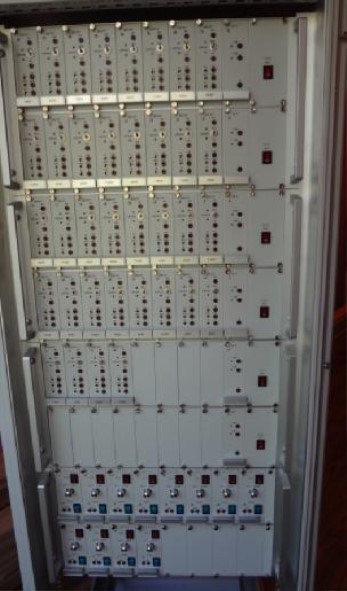

Рисунок 1 - Наземный комплекс технических средств
Принцип действия системы основан на преобразовании, с помощью геофонов микро-
сейсмических и сейсмоакустических сигналов в электрический сигнал, его первичной обработ-
ке, передаче по кабельной линии связи для дальнейшей оцифровки, и вторичной цифровой об-
работки.
Геофоны преобразуют вертикальную и горизонтальную компоненты упругих механиче-
ских колебаний, возникающих в массиве горных пород, в электрические сигналы.
Блоки сбора и передачи информации (АСПИ-М/Ш из состава ТАППС-М/Ш) системы
обеспечивают усиление электрических сигналов, поступающих с геофонов, частотное преобра-
зование, уплотнение и передачу по кабельным линиям связи в блоки приема сигналов (АПИ-М
из состава ТАППС-М/Ш), в которых производится частотная фильтрация и демодуляция сигна-
лов.
Лист № 3
Всего листов 8

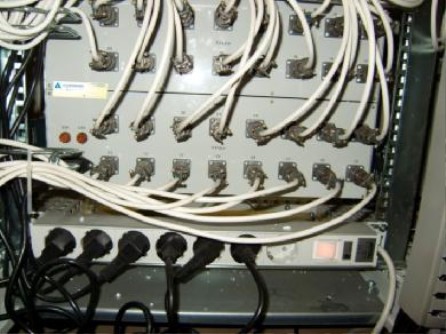

Рисунок 3 - Блоки АСПИ-М/Ш и БПТС (в стойке, вид спереди и сзади)
Аппаратура АСН-7/Ш-64 обеспечивает аналого-цифровое преобразование сигналов, по-
ступающих с блоков АСПИ-М/Ш, их распознавание и селекцию на фоне технологических и
электрических помех, регистрацию, накопление и передачу результатов измерений в ПЭВМ.
Посредством ПВЭМ и прикладных программных средств организуется автоматизиро-
ванное рабочее место (АРМ) оператора-интерпретатора и производится управление режимами
работы аппаратуры АСН-7/Ш-64, расчет характеристик и параметров микросейсмических и
сейсмоакустических сигналов, автоматизированная обработка, накопление и хранение инфор-
мации.
Кроме того АРМ оператора позволяет производить расчеты маркшейдерских координат
и энергий зарегистрированных микросейсмических и сейсмоакустических сигналов, построение
трехмерных карт гипоцентров и карт сейсмоактивности с определением степени удароопасно-
сти контролируемых участков шахтных полей.

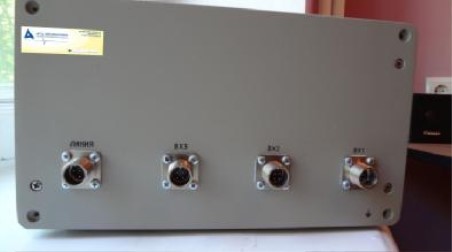

Рисунок 2 - Трехканальный подземный блок телеметрии АСПИ-М/Ш. (Вид спереди и сзади)
Лист № 4
Всего листов 8
Программное обеспечение
системы представляет собой программный комплекс (ПК) «Программа первичной обработки
сигналов и управления базой данных автоматического сейсмокомплекса RELOS-64». Про-
граммная часть системы функционирует в аппаратной среде ПЭВМ.
Метрологически значимой частью ПО является файл Relos.exe, выполняющий функции
сбора и математической обработки информации, и является неотъемлемой частью системы
сейсмоакустической измерительной Релос-Р/Ш-64.
ПО системы и ее функциональные программные средства включают в себя:
- программные средства сбора информации;
- программные средства транспортировки информации;
- программные средства хранения, преобразования и обработки информации;
- программные средства представления информации.

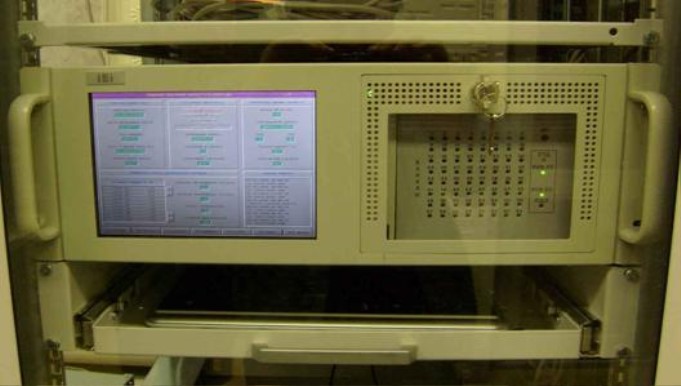

Рисунок 4 - Аппаратура АСН-7/Ш-64 в стойке, вид спереди
Примеры схемы пломбировки от несанкционированного доступа приведены на рисунках
2 (вид сзади) и 5.
На рис.2 пломба в виде наклейки, закрывающая доступ к монтажному винту.
На рис. 5 пломбы в виде наклеек, разрушаемых при открытии.
Знак поверки наносится способом галограммы на место, указанное на рис. 4.

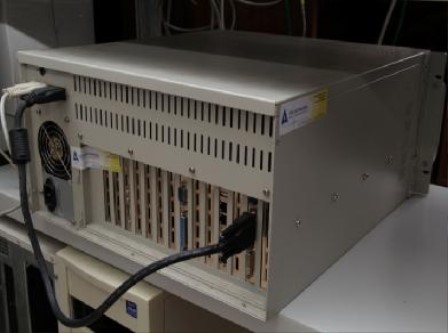

Рисунок 5 - Схемы пломбировки БСПИ и АСН-7/Ш-64
Место
нанесения
знака
поверки
Лист № 5
Всего листов 8
Функциональные программные средства ПО обеспечивают автоматизированную генера-
цию управляющих команд и настройку существующего программного обеспечения на вы-
полнение функций системы в конкретной информационной обстановке.
Прикладные программы ПО обеспечивают целевое назначение системы и образовывают:
- средства обработки измерительной информации;
- средства формализации априорных данных;
- средства управления базой данных;
- средства комплексного анализа и интерпретации измерительной информации;
- средства визуального представления результатов измерений и их обработки.
Программное обеспечение автоматизированного рабочего места (АРМ) оператора-
интерпретаторафункционируетподуправлениемоперационнойсистемыWindows
2000/Windows XP Professional, Windows 7. Идентификационные данные метрологически значи-
мой части ПО приведены в табл. 1.
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
ce664aef2265ccac
1bbd6bee5943540d
MD5
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Номер версии Цифровой иденти- Алгоритм вычис-
(идентификаци- фикатор программ- ления цифрового
онный номер)ного обеспеченияидентификатора
программного (контрольная сумма программного
обеспеченияисполняемого кода)обеспечения
ПО «Программа
первичной обра-
ботки сигналов и
управления базой
данных автомати-
ческого сейсмо-
комплекса RE-
LOS-64»
Relos.exe2.59
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии
с Р 50.2.077-2014 высокий. Влияние ПО на метрологические характеристики измерения вибро-
скорости отсутствует.
Метрологические и технические характеристики
Количество измерительных каналов ………………………….…………………64 (максимальное)
Рабочий диапазон частот, Гц ………………………………………………………от 15 до 430
Диапазон измерения виброскорости, мм/с………………………………………….от 1 до 100
Номинальное значение коэффициента преобразования напряжения, В в скорость перемещения,
мм/с (чувствительности) измерительных каналов на частоте 160 Гц, при коэффициенте усиле-
ния 60 дБ, …………...………………………………………………….……..………..…..19 200
Отклонение от поминального значения коэффициента преобразования измерительного канала
при коэффициенте усиления 60 дБ, на частоте 160 Гц ...………………………..…….. ±10 %
Уровень собственных шумов, приведённых к входу, м/с, не более …………….....…2,8×10
-7
Максимальный входной сигнал (при коэффициенте гармоник не более 1 %),
м/с, не менее ……………………………………………………………………….……. 1,8×10
-4
Динамический диапазон, дБ, не менее ……………………………………………………… 50
Неравномерность амплитудно-частотной характеристики, дБ, не более ………………….. 6
Диапазон регулировки коэффициента усиления, дБ …………………..………..…... 60 до 120
Дискретность переключения коэффициента усиления в диапазоне от 60 до 120, дБ ……....6
Пределы допускаемой относительной погрешности установки чувствительности, дБ……±0,5
Лист № 6
Всего листов 8
Коэффициент переходного затухания между измерительными каналами, дБ,
не более……………………………………………………………………………………… минус 30
Номинальное значение частоты дискретизации, Гц ………………………………….……. 2000
Отклонение от номинального значения частоты дискретизации, % ………….…не более ± 0,002
Границы допускаемой относительной погрешности измерения виброскорости для довери-
тельной вероятности Р = 0,95 на частоте 160 Гц, % ……………………………………..…….. ±15
Напряжение питания сети переменного тока, В ….……..……………………….…….… (220± 22)
Габаритные размеры:
отдельных блоков, мм, не более (ДШВ)….………..………………………...……....500 х 230 х 270
стоек ССОД , мм не более масса (ДШВ)………………...…....................................600 х 600 х 1800
Масса отдельных переносных блоков, кг, не более ………..………………........………………... 30
Масса стоек ССОД, кг, не более …….…………….….………….….…….………...….…………..70
Электрическое сопротивление защитного заземления, Ом, не более …….………….…..…..0,1
Сопротивление электрической изоляции для наземной части системы:
- в нормальных условиях, МОм не менее …..……………………….…………..…..….20
- при температуре окружающей среды 30 ºС и относительной влажности 80 %, не ме-
нее…………………………………………………………………………………..……. 5
- при температуре окружающего воздуха 25 °С и относительной влажности 90 %….2
Степень защиты оболочек по ГОСТ 14254-96:
- подземных блоков телеметрической аппаратуры ТАППС-М ………….……….IР65
- поверхностных блоков АПИ-М/Ш телеметрической аппаратуры ……………...IР20
- аппаратуры селекции и накопления с/сигналов АСН-7/Ш-64 ….…..…...………IР42
Время восстановления, ч, не более …………………………….…………..…………..….…......6
Время наработки на отказ, ч, не менее ……………………..…….……….………….......…35 000
Средник срок службы, лет ……………………………………….…………………..………….10
Рабочие условия эксплуатации системы сейсмоакустической измерительной Релос-Р/Ш-64:
для подземной части системы:
температура окружающей среды, °С………………………..….……….………...от 0 до плюс 30
относительная влажность воздуха, % ………………………………..……………….. 90 при 30 °С
напряжение питания сети постоянного тока, В ……….………………....……………… ±(12± 0,5)
пульсации напряжения, мВ , не более ……………………….………….………………………... 20
для наземной части системы:
температура окружающей среды, °С ……………………....……..……....от плюс 10 до плюс 30
относительная влажность воздуха %, ………………….……..……..…………..…….. 90 при 25 °С
атмосферное давление, кПа ………….…………………………....…………..………от 70 до 106,7
Знак утверждения типа
выполняется на специальном шильдике фотоспособом и крепится на лицевой панели аппарату-
ры селекции и накопления (АСН-7/Ш-64), входящей в состав системы, а также на титульном
листе руководства по эксплуатации НТЦА2 909.120 РЭ типографским способом.
Комплектность средства измерений
Комплектность системы сейсмоакустической измерительной Релос-Р/Ш-64 приведена в
таблице 2.
Лист № 7
Всего листов 8
ТАППС-М/Ш
1*
Таблица 2 - Комплектность системы сейсмоакустической измерительной Релос-Р/Ш-64
Наименование
Система сейсмоакустическая измерительная:
ОбозначениеКол-во
РЕЛОС-Р/Ш-64 1
GS-20DX
не более 66*
АСН-7/Ш-64
КЛС-2
КЛС-3
1. Преобразователи упругих колебаний (геофоны)
2. Телеметрическая аппаратура передачи и
приема сигналов;
3. Аппаратура селекции и накопления сигналов
4. Комплекты кабельных линий связи
5. Кабельные линии связи
6. ПЭВМ типа IBM PC
7. Шкаф 19" 42U
8. ИБП 2000 VA, IPPON
9. ПО Relos-64
НТЦА 2 909. 120 ПО
1*
не более 64*
не более 9*
1
2
2
1
10. Комплект ЗИП (указывается при заказе)
11. Руководство по эксплуатации
12. Формуляр
13. Ведомость эксплуатационных документов
14. Паспорт
15. Методика поверки
-
НТЦА2 909.120 РЭ1
НТЦА2 909.120 ФО1
НТЦА2 909.120 ВЭ1
НТЦА2 909.120 ПС1
18-18/012 МП1
* определяется заявляемым комплектом при заказе
Поверка
осуществляется в соответствии с документом 18-18/012 МП «Система сейсмоакустическая из-
мерительная Релос-Р/Ш-64. Методика поверки», утвержденным ГЦИ СИ ФБУ «Красноярский
ЦСМ» 04.09.2015 г.
Основные средства поверки:
-
калибратор 8003, № по Гос. реестру 25732-03;
-
осциллограф С1-83, № по Гос. реестру 6979-86;
-
генератор прецизионный низкочастотный ГЗ-122
с диапазоном частот от 0,001 до
1999999,999 Гц и погрешностью ± 5·10-7
;
-
аттенюатор образцовый ступенчатый АО-4 с диапазоном устанавливаемых ослаблений
от 0 до 111 Дб с дискретностью 0,1 дБ и погрешностью установки ± 0,02 дБ;
-
вольтметр универсальный цифровой В7-39, № по Гос. реестру 9542-84.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Руководство по эксплуатации»
НТЦА2 909.120 РЭ, раздел 2.6 «Порядок работы».
Нормативные и технические документы
,
устанавливающие требования к системам сейс-
моакустическим измерительным Релос-Р/Ш-64
1. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основ-
ные положения».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия».
3. ТУ 4012-003-10171731-2014.
Лист № 8
Всего листов 8
Изготовитель
Общество с ограниченной ответственностью «НТЦ Автоматика»
(ООО «НТЦ Автоматика»)
ИНН 2463240846
Адрес: 660028, г. Красноярск, ул. Баумана, 20В
Тел./факс: (391) 249-82-23
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений федерального бюджетного
учреждения «Государственный региональный центр стандартизации, метрологии и испытаний
в Красноярском крае» (ГЦИ СИ ФБУ «Красноярский ЦСМ»)
660093, г. Красноярск, ул. Вавилова, 1-А
Тел.: (391) 236-30-80, факс: (391) 236-12-94
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Красноярский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30073-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14362-94 | Преобразователи уровня буйковые измерительные пневматические | ПИУП | ОАО "Теплоприбор", г.Рязань | 1 год | Перейти |
| 25735-03 | Мосты кабельные портативные | ПКМ-105 | НПП "Системы тестирования электрических линий" (СТЭЛЛ), г.Брянск | 2 года | Перейти |
| 60184-15 | Устройства контрольно-измерительные для проверки релейной защиты | SMRT, SVERKER 900 | Фирма "Megger Ltd.", Великобритания | 2 года | Перейти |
| 11944-89 | Преобразователи измерительные многоканальные цифровые для тензометрических датчиков | Ш80 | МНПП "Электроприбор", Беларусь, г.Витебск | Нет данных | Перейти |
| 47887-11 | Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах воздушно-тепловые | ЭУТ-1Т | ФГУП "УНИИМ", г.Екатеринбург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
