Источники питания постоянного тока АКИП-1141, АКИП-1141/1, ГРСИ 62887-15
Номер госреестра:
62887-15
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
АКИП-1141, АКИП-1141/1
Производитель:
Фирма "PICOTEST Corp.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61153
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока АКИП-1141, АКИП-1141/1
Назначение средства измерений
Источники питания постоянного тока АКИП-1141, АКИП-1141/1 (далее – источники)
предназначены для воспроизведения напряжения и силы постоянного тока.
Описание средства измерений
ПопринципудействияисточникипитанияпостоянноготокаАКИП-1141,
АКИП-1141/1 относятся к программируемым импульсным источникам питания. Принцип
формирования постоянного напряжения построен на ВЧ преобразователе. Управление и
контроль над режимами работы источников осуществляет встроенный микроконтроллер.
Установка выходных параметров осуществляется с помощью функциональных клавиш и/или
поворотного переключателя, расположенных на лицевой панели источников.
Источники имеют один выходной канал и оснащены цифровыми измерителями
напряжения и тока, которые позволяют контролировать одновременно оба параметра.
Источники обладают низкими значениями нестабильности при изменении нагрузки и при
изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция
источников питания обеспечивает защиту от перегрузок, короткого замыкания на выходе и
перегрева.
Модификацииисточниковотличаютсямаксимальнойвыходноймощностью;
диапазонами установки выходных параметров – напряжения, тока; наличием дополнительных
режимов. Модификация АКИП-1141/1 имеет режим компенсации падения напряжения на
длинных проводах (режим четырехпроводного подключения к нагрузке) и возможность
программного объединения нескольких источников для получения большей мощности.
На передней панели источников расположены: кнопка включения питания; дисплей для
отображения значений напряжения и тока на выходе; вращающийся регулятор для установки
выходных параметров; кнопка переключения режимов установки параметров; кнопки
включения защиты от перенапряжения и перегрузки; кнопка доступа к меню прибора; кнопка
для записи настроек во внутреннюю память; кнопка вызова ранее сохраненных настроек;
кнопка включения/отключения выхода; дополнительные клеммы (только для модификации
АКИП-1141/1)дляобъединениянесколькихисточниковпопоследовательнойили
параллельной схеме и для подключения удаленной нагрузки.
На задней панели источников расположены: разъем сети питания; переключатель
номинального напряжения питания; интерфейс дистанционного управления (USB) и слот для
установки опционального интерфейса GPIB.
На рисунке 1 представлен общий вид источников и место для нанесения знака поверки.
Знак поверки наносится наклеиванием на верхней панели источников.
Для предотвращения несанкционированного доступа к внутренним частям источников
предусмотрена пломбировка одного из винтов на задней панели. Место пломбировки
приведено на рисунке 2.
По условиям эксплуатации источники соответствуют группе 3 ГОСТ 22261-94 с
рабочим диапазоном температур от 0 до плюс 40
о
С.
Программное обеспечение
Программное обеспечение источников установлено на внутренний контроллер и
служит для управления режимами работы, задания параметров воспроизводимых сигналов,
осуществления дистанционного управления и вспомогательных функций.
Уровеньзащитыотнепреднамеренныхипреднамеренныхизмененийпо
Р50.2.077-2014– «средний».
Лист № 2
Всего листов 5
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
идентификационное наименование PRIST
идентификационный номер версии:
не ниже 1.00
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
нет данных
нет данных

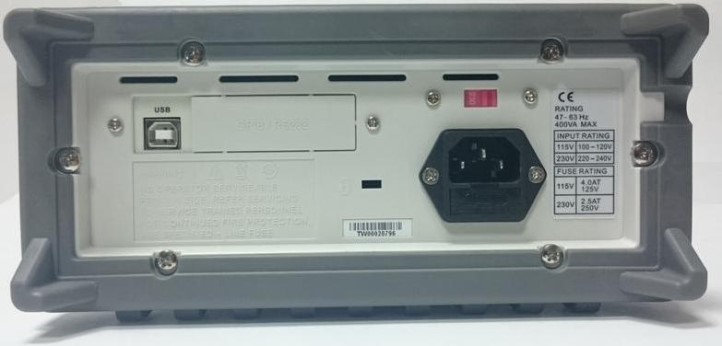

Рисунок 2 – Вид задней панели источников, место пломбировки
от несанкционированного доступа (В)

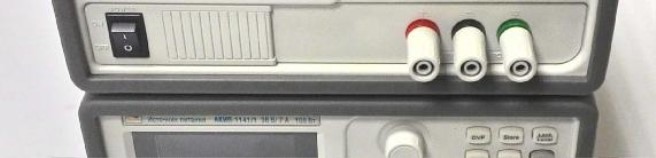

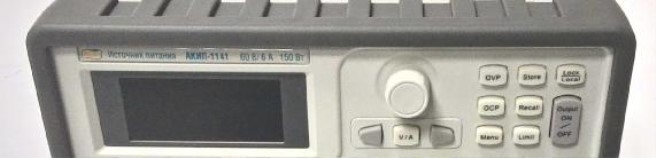

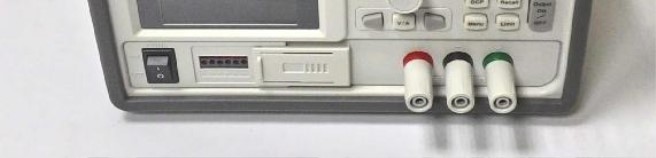

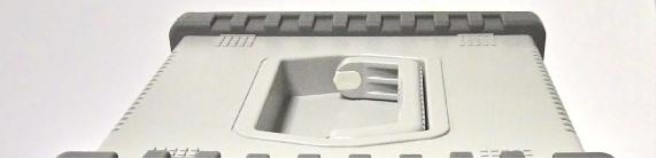

Рисунок 1 – Общий вид источников, место для нанесения знака поверки (А) и знака
утверждения типа (Б)
В
А
Б
Лист № 3
Всего листов 5
Метрологические и технические характеристики
источников представлены в таблице 2.
Наименование характеристики
± (0,0005∙Uвых + 0,005)
± (0,0015∙Iвых + 0,005)
± (0,0001∙Uвых + 0,002)
± (0,0001∙Iвых + 0,0003);
± (0,0001∙Iвых + 0,0003)
25±5
от 30 до 80
Таблица 2
Значение характеристики
АКИП-1141АКИП-1141/1
от 0 до 60 от 0 до 36
от 0 до 6 от 0 до 7
150 108
Диапазон воспроизведения выходного напряжения, В:
Диапазон воспроизведения выходного тока, А
Максимальная выходная мощность, Вт
Пределы допускаемой основной абсолютной погрешности
воспроизведения выходного напряжения постоянного тока, В
Пределы допускаемой основной абсолютной погрешности
воспроизведения силы выходного тока, А
Нестабильность выходного напряжения постоянного тока в
режиме стабилизации напряжения, В:
- при изменении напряжения сети питания на ±10 % от
номинального значения;
± (0,0001∙Uвых + 0,002)
- приизменении тока нагрузки от I
макс
до 0
Нестабильность силы выходного в режиме стабилизации тока,
А:
- при изменении напряжения сети питания на ±10 % от
номинального значения;
0,50,35
32
115/230 ±10 %
400
5 разрядов
- при изменении напряжения на нагрузке от U
макс
до 0,1 U
макс
Шумы и пульсации выходного напряжения в режиме
стабилизации напряжения, мВ среднеквадратического
значения, не более
Шумы и пульсации выходного тока в режиме стабилизации
тока, мА среднеквадратического значения, не более
Напряжение питания, В при частоте 50/60 Гц
Потребляемая мощность, В·А, не более
Индикаторы выходного напряжении и выходного тока
Условия эксплуатации:
нормальные:
- температура, °С
- относительная влажность, %;
рабочие:
- температура, °С
- относительная влажность при 25 °С, %, не более
Габаритныеразмеры (ширина
´
высота
´
длинна), мм, неболее
Масса, кг, не более
от 0 до 40
80
214,6
´
88,6
´
280,7
2,5
Примечание: Uвых и Iвых – значения выходных напряжения (В) и тока (А) по встроенным
индикаторам, Uмакс и Iмакс – верхние пределы диапазонов воспроизведения напряжения (В) и тока (А).
Знак утверждения типа
наносится способом печати на самоклеющейся пленке на передней панели источников и
типографским способом на титульный лист руководства по эксплуатации.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплектность средства измерений соответствует таблице 3.
Наименование
Примечание
1
Согласно заказу
Таблица 3
Обозначение
документа
Кол-во,
(шт.)
На электронном диске
54882137-15/2МП
Источник питания АКИП-1141,
АКИП-1141/1
Сетевой кабель
Руководство по эксплуатации
Методика поверки
1
1
1
Поверка
осуществляется в соответствии с документом 54882137-15/2МП «Источники питания
постоянного тока АКИП-1141, АКИП-1141/1. Методика поверки», утвержденным ФБУ «ЦСМ
Московской области» (Центральное отделение) в сентябре 2015 г.
Основное поверочное оборудование:
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
- шунт токовый АКИП-7501 (Госреестр № 49121-12);
- микровольтметр В3-57 (Госреестр № 7657-80);
- нагрузка электронная АКИП-1303 (Госреестр № 38205-08).
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока АКИП-1141, АКИП-1141/1
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
2. ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
4. Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «PICOTEST CORP.», Тайвань
Адрес: 8F-1, 286-9, HSIN YA RD, CHIEN-CHEN ZONE, K.AOHSIUNG, TAIWAN
Тел. +44 1480 396 395; Факс +44 1480 396 296
Заявитель
Закрытое акционерное общество «Приборы, сервис, торговля» (ЗАО «ПриСТ»)
Адрес: 109544, Москва, ул. Ташкентская, д. 9
Тел. (495)777-55-91; Факс (495)633-85-02
Е-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской
области», Центральное отделение)
Адрес: 141570, р.п. Менделеево, Солнечногорский р-н, Московская обл.
Тел. (495) 994-22-10, факс (495) 994-22-11
E-mail:
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний
средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________
С.С. Голубев
М.п.« ___ » ________________ 2015 г.
