Газоанализаторы Thermo Scientific мод. 48i, ГРСИ 62884-15
Номер госреестра:
62884-15
Наименование СИ:
Газоанализаторы
Обозначение типа:
Thermo Scientific мод. 48i
Производитель:
Фирма "Thermo Fisher Scientific", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61150
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Thermo Scientific модель 48i
Назначение средства измерений
Газоанализаторы Thermo Scientific модель 48i (далее – газоанализаторы) предназначены
для автоматических непрерывных измерений массовой концентрации (объемной доли) оксида
углерода СО в атмосферном воздухе, воздухе рабочей зоны, выбросах предприятий и техноло-
гических газовых средах.
Описание средства измерений
Газоанализаторы Thermo Scientific модель 48i являются стационарными автоматическими
приборами непрерывного действия.
Конструктивно газоанализатор выполнен в едином корпусе, внутри которого расположе-
ны оптическая схема, состоящая из источника инфракрасного (ИК) излучения, прерывателя,
оптического блока, детектора ИК излучения, газовая схема, электронный блок, насос и блок пи-
тания. На передней панели корпуса расположен жидкокристаллический дисплей и кнопки
управления. На задней панели расположены штуцеры для подключения внешних газовых ли-
ний, разъемы для подключения внешних устройств и электропитания.
Общий вид газоанализаторов представлен на рис. 1.
Знак поверки наносится на заднюю панель газоанализатора.

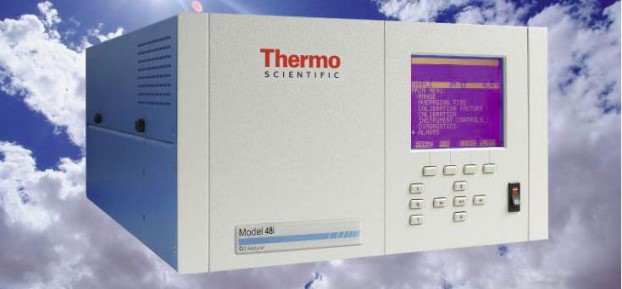

Рисунок 1 -Общий вид газоанализатора Thermo Scientific модели 48i
Принцип действия анализаторов основан на поглощении молекулами оксида углерода
инфракрасного (ИК) излучения с длиной волны 4,6 мкм с использованием корреляционного ме-
тода с газовыми фильтрами (GFC). Поток ИК-излучения проходит через систему фильтров и
поглощается пробой газа, после чего детектируется. Вычисление содержания концентрации CO
производится с помощью микропроцессора на основе градуировочной характеристики.
Диапазон измерений может быть настроен производителем или пользователем в единицах
массовой концентрации, мг/м
3
, или единицах объемной доли, млн
-1
. В газоанализаторах преду-
смотрена возможность установления порогов срабатывания сигнализации о превышении кон-
центрации определяемого газа в измеряемой среде.
Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней
панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, циф-
ровыми входами/выходами и аналоговым выходом 4-20 мА (опционально).
Программное обеспечение анализаторов дает возможность проводить сбор данных, одно-
временную регистрацию нескольких параметров, включая значения концентрации, калибровки
и рабочих параметров. Сохраненные данные можно получить через интерфейсы анализатора,
Лист № 2
Всего листов 3
расположенные на задней панели. Программное обеспечение обеспечивает непрерывную само-
диагностику анализатора, обеспечивает возможность регулировки параметров посредством ор-
ганов управления, а также возможность удаленно управлять режимами работы прибора.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО -
Номер версии (идентификационный номер) ПОНе ниже 02.02.00.299
Цифровой идентификатор ПО -
Другие идентификационные признаки, если имеются-
Встроенное программное обеспечение не имеет средств программирования или изменения
метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту
встроенного программного обеспечения от преднамеренных или непреднамеренных изменений,
реализованную изготовителем на этапе производства.
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность
несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения газоанализаторов учтено при нормировании метроло-
гических характеристик.
Метрологические и технические характеристики
Диапазон измерений массовой концентрации (объемной доли) оксида углеродаот 0 до 10000
СO, мг/м
3
, (млн
-1
)(от 0 до 8584)
Пределы допускаемой погрешности измерений, %:
- приведенной к верхнему пределу диапазона от 0 до 3,0 мг/м
3
(от 0 до 2,58
млн
-1
)± 20
- относительной, в диапазоне св. 3,0 до 50 мг/м
3
включ. (св. 2,58 до 43,1 млн
-1
включ.)± 20
- относительной, в диапазоне св. 50 до 10000 мг/м
3
, (св. 43,1 до 8584 млн
-1
)± 10
Время установления выходного сигнала на уровне 90 %, Т
0,9ном
, с, не более 60
Потребляемая мощность, Вт, не более 275
Габаритные размеры, мм, не более425×220×585
Масса, кг, не более 22
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот плюс 5 до плюс 40
- относительная влажность воздуха, %от 20 до 95 (без конденсации)
- атмосферное давление, кПа от 90 до 106
- электропитание
напряжение, В230
+15
/
-20
частота переменного тока, Гц 50 ± 2
Примечание – значения массовой концентрации приведены для условий 20
о
С, 101,3 кПа.
Знак утверждения типа
наносится на переднюю панель газоанализатора способом наклейки и на титульный лист руко-
водства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор Thermo Scientific модель 48i.
Руководство по эксплуатации.
Методика поверки.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 62884-15 «Газоанализаторы Thermo Scientific модель 48i.
Методика поверки», утверждённому ФГУП «ВНИИМС» 21 октября 2015 г.
Основные средства поверки:
- ГСО № 10342-2013;
- калибратор газовых смесей модель 146i (№ 46818-11 по Госреестру);
- генератор нулевого воздуха TEI 1160 (№ 48333-11 по Госреестру).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам Thermo Scientific модель 48i
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная
поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения за-
грязняющих веществ.
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие
технические условия
Техническая документация фирмы«Thermo Fisher Scientific», США
Изготовитель
Фирма «Thermo Fisher Scientific», США
Адрес: 27 Forge Parkway, Franklin, MA 02038, USA
Телефон/ Факс: (866) 282-0430
Заявитель
Московское представительство фирмы «ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН», США
ИНН 909004658
Адрес: 119333, г. Москва, Ленинский проспект, д. 55/1, стр. 2
Телефон: (495) 232-42-25, телефакс: (495) 232-42-25; E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
