Газоанализаторы RAE Systems мод. AreaRAE, AreaRAE Steel, ГРСИ 62879-15
Номер госреестра:
62879-15
Наименование СИ:
Газоанализаторы
Обозначение типа:
RAE Systems мод. AreaRAE, AreaRAE Steel
Производитель:
Фирма "Honeywell Analytics Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61145
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы RAE Systems модели AreaRAE, AreaRAE Steel
Назначение средства измерений
Газоанализаторы RAE Systems модели AreaRAE, AreaRAE Steel (далее - газоанализаторы)
предназначены для непрерывного автоматического измерения содержания объемной доли газов
в воздухе рабочей зоны и довзрывоопасных концентраций горючих газов.
Описание средства измерений
Газоанализаторы RAE Systems модели AreaRAE, AreaRAE Steel (далее – газоанализаторы)
представляют из себя автоматические переносные приборы непрерывного действия, состоящие
из электронного блока и заменяемых сенсоров, размещенных в одном корпусе. Элементы
питания размещены в изолированном отсеке корпуса. Газоанализаторы модели AreaRAE,
AreaRAE Steel отличаются материалом корпуса: пластик и нержавеющая сталь соответственно.
Принцип действия газоанализаторов основан на следующих физико-химических методах
анализа: электрохимический (токсичные газы, кислород); термокаталитический (горючие газы);
фотоионизационный (летучие органические вещества).
Фотоионизационный сенсор, использующийся в газоанализаторах, имеет чувствитель-
ность 10,6 или 11,7 эВ.
Газоанализаторы осуществляют принудительный отбор пробы при помощи встроенного
насоса.
Газоанализаторы позволяют проводить анализ от одного до пяти компонентов газовой
смеси одновременно.
Газоанализаторы имеют жидкокристаллический дисплей, обеспечивающий отображение
формул определяемых компонентов, результатов измерений, уровня заряда аккумуляторов, ин-
формации о срабатывании сигнализации и о сбоях в работе газоанализатора. Газоанализаторы
подают предупреждающий звуковой и световой сигнал при концентрации газа, превышающей
установленные значения. В газоанализаторах реализовано также сохранение результатов
измерений и информации о срабатывании сигнализации.
Газоанализаторы имеют возможность работать как от встроенных элементов питания, так
и от сети переменного тока (вне взрывоопасной зоны).
Газоанализаторы AreaRAE Steel имеют степень защиты оболочки IP65 (ГОСТ 14254-96).
Газоанализаторы AreaRAE Steel выполнены во взрывозащищенном исполнении с маркировкой
взрывозащиты 2Ex nA nL IIC T6 Gc X. Модификация газоанализаторов AreaRAE Steel Z1 вы-
полнена во взрывозащищенном исполнении для использования в зоне 1 с маркировкой взрыво-
защиты ATEX II 2G EEx ib d IIС T4.
Знак поверки наносится на заднюю панель газоанализатора.
Лист № 2
Всего листов 5
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
AreaRAE Firmware
V3.10
0xA5
Отсутствуют
AreaRAE Power Supply Board Firmware
V1.11
0xE2
Отсутствуют

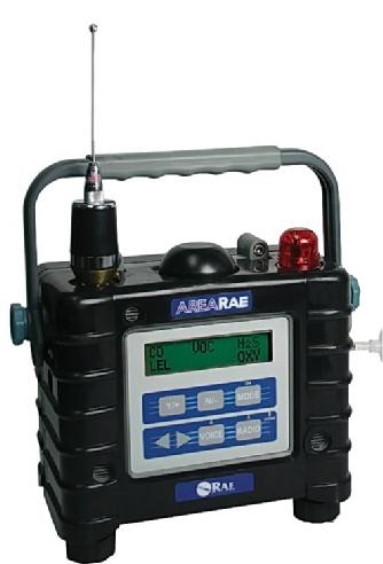

Рисунок 1 - Внешний вид газоанализаторов
модели Area RAE

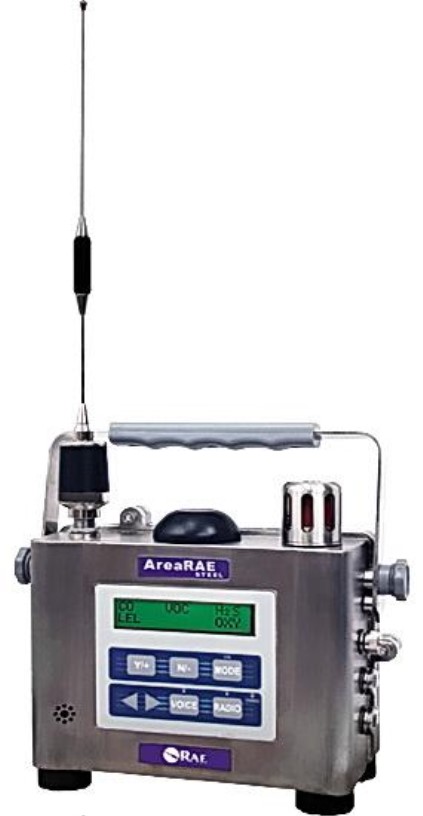

Рисунок 2 - Внешний вид газоанализаторов
модели AreaRAE Steel
Лист № 3
Всего листов 5
Влияние встроенного программного обеспечения учтено при нормировании метрологиче-
ских характеристик.
Уровень защиты встроенного программного обеспечения от непреднамеренных и предна-
меренных изменений в соответствии с Р 50.2.077-2014: высокий.
Конструкция газоанализаторов исключает возможность несанкционированного влияния
на ПО СИ и измерительную информацию.
Метрологические и технические характеристики
Основные метрологические характеристики газоанализаторов приведены в таблице 2.
Таблица 2
Определяемый
компонент
Диапазон показа-
ний, об. доля
(НКПР)
Пределы допускаемой
основной погрешности, %.
приведенной относительной
H
2
S
от 0 до 100 млн
-1
Диапазон измерений, в
котором нормируются
характеристики по-
грешности, об. доля
(НКПР)
от 0 до 8 млн
-1
св. 8 до 100 млн
-1
O
2
от 0 до 30 %
SO
2
от 0 до 20 млн
-1
CO
от 0 до 500 млн
-1
НCN
1)
от 0 до 100 млн
-1
NH
3
от 0 до 50 млн
-1
Cl
2
1)
от 0 до 10 млн
-1
NO
от 0 до 250 млн
-1
NO
2
от 0 до 20 млн
-1
от 0 до 2000 млн
-1
от 0 до 10 %
св. 10 до 30 %
от 0 до 4 млн
-1
св. 4 до 20 млн
-1
от 0 до 20 млн
-1
св. 20 до 500 млн
-1
от 0 до 50 млн
-1
св. 50 до 100 млн
-1
от 0 до 30 млн
-1
св. 30 до 50 млн
-1
от 0 до 5,0 млн
-1
св. 5,0 до 10 млн
-1
от 0 до 5 млн
-1
св. 5 до 250 млн
-1
от 0 до 1 млн
-1
св. 1 до 20 млн
-1
от 0 до 50 млн
-1
св. 50 до 2000 млн
-1
±
20
±
20
±
5
±
5
±
20
±
20
±
10
±
10
±
20
±
20
±
15
±
15
±
20
±
20
±
10
±
10
±
20
±
20
±
15
±
15
Летучие органи-
ческие вещества
(по изобутиле-
ну)
1)
Сумма углеводо-
родов C
x
H
y
(по
метану)
от 0 до 100 %
НКПР
от 0 до 50 % НКПР
±
5
Примечания:
1)
Используется для измерения объемной доли определяемого компонента при аварийной
ситуации.
Лист № 4
Всего листов 5
Пределы допускаемой дополнительной погрешности измерений от
изменения температуры окружающей среды на каждые 10
0
С, в до-
±
0,3
лях от основной погрешности
к
В
а
ре
га
м
з
я
а
у
н
с
е
та
м
н
е
о
н
в
е
л
е
е
0
н
,
и
3
я
д
п
м
о
3
к
/м
аз
и
а
н
н
)
и
:
й T
0,9
, с, не более (при скорости пото-
- для термокаталитических сенсоров15
- для фотоионизационных сенсоров10
- для электрохимических сенсоров на кислород15
- для электрохимических сенсоров на другие вещества60
Основные технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3
Масса, г, не более:
Электропитание, В
Габаритные размеры, мм, не более:
Срок службы прибора, лет
Срок службы сенсоров, лет
Время работы от аккумулятора по-
сле полной зарядки, часов
Модель AreaRAEМодель AreaRAE Steel
4030 (с аккумулятором) 6480 (с аккумулятором)
7,4 В ионно-литиевый аккумулятор или
адаптер для 6 щелочных батарей типоразмера С
235х127х235
10
1 – для CO, H
2
S, ЛОС
2 – для остальных сенсоров
24
36 (с выключенной радиосвязью)
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
от минус 45 до плюс 45
не более 95 (без конденсации влаги)
от 90 до 110
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на зад-
нюю панель газоанализатора в виде наклейки.
Комплектность средства измерений
Газоанализатор портативный RAE Systems.
Калибровочная насадка.
Зарядное устройство.
Пробоотборник.
Транспортировочный контейнер.
Набор инструментов.
Руководство по эксплуатации.
Методика поверки.
Дополнительные принадлежности (по заказу).
Поверка
осуществляется по документу МП 62879-15 "Газоанализаторы RAE Systems модели AreaRAE,
AreaRAE Steel. Методика поверки", утвержденному ФГУП "ВНИИМС" 12 октября 2015 г.
Лист № 5
Всего листов 5
Основные средства поверки:
- государственные стандартные образцы – поверочные газовые смеси (ГСО-ПГС)
10257-2013 (CH
4
– воздух), 10376-2013 (HCN – азот), 10540-2014 (i-C
4
H
8
– воздух), 10240-2013
(CO – азот), 10328-2013 (H
2
S – азот), 10342-2013 (SO
2
– азот), 10326-2013 (NH
3
– азот),
10253-2013 (O
2
– азот), 10331-2013 (NO
2
– азот), 10323-2013 (NO – азот), 9859-2011 (Cl
2
– азот).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на газоанализаторы AreaRAE, AreaRAE Steel.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам RAE Systems модели AreaRAE, AreaRAE Steel
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания
компонентов в газовых средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация фирмы-изготовителя "Honeywell Analytics Ltd", Великобритания.
Изготовитель
Фирма "Honeywell Analytics Ltd", Великобритания
Адрес: Hatch Pond House, 4, Stinsford Road, Poole, Dorset, BH17 0RZ
Тел.: +44 (0) 1202 676161, факс: +44 (0) 1202 678011
Адрес в Интернет:
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»), Российская Федерация
Адрес: 121059, РФ, Москва, ул. Киевская, д.7, подъезд 7, этаж 8
Тел.: +7 (495) 796-98-00, факс: +7 (495) 796-98-93
Адрес в Интернет:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
