Приложение к свидетельству № 61143
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические серии Unistream
Назначение средства измерений
Контроллеры программируемые логические серии Unistream (далее - контроллеры)
предназначены для преобразования с нормированными метрологическими характеристиками
аналоговых сигналов от внешних первичных измерительных преобразователей в виде силы и
напряжения постоянного тока унифицированных диапазонов, сигналов от термопреобразовате-
лей сопротивления, а также для приема и обработки дискретных сигналов и формирования сиг-
налов контроля и управления технологическими процессами в реальном масштабе времени.
Процессорный
модуль
Описание средства измерений
Принцип действия контроллеров заключается в аналого-цифровом преобразовании вход-
ных сигналов модулями ввода в цифровые коды. За счет цифро-аналогового преобразования
обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоян-
ного тока.
Преобразование входных и воспроизведение выходных аналоговых сигналов силы и на-
пряжения постоянного тока выполняется модулем ввода/вывода UIA-0402N
.
Преобразование
сигналов от термопреобразователей сопротивления выполняется модулем ввода UIS-04PTN.
Конструктивно контроллеры выпускаются в трех модификациях - USP-070-B10,
USP-104-B10, USP-156-B10, отличающихся размерами встроенного в панель сенсорного дис-
плея. Во всех модификациях применяется процессорный модуль USC-P-B10, устанавливаемый
на задней стенке панели с дисплеем. Там же могут быть установлены модули ввода/вывода: до
3-вмодификацииUSP-070-B10идо5–вмодификацияхUSP-104-B10и
USP-156-B10. За счет применения адаптера EX-RC1 и модулей расширения число подключае-
мых к основной панели модулей ввода/вывода может быть увеличено до 85; дополнительно
подключаемые модули монтируются на ДИН-рейке. В контроллерах используются также моду-
ли UID-0808R, UID-0808T, UID-0808THS, UID-1600, UID-0016R, UID-0016T, UID-W1616T,
UID-W1616T, предназначенные для приема и обработки дискретных и цифровых сигналов и
формирования сигналов управления.
Используемые в контроллерах протоколы - MODBUS, CANopen, BACnet.

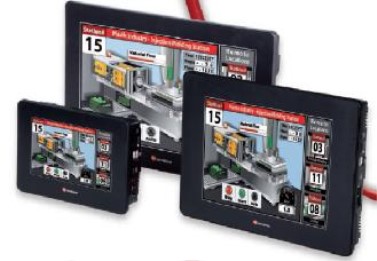

Внешний вид трех модификаций контроллеров приведен на рисунке 1.
USP-070-B10USP-156-B10USP-104-B10
Trial-наклейка
Знак утверждения типа
Вид спередиВид сзади
и
Знак поверки
Лист № 2
Всего листов 5
Программное обеспечение
Встроенное ПО устанавливается "прошивкой" в энергонезависимую память процессорного
модуля контроллеров. Идентификационные данные встроенного программного обеспечения ПО
приведены в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
-
Таблица 1
Значения
Bin_Files
не ниже v.1.14.11
Встроенное ПО контроллеров не влияет на метрологические характеристики средства
измерений (метрологические характеристики измерительных каналов нормированы с учетом
встроенного ПО). Цифровой идентификатор ПО не вычисляется, т.к. программа устанавливает-
ся в контроллеры в цикле производства и в процессе эксплуатации изменена быть не может.
Механическая защита ПО осуществляется за счет установки разрушаемой шильд-наклейки на
входной интерфейс процессорного модуля, предназначенный для его программирования.
Уровень защиты – "высокий" по Р 50.2.077-2014.
Метрологические и технические характеристики
Тип модуля
аналогового
Таблица 2 – Метрологические характеристики модуля ввода/вывода (сигналы силы и напряже-
ния постоянного тока)
ДиапазоныПределы допускаемой
входных/выходных сигналов основной приведенной
ввода/вывода
В
ходные
с
игналы
В
ыход
н
ые
с
иг
н
алы
погрешности преобразования/
воспроизведения
от 0 до 10 В
от 0 до 20 мА
от 0 до 10 В
UIA-0402Nот 0 до 20 мА
от минус 10 до 10 В
± 0,3 %
от 4 до
20 мА
от 4 до 20 мА
Примечания:
1
.Нормирующим значением при определении приведенной погрешности является диапазон пре-
образования /воспроизведения входных (выходных) сигналов каналов – разность верхнего и ниж-
него пределов диапазонов.
2.
Температурный коэффициент преобразования/воспроизведения К
Т
= 0,04 %/°C.
3. Вид и диапазон входных/выходных сигналов модуля выбирается программным путем (конфигу-
рированием модуля).
Рабочие условия эксплуатации
- диапазон температуры окружающего воздуха,
о
С ………………………… от 0 до 50
- относительная влажность воздуха, % ……………………………………………. до 80
- диапазон атмосферного давления, кПа………………………………….. от 84 до 106,7
Параметры электропитания
- напряжение постоянного тока, В..………………………………………………12 или 24
Габаритные размеры контроллеров (ШхГхВ), мм
-модификации USP-070-B10...................................................... ………211,1x52,9x150
-модификации USP-104-B10..................................................... ……….295,9x46x228,8
-модификации USP-156-В10..................................................... ……...411,1x55,6x265,1
Лист № 3
Всего листов 5
Тип модуля
аналогового ввода
Тип
термопреобразователя
сопротивления
Диапазоны
преобразования
Пределы допускаемой
основной приведенной
погрешности преобразования
Таблица 3 – Метрологические характеристики модуля ввода (сигналы от термопреобразовате-
лей сопротивления)
Рt100
0,00385 °С
-1
от минус 200 до 850 °С± 0,1 %
0,00391 °С
-1
Ni100
UIS-04PTN
0,00617 °С
-1
от минус 60 до 180 °С± 0,2 %
Ni120
0,00617 °С
-1
от минус 60 до 180 °С± 0,2 %
Примечания:
1. Нормирующим значением при определении приведенной погрешности является диапазон
преобразования входных сигналов каналов – разность верхнего и нижнего пределов диапазо-
нов.
2. Пределы допускаемой дополнительной приведенной погрешности преобразования, вызван-
ной изменением температуры воздуха во всем диапазоне рабочих температур:
± 0,1 % - для преобразования сигналов от Pt100,
± 0,2 % - для преобразования сигналов от Ni.
3. Вид и диапазон входных сигналов модуля выбирается программным путем
(конфигурированием модуля).
UIA-0402N
Таблица 4 – Количество входов (выходов) и назначение модулей ввода (вывода)
Тип модуля
UID-0808R
UID-0808T
UID-0808THS
UID-1600
UID-0016R
UID-0016T
UID-W1616R
UID-W1616T
UIS-04PTN
Количество и назначение входов (выходов)
8 цифровых входов,8 релейных выходов.
8 цифровых входов,8 транзисторных выходов.
8 цифровых входов,8 транзисторных выходов (ШИМ- выводы до 250 кГц).
16 цифровых входов.
16 релейных выходов.
16 транзисторных входов.
16 цифровых входов,16 релейных выходов.
16 цифровых входов,16 транзисторных выходов.
4 аналоговых входа, 2 аналоговых выхода
(сигналы силы и напряжения постоянного тока).
4 входа (сигналы от термопреобразователей сопротивления).
Масса, кг
-модификации USP-070-B10...................................................... ……………….……0,7
-модификации USP-104-B10..................................................... ……………...…….1,45
-модификации USP-156-В10..................................................... ……..........................3,0
Средний срок службы, лет…………………………………………….…….....................10
Средняя наработка на отказ, ч…………………………………………………….……16000
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации контроллера типографским
способом и на лицевую панель контроллера в виде наклейки.
Лист № 4
Всего листов 5
Комплектность средства измерений
- контроллер;
- руководство по эксплуатации;
- методика поверки МП2064-0099-2015.
Поверка
осуществляется по документу МП2064-0099-2015 "Контроллеры программируемые логические
серииUnistream".Методикаповерки",утвержденномуГЦИСИФГУП"ВНИИМ
им. Д.И. Менделеева" в сентябре 2015 г.
Перечень основных средств поверки:
- прибор для поверки вольтметров программируемый В1-13
воспроизведение силы постоянного тока, предел 100 мА,
±
(1,5·10
-4
I
к
+ 1 мкА);
воспроизведение напряжения постоянного тока, предел 10 В,
±
(5·10
-5
U
к
+40 мкВ), (Госреестр № 6014-77);
- магазин сопротивления Trial, от 10
-2
до 10
6
Ом
,
кл.
0,
02 (Госреестр №38510-08); -
мультиметр В7-64/1, измерение напряжения постоянного тока от 2,0 В до12,5 В,
±
(40 ррm от U
X
+2 ед.мл.р.), (Госреестр №16688-97).
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к контроллерам
программируемым логическим серии Unistream
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений силы постоянного электрического тока в диапазоне от
1·10
-16
до 30 А.
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
5. Техническая документация фирмы UNITRONICS (1989) (RG) Ltd, Израиль.
Изготовитель
Фирма UNITRONICS (1989) (RG) Ltd, Израиль
Unitronics Building, Airport City, P.O.B. 300 Ben Gurion Airport 70100
Тел. 972 (3) 977 8888, факс 972 (3) 977 8877
Заявитель
ЗАО "Клинкманн СПб"
ИНН 7825333606
197110, Россия, Санкт – Петербург, ул. Б. Зеленина, д.8 к.2, БЦ "Чкаловский"
Тел.(812) 327-37-52, факс (812) 327-37-53
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева"
190005, г.С.-Петербург, Московский пр.19,
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-
таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
