Мерники металлические эталонные 2-го разряда М2р-2000, ГРСИ 62849-15
Номер госреестра:
62849-15
Наименование СИ:
Мерники металлические эталонные 2-го разряда
Обозначение типа:
М2р-2000
Производитель:
ОАО "Казанский опытный завод "Эталон", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61114
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические эталонные 2-го разряда М2р-2000
Назначение средства измерений
Мерники металлические эталонные 2-го разряда М2р-2000 предназначены для
измерений объема жидкости, хранения и передачи единицы объема жидкости.
Описание средства измерений
Принцип действия мерников металлических эталонных 2-го разряда М2р-2000
основан на измерении объема жидкости методом налива и слива. Мерник устанавливают в
вертикальное положение, при поверке мер вместимости измеряемую среду подают в
предварительно смоченный водой мерник через горловину или пеногаситель. После
заполнения мерника измеряемую среду сливают через сливной кран сплошной струей или при
помощи электронасоса в поверяемую меру вместимости (метод налива) с последующей
выдержкой 30 секунд на слив капель, либо выливая измеряемую среду из поверяемой меры
вместимости в мерник металлический эталонный 2-го разряда М2р-2000 (метод слива).
Мерники металлические эталонные 2-го разряда М2р-2000 состоят из резервуара, измери-
тельной горловины, сливного крана. В верхней части резервуара крепится ампула уровня для
контроля установки мерников в вертикальное положение. Резервуар мерника стоит на опорах,
имеющих домкраты для установки мерника в вертикальное положение. Горловина мерников
имеет водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответст-
вующей номинальной вместимости мерника при температуре 20 °С и шкала. На горловине рас-
положен кран для доведения уровня жидкости до номинальной вместимости. В состав мерников
металлических эталонных 2-го разряда М2р-2000-03П и М2р-2000-03ПМ дополнительно входят
колеса на рамочной конструкции и электронасос. На резервуаре мерников металлических эталон-
ных 2-го разряда М2р-2000-03П и М2р-2000-03ПМ предусмотрено место для установки термо-
метра.
Общий вид мерника металлического эталонного 2-го разряда М2р-2000 приведен на
рисунке 1.

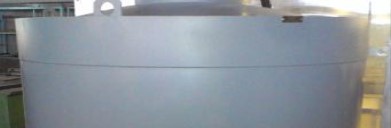

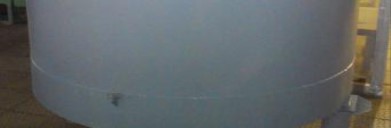

Рисунок 1 – Общий вид мерника металлического эталонного 2-го разряда М2р-2000
Лист № 2
Всего листов 4
Мерники имеют несколько исполнения и маркируются следующим образом:
М2р-2000–х–х
123
1 – тип мерника;
2 – шифр по типу применения мерника:
– мерники, предназначенные для поверки дозаторов, имеют шифр 01.
– мерники, предназначенные для поверки топливораздаточных колонок, имеют шифр 03.
– мерники предназначенные для поверки топливораздаточных колонок, устанавливаемые
на передвижных лабораториях и на прицепах грузовых автомобилей – шифр 03П.
3 – мерники с буквой «М» в обозначении модели изготавливаются из углеродистой
стали с внутренним покрытием, устойчивым к нефтепродуктам.
Пломбированиемерниковметаллическихэталонных2-горазрядаМ2р-2000
осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки (пломбируются
сливнойиналивнойкраны), и нанесением поверительногоклеймана мастику,
ограничивающую доступ к винту регулировки шкалы. Места пломбирования приведены на
рисунке 2.

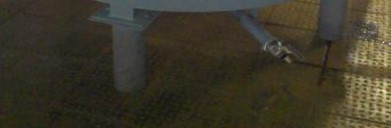

Рисунок 2 – Места пломбирования мерников металлических эталонных 2-го разряда М2р-2000
2000
2020
1980
1
Метрологические и технические характеристики
Номинальная вместимость при температуре 20 °С, дм
3
Вместимость, соответствующая верхней отметке шкалы
при температуре 20 °С, дм
3
Вместимость, соответствующая нижней отметке шкалы
при температуре 20 °С, дм
3
Цена деления шкалы, дм
3
Пределы допускаемой относительной погрешности
при температуре 20 °С, %, не более
Измеряемая среда
± 0,05
вода, спирт и другие
неагрессивные жидкости
по отношению к
материалам мерников
Лист № 3
Всего листов 4
Обозначение модели
Габаритные размеры, мм, не более
ширина длина высота
Масса, кг,
не более
М2р-2000-01, М2р-2000-01М
М2р-2000-03, М2р-2000-03М
М2р-2000-03П, М2р-2000-03ПМ
1550 1550
1550 1550
47902090
2500 380
2800 400
31001000
Условия эксплуатации:
– температура измеряемой среды, °С
– температура окружающего воздуха, °С
– относительная влажность окружающего воздуха, %
– атмосферное давление, кПа
Средний срок службы, лет
от плюс 10 до плюс 30
от плюс 10 до плюс 30
от 30 до 80
от 84 до 106
10
Знак утверждения типа
наносится на маркировочную табличку, закрепленную к резервуару мерника, методом
гравировки и в верхней части по центру титульного листа паспорта типографским способом.
Комплектность средства измерений
– Мерник металлический эталонный 2-го разряда М2р-2000 – 1 шт.;
– Паспорт – 1 экз.
Поверка
осуществляется по документу ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные.
Методика поверки».
Средства поверки:
– мерники металлические эталонные 1-го разряда номинальной вместимостью от 50
до 1000 дм
3
.
Сведения о методиках (методах) измерений
Методика измерений изложена в разделе 7 «Методика измерений» документа
«Мерники металлические эталонные 2-го разряда М2р-2000. Паспорт».
Нормативные и технические документы, устанавливающие требования к мерникам
металлическим эталонным 2-го разряда М2р-2000
1 ГОСТ 8.470-82 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема жидкости»;
2 ТУ 50.502-15 «Мерники металлические эталонные 2-го разряда М2р. Технические
условия».
Изготовитель
Открытоеакционерноеобщество«Казанскийопытныйзавод«Эталон»
(ОАО «Казанский опытный завод «Эталон»)
ИНН 1660107136
Юридический и фактический адрес: 420087, г. Казань, ул. А. Кутуя, д. 124
Почтовый адрес: 420087, г. Казань, а/я 95
Тел./факс: (843) 298-90-02
Е-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А
Тел.: (843) 272-70-62, факс: (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
