Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха Нет данных, ГРСИ 62837-15
Номер госреестра:
62837-15
Наименование СИ:
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса "АЛЬФА" в ячейках хранилищ Х1 и Х2 БТБ п.Гремиха
Обозначение типа:
Нет данных
Производитель:
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ), г.Обнинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61101
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
«АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха
Назначение средства измерений
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
«АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха (далее - ЕСК) предназначена для
измерений, обработки и представления информации об относительных значениях плотности
потока нейтронов каждой выгруженной ОВЧ и температурах во входном и выходном
воздуховодах каждой выгруженной ОВЧ.
Описание средства измерений
ЕСК объединяет:
-
системы контроля нейтронного потока;
-
систему температурного контроля;
-
измерительно-вычислительный комплекс;
-
блоки приема, накопления и отображения информации (БПНОИ) в зданиях 1А, ПРК-1
и здании управления;
Система контроля нейтронного потока включает в себя: восемь блоков детектирования
нейтронного излучения (БДН) на основе камер деления типа КНТ-15-1, помещенных в
контейнеры: шкаф с крейтами, в которых размещена вторичная электронная аппаратура
.
Система температурного контроля включает в себя: восемь термопреобразователей
ТП-К 0521-И-1.5-1000/2500; восемь однозонных термопреобразователей; крейты, в которых
размещена вторичная электронная аппаратура
.
Вхранилищекабелиотблоковдетектированиянейтронногоизлученияи
термопреобразователей подключаются в клеммных коробках, расположенных рядом с
колпаками каждой ячейки хранилища к кабельным линиям трасс.
Кабельные линии трасс располагаются в металлических коробах и подключаются к
измерительно-вычислительному комплексу, расположенному в помещении хранилища.
Измерительно-вычислительный комплекс (ИВК) представляет собой 2 шкафа 43U60.1 с
размещенными в них блоком приема и обработки информации на базе ПЭВМ ROBO-2000-
40G5Eиоборудованиемприема-передачиданных.Шкафыоснащеныисточниками
бесперебойного питания типа UPS 2000 VA для поддержания питания оборудования при
несанкционированном отключении электроэнергии в течение не менее 30 мин и развязки от
помех по электросети. Блок приема и обработки данных измерительно-вычислительного
комплекса принимает, обрабатывают, визуализируют и передают информацию от всех систем
контроля блокам БПНОИ.
Блоки БПНОИ, расположенные в зданиях 1А, управления и ПРК-1 принимают,
обрабатывают и визуализируют информацию от систем контроля хранящихся ОВЧ хранилища.
Обмен информацией между блоками приема и обработки информации производится с
помощью радиосигналов модулей радиомодема SST-2450 на частоте 2400 МГц через конвертер
I-7520. Блок приема и обработки информации в хранилище объявляется ведущим.
Передача роли ведущего производится по модему с помощью специального программного
модуля. Каждый из блоков приема и обработки информации опрашивает сеть на предмет
обнаружения ведущего.

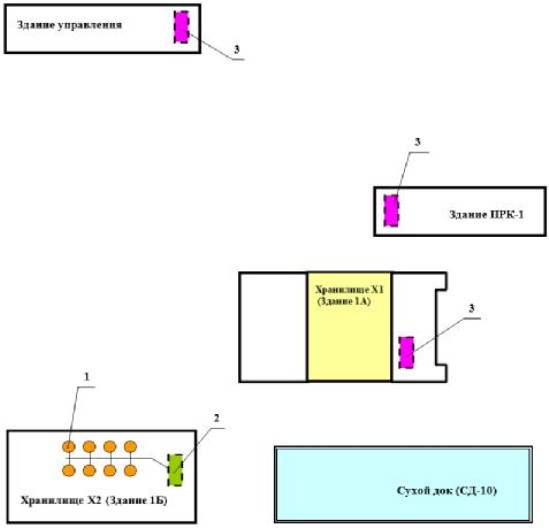

Блок-схема ЕСК представлена на рисунке 1.
Лист № 2
Всего листов 7
1 –
ячейка хранилища ОВЧ с размещенными БДН, термопреобразователями и датчиками
системы САС СЦР;
2 – измерительно-вычислительный комплекс;
3 – БПНОИ;
Примечание. Системы САС СЦР и СКУВ входят в состав ЕСК, но не входят в
рассматриваемый тип средства измерений
Рисунок 1 - Блок-схема ЕСК

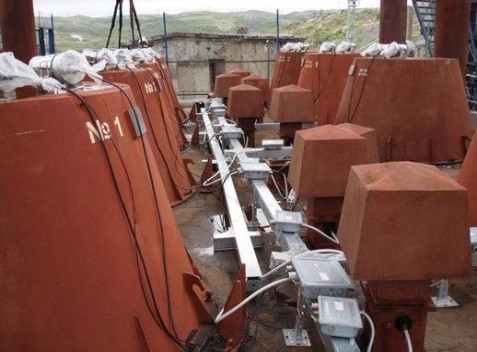

Общий вид крыши хранилища Х2 и колпаков ячеек с проложенными коробами кабельных
трасс и подготовленными к монтажу контейнерами с БДН представлен на рисунке 2.

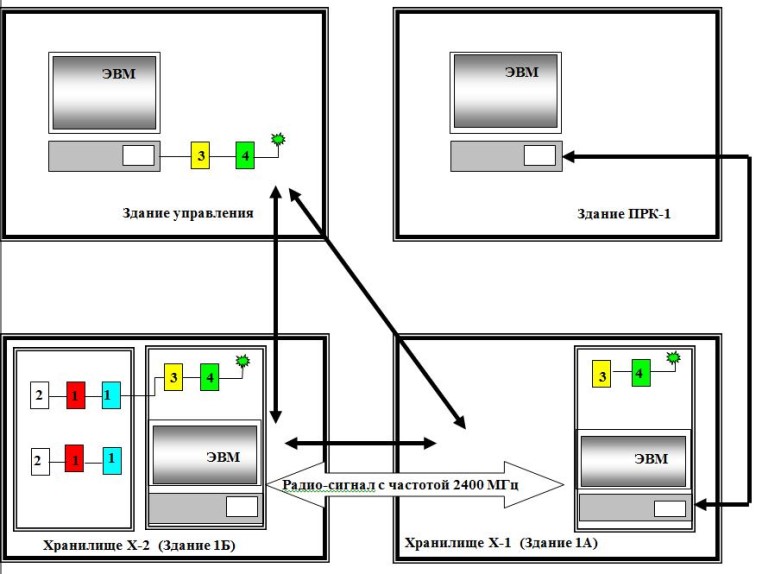

Блок-схема обмена информации между БПНОИЕСК представлена на рисунке 3.
БДН
Рисунок 2 – Вид на крышу хранилища Х2
Кабельные
линии трасс
Лист № 3
Всего листов 7
1 – модуль I-7019P (ввода сигнал с термопреобразователей)
2 – модуль I-7080 (счетчик импульсов от БДН)
3 – модуль I-7520 (конвертер RS-232 в RS-485)
4 – модуль SST-2450 (радиомодем на 2400 МГц)
5 – модуль (датчиков наличия воды)
Рисунок 3 – Блок-схема обмена информации между БПНОИ ЕСК

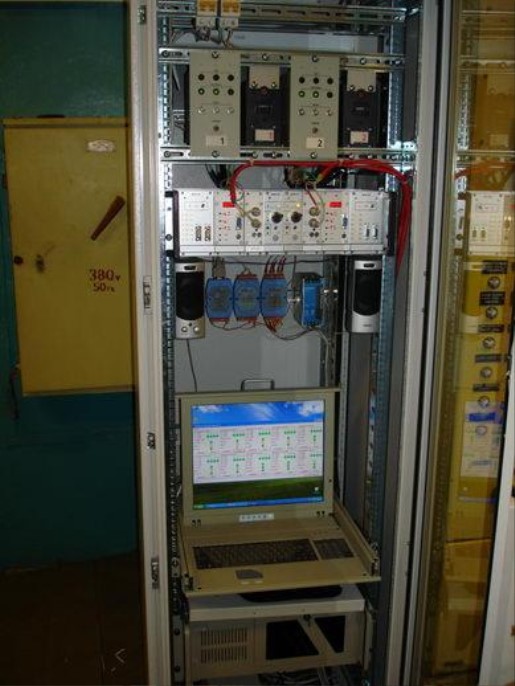

Общий вид шкафа Rittal измерительно-вычислительного комплекса хранилища Х2
представлен на рисунке 4.
Для ограничения доступа к ЕСК применяются следующие средства:
-
замки шкафов ИВК и БПНОИ;
-
пломбы на корпусах персональных компьютеров;
-
замкиналицевойпанелиперсональныхкомпьютеров,препятствующие
несанкционированному включению компьютеров и подключению внешних устройств хранения
информации.
Лист № 4
Всего листов 7
Рисунок 4 – Общий вид шкафа измерительно-вычислительного комплекса хранилища
Программное обеспечение
Для обеспечения работы ЕСК используется программное обеспечение (ПО) «Монитор».
ПО, установленное на ИВК и всех БПНОИ, предназначено для регистрации и обработки
экспериментальных данных и обеспечивает следующие возможности:
-
отображение текущих результатов измерений сразу для всех систем контроля;
-
представление в графическом виде экспериментальных данных и результатов обработки
на экране дисплея с возможностью вывода графиков на печать;
-
обработку результатов измерений с помощью прикладных программ (усреднение,
фильтрация);
-
возможность калибровки измерительного оборудования;
-
формирование архивов с заданным периодом опроса и последующим усреднением при
записи на диск;
-
контроль свободного места на жестком диске;
-
восстановление подключения к архивам после аварийного завершения работы
программы;
-
формирование текстовых файлов с данными измерений для дальнейшей нестандартной
обработки;
-
возможность экспорта графиков в приложения MSOffice в формате Windowsmetafile для
создания отчётов.
Идентификационные данные ПО приведены в таблице 1.
Промышленный компьютер
Замок шкафа, защитная
наклейка
Пломба на корпусе
промышленного компьютера
Шкаф
Система приема-передачи
данных
Знак утверждения типа (на
боковой стороне шкафа
Лист № 5
Всего листов 7
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
Monitor.exe
1.1.0.0
5FA3C7FE5BAC99BE98FC
47D3E5B801D52B409365
SHA-1
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
ЕСК приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ЕСК
Наименование характеристикиЗначение
Система контроля нейтронного потока
Диапазон чувствительности к нейтронам источника типа ИБН в
водородосодержащем замедлителе вспомогательного устройства
ВУ-1, имп./нейтр.(0.2÷1,0)·10
-4
Рабочий диапазон температур,
о
С от минус 30 до +40
Напряжение питания детектора на линейном участке счетной
характеристики, В300 - 500
Пределыдопускаемой относительной погрешности
чувствительности каналов регистрации нейтронного излучения к
нейтронам источника типа ИБН, размещенного в
водородосодержащем замедлителе, %
±
10
Масса БДН, кг, не более 10
Система температурного контроля
Диапазон измерения температуры,
°
Cот минус 30 до +100
Пределы допускаемой абсолютной погрешности измерения
температуры,
°
C
±
3
Общие характеристики
Характеристики сети питания:
напряжение, В220 ± 22
частота, Гц 50 ± 3
Время установления рабочего режима оборудования, мин, не
более30
Потребляемая мощность, В
×
А, не более 1000
Габаритные размеры блока детектирования нейтронного
излучения, мм, не более:
диаметр 100
высота 400
Габаритные размеры ИВК, мм, не более:
длина600
ширина600
высота 2000
Лист № 6
Всего листов 7
от +15 до +40
от минус 30 до +40
Значение
600
600
1200
1,5
1000
120
60
24
Продолжение таблицы 2
Наименование характеристики
Габаритные размеры БПНОИ, мм, не более:
длина
ширина
высота
Габаритные размеры преобразователя термоэлектрического, мм,
не более:
диаметр
высота
Масса ИВК, кг, не более
Масса БПНОИ, кг, не более
Время непрерывной работы, ч
Рабочие условия применения:
температура окружающей среды,
°
С
для электронного оборудования
для блоков детектирования
относительная влажность воздуха, %
для электронного оборудования
для остального оборудования
атмосферное давление, кПа
до 70
до 98
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации Э.091.7545РЭ типографским
способом и на корпус шкафа ИВК в виде шильдика.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Наименование оборудования
Количество
1
Таблица 3 – Комплект поставки
1
1
1
1
1
Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ
класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха в составе:
-
система контроля нейтронного потока
-
система температурного контроля
-
измерительно - вычислительный комплекс
-
блок приема, накопления и отображения информации в здании 1А
-
блок приема, накопления и отображения информации в здании
управления
-
блок приема, накопления и отображения информации в здании ПРК -1
-
комплект ЗИП
Руководство по эксплуатации Э.091.7564 РЭ
Методика поверки Э.091.7564МП
1
1
Поверка
осуществляется по документу Э.091.7564МП «Единая система контроля состояния активных
зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха.
Методика поверки», утвержденному первым заместителем генерального Директора -
заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 г.
Лист № 7
Всего листов 7
Основные средства поверки:
-
Источник быстрых нейтронов типа ИБН с потоком нейтронов 10
5
нейтр./с, пределы
допускаемой относительной погрешности потока нейтронов± 5 % при доверительной
вероятности 0,95, изготавливается по ТУ 95 1075-83;
-
термометр ртутный стеклянный лабораторный типа ТЛ-4, диапазон температур от 0 до
+55 ºС, границы допускаемой абсолютной погрешности измерения температуры 0,1 ºС при
доверительной вероятности 0,95.
Сведения о методиках (методах) измерений
«Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
«АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Руководство по эксплуатации.
Э.091.7564РЭ».
Нормативные и технические документы, устанавливающие требования к единой системе
контроля состояния активных зон выгруженных ОВЧ АПЛ класса «АЛЬФА» в ячейках
хранилищ Х1 и Х2 БТБ п. Гремиха
1ГОСТ 8.558-2009. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений температуры.
2ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические
условия.
3«Единая система контроля состояния активных зон выгруженных ОВЧ АПЛ класса
«АЛЬФА» в ячейках хранилищ Х1 и Х2 БТБ п. Гремиха. Технические условия. Э.091.7564ТУ».
Изготовитель
Акционерное общество «Государственный научный центр Российской Федерации –
Физико-Энергетический Институт им. А.И. Лейпунского» (АО «ГНЦ РФ–ФЭИ»)
ИНН 4025442583
Адрес: 249033, Калужская обл., г. Обнинск, пл. Бондаренко 1
Тел. (48439)98562
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62140-15 | Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават" | Нет данных | Фирма "M+F Technologies GmbH", Германия | 1 год | Перейти |
| 26663-04 | Система измерения количества и показателей качества нефти № 928 | Нет данных | ОАО "Магистральные нефтепроводы "Дружба", г.Брянск | 1 год | Перейти |
| 79792-20 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Завод ЛИТ" | Общество с ограниченной ответственностью "Транснефтьэнерго" (ООО "Транснефтьэнерго"), г. Москва | 4 года | Перейти | |
| 34471-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Верхневолжские магистральные нефтепроводы". Измерительно-информационный комплекс НПС "Степаньково" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 76051-19 | Система измерений количества и показателей качества нефти СИКН-23-РК-А004 на НПС "Астраханская" | Нет данных | ООО "НПП "ОЗНА-Инжиниринг", г.Уфа | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
