Приложение к свидетельству № 61100
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия WE 304/CO-2861
Назначение средства измерений
Весы неавтоматического действия WE 304/CO-2861 (далее – весы) предназначены для
измерений массы порожних и груженых бочек в статическом режиме.
Описание средства измерений
Весы состоят из двух грузоприемных устройств (далее – ГПУ), встроенных в конвейер
линии резки, прибора весоизмерительного IT 9000E, встроенного в пульт управления операто-
ра, и вторичного дисплея.
Каждое грузоприемное устройство (ГПУ1 и ГПУ2) выполнено в виде роликового кон-
вейера, опирающегося на четыре весоизмерительных тензорезисторных датчика BM8H (далее –
датчик; Госреестр № 55371-13).
ПриборвесоизмерительныйIT9000E(далее–индикатор),изготовитель–
«SysTec Systemtechnik und Industrieautomation GmbH», Германия, включает в себя два аналого-
цифровых преобразователя электрических сигналов датчиков, усилитель электрических сигна-
лов датчиков, микропроцессор обработки измерительной информации, энергонезависимое за-
поминающее устройство для хранения параметров настройки весов и результатов взвешиваний,
стабилизированный источник питания, сенсорный дисплей для отображения результатов взве-
шиваний и функциональные клавиши для управления весами.
Индикатор оснащен интерфейсами RS232, RS422/485, USB, для связи с периферийны-
ми устройствами, например, принтер, вторичный дисплей (Т.2.2.6.b ГОСТ OIML R 76-1–2011).
Вторичный дисплей установлен на штативе рядом с ГПУ2 и служит для отображения
измеренного значения массы груженой бочки.
Электрическое соединение модулей осуществляется сигнальными кабелями.
Общий вид весов приведен на рисунке 1.

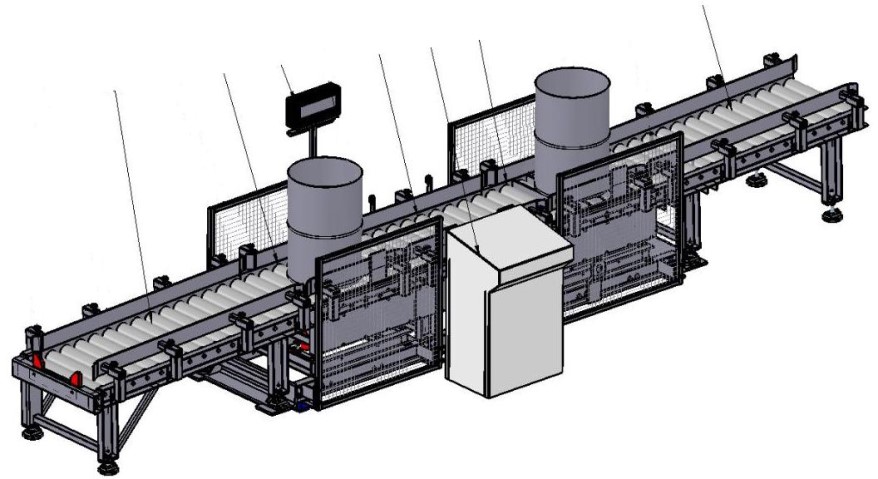

Рисунок 1 – Общий вид весов (1 – ГПУ1; 2 – ГПУ2; 3 – пульт управления оператора; 4 – вто-
ричный дисплей; 5 – подающий конвейер; 6 – разгружающий конвейер)
531
5
6
2
4
Лист № 2
Всего листов 5

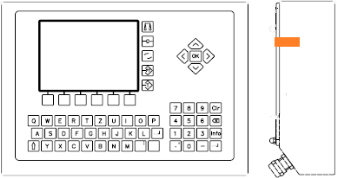

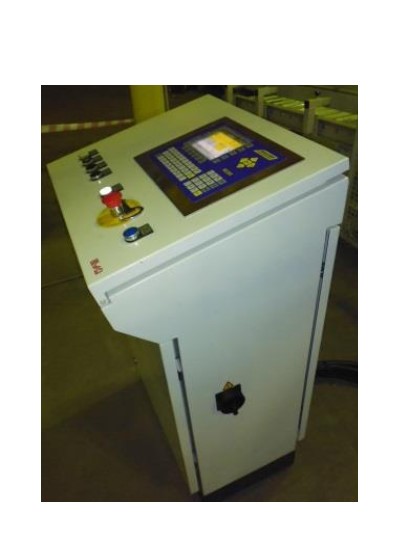

Рисунок 2 – Общий вид индикатора, встроенного в пульт управления оператора
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием силы тяжести взвешиваемой порожней бочки на ГПУ1, а
затем груженой бочки на ГПУ2 (после ее загрузки и перемещения на ГПУ2), в аналоговый
электрический сигнал, пропорциональный ее массе. Сигнал с ГПУ1 по линии связи передается
в индикатор, где преобразуется в цифровой код и обрабатывается. Загруженная бочка переме-
щается на ГПУ2. Сигнал с ГПУ2 по линии связи передается в индикатор, где преобразуется в
цифровой код и обрабатывается. Информация об измеренных значениях массы порожней и
груженой бочки, вычисленное значение массы нетто выводятся на дисплей индикатора и по
цифровому интерфейсу передается на вторичный дисплей и принтер для печати этикетки.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответ-
ствующие пункты ГОСТ OIML R 76-1–2011):
- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2,
T.2.7.2.3);
- устройство слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство индикации отклонения от нуля (4.5.5);
- устройство уравновешивания тары – устройство выборки массы тары (T.2.7.4.1);
- устройство взвешивания тары (Т.2.7.4.2);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- устройство переключения грузоприемных устройств (Т.2.7.8);
- распечатка результатов взвешиваний (4.6.11);
- устройство установки по уровню (Т.2.7.1).
Знак поверки в виде наклейки наносится на лицевую панель индикатора.
Обозначение класса точности, значение максимальной нагрузки Max, минимальной на-
грузки Min, поверочного интервала e, указываются на маркировочной табличке (рисунок 3), за-
крепленной на задней панели индикатора весов.
Лист № 3
Всего листов 5
Рисунок 3 – Маркировочная табличка
Программное обеспечение
Программное обеспечение (далее – ПО) весов реализовано аппаратно и является встро-
енным, используется в стационарной (закрепленной) части с определенными программными
средствами и состоит из метрологически значимой и метрологически незначимой части.
Идентификация ПО производится по идентификационному номеру ПО, который дос-
тупен для просмотра на дисплее индикатора при переходе в раздел меню нажатием клавиши
«F6» и представлен в Таблице 1.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается невозможностью изменения ПО без применения специализированного оборудования
производителя.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с
помощью других средств после принятия защитных мер. Защита от несанкционированного дос-
тупа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей
доступ к переключателю настройки и юстировки, расположенному на плате ADM. Доступ к па-
раметрам настройки и юстировки ограничен паролем и возможен только при нарушении плом-
бы и изменении положения W1.
Для предотвращения несанкционированного доступа к изменению параметров на-
стройки и юстировки переключатель настройки и юстировки W1, установленный на плате ана-
лого-цифрового модуля (ADM) внутри пломбируемого корпуса, пломбируется свинцовой или
пластиковой пломбой. Схема пломбировки приведена на рисунке 4.

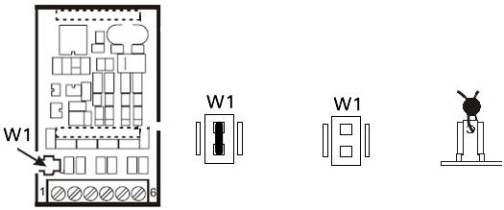

Рисунок 4 – Пример пломбировки W1 и корпуса индикатора (1 – параметры калибровки защи-
щены, 2 – параметры калибровки не защищены, 3 – свинцовая пломба, 4 – пломба в виде раз-
рушаемой наклейки)
12 3
4
Лист № 4
Всего листов 5
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уров-
ню «высокий» по Р 50.2.077–2014.
Таблица 1
Идентификационные данные (признаки)Значение
1 2
Наименование ПО–
Идентификационное наименование ПО–
Номер версии (идентификационный номер) ПО V3.11.12*
Цифровой идентификатор ПО–
Алгоритм вычисления цифрового идентификатора ПО–
* Примечание – индексы 11.12 не относятся к метрологически значимомой части ПО
Метрологические и технические характеристики
Метрологические характеристики для ГПУ1 и ГПУ2 представлены в таблице 2.
Таблица 2
Наименование характеристики
Класс точности по ГОСТ OIML R 76-1–2011
Максимальная нагрузка Max, кг
Поверочный интервал e, и действительная цена деления d, (e=d), кг
Число поверочных интервалов n
Диапазон уравновешивания тары, кг
Диапазон температуры,
о
C
Значение характеристики
III
300
0,1
3000
300
от –10 до +40
Электрическое питание от сети переменного тока:
+
10%
напряжение, В…………………………………………………………………….220
-
15%
;
частота, Гц………………………………………………………………………….50 ± 1
Знак утверждения типа
наносится на маркировочную табличку и типографским способом на титульный лист эксплуа-
тационной документации.
Комплектность средства измерений
Весы WE 304/CO-2861, зав. № CO-2861……………………………………………1 шт.
Руководство по эксплуатации………………………………………………………1 экз.
Поверка
осуществляетсявсоответствиисприложениемДА«Методикаповеркивесов»
ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологические и тех-
нические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспе-
чения приведены в разделе «Программное обеспечение» руководства по эксплуатации.
Основныесредстваповерки:гири,соответствующиеклассамF
2
,М
1
по
ГОСТ OIML R 111-1–2009.
Сведения о методиках (методах) измерений
приведены в документе «Весы неавтоматического действия WE 304/CO-2861. Руководство по
эксплуатации».
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к весам неавто-
матического действия WE 304/CO-2861
1. ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания».
2. ГОСТ 8.021–2005 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений массы».
3. Техническая документация «Rice Lake Weighing Systems Europe B.V.», Нидерланды.
Изготовитель
Rice Lake Weighing Systems Europe B.V., Нидерланды
Weiland 11 NL-6666 MH Heteren, Nederlands
Тел./ Факс: +31 (0) 264 721 319 / +31 (0) 88 234 9100
E-mail:
; Http:
Заявитель
SafanDarley Eijsden B.V., Нидерланды
Emmastraat 90
6245 HZ Eijsden (NL) Netherlands
Тел./ Факс: +31 (0) 43 4097409 / +31 (0) 573 252 057
Http:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г . Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77 / 437-56-66
Е-mail:
Http:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа №30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС. С. Голубев
М.п.« ___ » ________________ 2015 г.
