Клещи токоизмерительные Fluke i1000s, Fluke i3000s, ГРСИ 62835-15
Номер госреестра:
62835-15
Наименование СИ:
Клещи токоизмерительные
Обозначение типа:
Fluke i1000s, Fluke i3000s
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61099
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Клещи токоизмерительные Fluke i1000s, Fluke i3000s
Назначение средства измерений
Клещи токоизмерительные Fluke i1000s, Fluke i3000s (далее – клещи) предназначены для
измерения силы переменного тока.
Описание средства измерений
Клещи, внешний вид которых показан на рисунках 1-2,представляют собой
портативные электроизмерительные приборы. Принцип действия клещей при измерении силы
тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в
электрический сигнал. Для измерения токонесущий провод охватывается ферромагнитным
сердечником, в котором создается магнитное поле, пропорциональное измеряемому току.

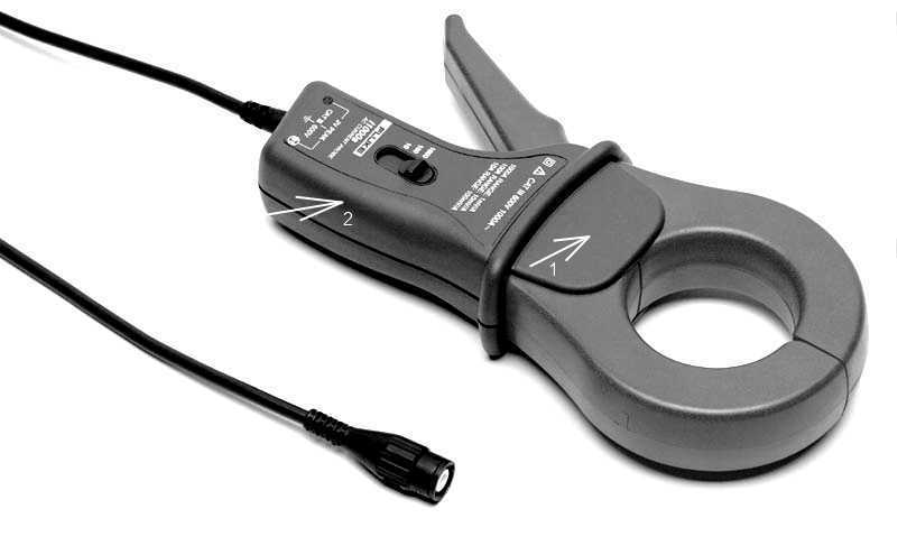

Рисунок 1 - Внешний вид клещей моделей Fluke i1000s, стрелкой №1 показано место
нанесения знака утверждения типа, стрелкой №2 показано место нанесения поверительного
клейма
Лист № 2
Всего листов 4

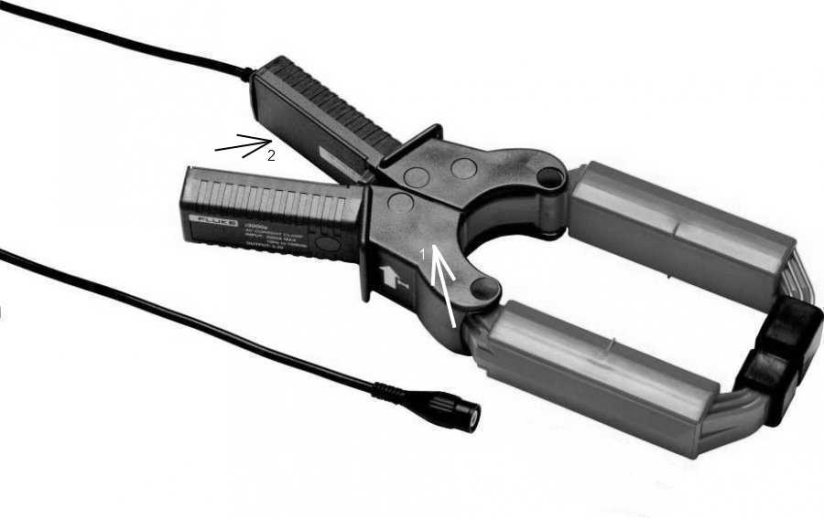

Рисунок 2 - Внешний вид клещей модели Fluke i3000s, стрелкой №1 показано место
нанесения знака утверждения типа, стрелкой №2 показано место нанесения поверительного
клейма
Клещииспользуютсядляподключениякосциллографамимультиметрам,
осуществляющим измерение электрического напряжения на выходе клещей и его дальнейшую
математическую обработку с учётом установленного коэффициента преобразования клещей.
Возможность подключения клещей к компьютеру отсутствует.
На корпусе клещей расположен переключатель коэффициентов преобразования.
Для использования клещей элементы питания не требуются.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 – 3.
Таблица 1 – Метрологические характеристики модели Fluke i1000s
Диапазон измерений силы КоэффициентПределы допускаемой абсолютной
переменного тока, Апреобразованияосновной погрешности, А (при
температуре от 18 до 28
°
С)
от 100 мА до 10 А100 мВ/А± (0,03 I + 0,1)
от 100 мА до 100 А
10 мВ/А± (0,02 I + 0,5)
от 1 до 1000 А
1 мВ/А± (0,01 I + 1)
Примечание
1 I – измеренное значение силы тока, А
2 Погрешности указаны для диапазона частот от 48 до 65 Гц
3 Для температуры менее 18 и более 28
°
С в пределах рабочего диапазона
температур дополнительная погрешность не превышает величины: 0,001 х
(измеренное значение силы тока), А /
°
С
Лист № 3
Всего листов 4
Таблица 2 – Метрологические характеристики модели Fluke i3000s
Диапазон измеренийКоэффициентПределы допускаемой абсолютной
силы переменного тока,преобразованияосновной погрешности, А (при
А
температуре от 20 до 26
°
С)
от 1 до 30 А 10 мВ/А± (0,02 I + 0,1)
от 1 до 300 А
1 мВ/А
± (0,02 I + 0,5)
от 1 до 3000 А
0,1 мВ/А
± (0,02 I + 2)
Примечание
1 I – измеренное значение силы тока, А
2 Погрешности указаны для диапазона частот от 48 до 65 Гц
3 Для температуры менее 20 и более 26
°
С в пределах рабочего диапазона
температур дополнительная погрешность не превышает величины: 0,0002 х
(измеренное значение силы тока), А /
°
С
Модель
Fluke i3000s
от минус 10 до 50
75 %
310 x 120 x 48
Таблица 3 –Технические характеристики
НаименованиеЗначение
характеристикиМодель
Fluke i1000s
Диапазон рабочихот минус 10 до 50
температур,
°
С
Относительная75 %
влажность, не более
Габаритные размеры216 x 111 x 45
(длина х ширина х
высота), мм
Масса (включая элемент550
питания), г, не более
1200
Знак утверждения типа
наносится в виде наклейки на поверхность корпуса клещей, а также типографским методом на
титульные листы эксплуатационной документации.
Комплектность средства измерений
В комплект поставки входят:
клещи
руководство пользователя
методика поверки
- 1шт.;
- 1шт.;
- 1 экз.;
Поверка
осуществляется в соответствии с документом МП 62835-15 «Клещи токоизмерительные
Fluke i1000s, Fluke i3000s. Методика поверки», утвержденным ФГУП «ВНИИМС» 19.08.2015 г.
Основное оборудование, необходимое для поверки:
-
калибратор универсальный Н4-17. Диапазон воспроизведения силы переменного
тока: от 2 мА до 20 А; пределы допускаемой погрешности:
±
0,05 %; диапазон
воспроизведения силы постоянного тока: от 2 мА до 30 А; пределы допускаемой
погрешности:
±
0,025 %
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Клещи токоизмерительные Fluke i1000s, Fluke i3000s. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к клещам
токоизмерительным Fluke i1000s, Fluke i3000s
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Fluke Corporation, США
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA
Заявитель
Общество с ограниченной ответственностью «Ноубл Хаус Трэйдинг»
(ООО «Ноубл Хаус Трэйдинг»)
Адрес: 125040, г. Москва, улица Скаковая, д. 36, стр. 3
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
