Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0), ГРСИ 62824-15
Номер госреестра:
62824-15
Наименование СИ:
Устройства сбора и передачи данных с универсальным радиомодулем
Обозначение типа:
RF universal 2.0 (RFUM868 2.0)
Производитель:
ООО "Смарт Митер", г.Иваново
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.10.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61087
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных с универсальнымрадиомодулем RF universal 2.0
(RFUM868 2.0)
Назначение средства измерений
Устройства сбора и передачи данных с универсальным радиомодулем RF universal 2.0
(RFUM868 2.0) (далее – УСПД) предназначены для сбора, обработки, преобразования, передачи
измерительной информации от средств измерений с импульсным выходным сигналом (далее -
СИ) во внешние информационные системы (далее – система) по радиоканалу.
Описание средства измерений
Принцип действия основан на измерении поступающих на вход УСПД электрических
импульсов от СИ и преобразовании количества импульсов в значение физической величины.
УСПД конструктивно выполнены в едином корпусе для навесного монтажа с выносной
антенной и представляют собой программируемые микропроцессорные устройства, имеющие:
- микропроцессорный контроллер, предназначенный для сбора и обработки измерительной
информации от СИ;
- запоминающее устройство, предназначенное для хранения измерительной информации,
полученной от микропроцессорного контроллера;
- радиомодуль, предназначенный для передачи измерительной информации в системы.
В УСПД также реализованы следующие возможности:
- выполнение измерений текущего календарного времени (шкала времени) и
интервалов времени;
- прием и передача измерительной информации по сигналам системы, принимаемым
радиомодулем, в том числе синхронизация шкалы времени;
-
регистрации событий
.
Для ограничения доступа в целях предотвращения несанкционированной настройки и
вмешательства, которые могут привести к искажению результатов измерений, все СИ,
подключаемые к УСПД, пломбируются в соответствии с технической и эксплуатационной
документациейнаних,линиисвязипломбируютсявместах,гдевозможны
несанкционированные настройки и вмешательства, влияющие на результаты измерений. Знак
поверки (наклейка) наносится на корпус УСПД.

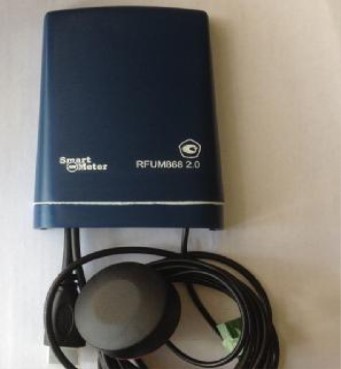

Общий вид и схема пломбировки УСПД показаны на рисунке 1.
Рисунок 1 – Общий вид УСПД, схема пломбировки
Наклейка
изготовителя
Наклейка
поверителя
Лист № 2
Всего листов 4
Программное обеспечение
УСПД имеют встроенное программное обеспечение (ПО), которое устанавливается
(прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО предназначено для сбора, обработки, преобразования, хранения, архивирования,
передачи измерительной информации и осуществления информационного обмена с системами.
Идентификационные данные ПО приведены в таблице 1.
-
Значение
RFUM868
2.х
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО (не ниже)
Цифровой идентификатор (контрольная сумма)
метрологически значимой части ПО
Алгоритм вычисления цифрового идентификатора ПО
-
Нормирование метрологических характеристик УСПД проведено с учетом влияния ПО.
Конструкция УСПД исключает возможность несанкционированного влияния на ПО и
измерительную информацию. Уровень защиты ПО и измерительной информации от
преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Количество входов для подключения СИ с импульсным выходом, шт.от 1 до 4
Параметры входов для подключения СИ с импульсным выходом:
- амплитуда импульсов, В3,0
±
0,5
- длительность импульсов, мс, не менее 100
- частота следования, Гц, не более 5
Пределы абсолютной погрешности преобразования количества импульсов
в значение физической величины, импульс
×
(вес импульса
1)
)
±
1
Пределы абсолютной погрешности формирования (хранения) шкалы времени
D
T
и
абсолютная погрешность измерений интервалов времени
D
D
T
, с/сут, не более
±
3
Характеристики радиомодуля:
- полоса рабочих частот, МГц 868,7-869,2
- выходная мощность, мВт, не более 25
Напряжение электропитания от гальванического элемента АА-типа, В3,6
Хранение данных при отключении электропитания, лет, не менее 10
Рабочие условия эксплуатации:
- температура окружающей среды,
°
Сот минус 10 до плюс 75
- относительная влажность, %, не более 90
- атмосферное давление, кПа от 84,0 до 106,7
Габаритные размеры, мм125 х 90 х 40
Масса, кг, не более 0,38
Средний срок службы, лет, не менее 6
1)
Вес импульса должен соответствовать значению указанному в эксплуатационной
документации на СИ, подключаемого к УСПД.
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на корпус УСПД методом фотолитографии или другим способом, не ухудшающим
качество, на титульном листе в правом верхнем углу руководства по эксплуатации -
типографским способом.
Комплектность средства измерений
1 шт.
1 экз.
1 экз.
Таблица 2 – Комплектность УСПД
НаименованиеКоличество
Устройство сбора и передачи данных с универсальным радиомодулем RF universal 2.0
(RFUM868 2.0)
«Устройство сбора и передачи данных с универсальным радиомодулем RF universal 2.0
(RFUM868 2.0). Руководство по эксплуатации», 4035-001-22817960.РЭ
«Устройство сбора и передачи данных с универсальным радиомодулем RF universal 2.0
(RFUM868 2.0). Методика поверки», МЦКЛ.0174.МП
данных с
поверки»,
Поверка
осуществляется по документу МЦКЛ.0174.МП «Устройства сбора и передачи
универсальным радиомодулем RF universal 2.0 (RFUM868 2.0). Методика
утвержденному ЗАО КИП «МЦЭ» 16.10.2015 г.
Основное средство поверки – генератор импульсов Г5-82, период повторения
импульсов от 1 до 9,9∙10
7
мкс, длительность импульсов от 0,1 до 5∙10
6
мкс, амплитуда
импульсов от 0,006 до 60 В, погрешность установки: периода Т: ± 0,003∙Т; длительность
импульсов τ: ± (0,03∙τ + 0,04) мкс; амплитуда U: ± (0,1∙U + 0,1) В.
Сведения о методиках (методах) измерений
изложены в документе «Устройства сбора и передачи данных с универсальным радиомодулем
RF universal 2.0 (RFUM868 2.0). Руководство по эксплуатации», 4035-001-22817960.РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам
сбора и передачи данных с универсальным радиомодулем RF universal 2.0 (RFUM868 2.0)
ТУ 4035-001-22817960-2015 «Устройства сбора и передачи данных с универсальным
радиомодулем RF universal 2.0 (RFUM868 2.0). Технические условия».
Изготовитель
Общество с ограниченной ответственностью «Смарт Митер» (ООО «Смарт Митер»)
ИНН 3702107705
Адрес: 153038, РФ, г. Иваново, пр. Строителей 6-А
Тел.: 8 (4932) 57-50-50
Факс: 8 (4932) 30-41-17
Лист № 4
Всего листов 4
Испытательный центр
ЗАО КИП «МЦЭ»
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
Тел: +7 (495) 491 78 12, +7 (495) 491 86 55
Е-mail:
,
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _________________ 2015 г.
