Анализаторы ELTRA (мод. CHS 580, CS 580, CS 800, CS 2000, CS580а Helios, CHS580а Helios, CW 800, CW 800М), ГРСИ 62753-15
Номер госреестра:
62753-15
Наименование СИ:
Анализаторы
Обозначение типа:
ELTRA (мод. CHS 580, CS 580, CS 800, CS 2000, CS580а Helios, CHS580а Helios, CW 800, CW 800М)
Производитель:
Фирма "Eltra GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «07» декабря 2020 г. № 2014
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580а
Helios, CHS580а Helios, CW 800, CW 800М)
Назначение средства измерений
Анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580а Helios,
CHS580а Helios, CW 800, CW 800М) (далее - анализаторы) предназначены для измерения
массовой доли углерода, водорода, серы и воды в различных жидких и твердых веществах
и материалах по аттестованным методикам измерений.
Описание средства измерений
Принцип действия анализаторов основан на сжигании испытуемого образца в
высокочастотной индукционной печи или печи сопротивления в потоке кислорода и
дальнейшем анализе методом ИК - спектроскопии образующихся газообразных
соединений: свободная вода, содержащаяся в пробе, испаряется, а углерод, сера и водород
окисляются до СО
2
, SO
2
и Н
2
О. Выделившиеся после сжигания образца газы с потоком
кислорода проходят пылевую ловушку, затем поступают в детектор для анализа водорода
в виде воды (присутствует в анализаторах моделей CHS 580, CHS580а Helios, CW800,
CW800M), далее передаются в осушитель для удаления воды, и затем попадают на
инфракрасный твердотельный детектор для анализа серы и углерода в виде соединений
SО
2
и СО
2
(для модификации CW 800 и CW 800M – только углерода).
Конструктивно анализатор представляет собой лабораторный прибор, состоящий из
печи (индукционной печи или печи сопротивления, или обеих, в зависимости от модели),
инфракрасных детекторов, микроконтроллера.
Масса образца вводится автоматически от электронных весов, возможен ввод массы
образца с клавиатуры. После выполнения каждого измерения производится продувка и
очистка печи анализатора для следующего измерения. Градуировка анализаторов
производится по стандартным образцам состава твердых материалов, аттестованных по
массовой доле углерода, серы, водорода и воды.
Анализаторывыпускаютсяввосьмимодификациях,которыеотличаются
диапазонами и объектами измерений, определяемыми компонентами, типом печи,
системой управления, и соответственно, областями применения: модели CS 580, CS580а
Helios, CHS 580 и CHS580а Helios предназначены для измерения массовой доли углерода,
водорода и серы в углях и продуктах переработки угля, коксе, стройматериалах; модели
CS 800, CS 2000 – для измерения массовой доли углерода и серы в металлах и сплавах
углях и продуктах переработки угля, коксах, стройматериалах и горных породах; модели
CW 800 и CW 800M – для измерения массовой доли углерода и воды в стройматериалах,
сырье рудном и нерудном черной промышленности.
Общий вид анализаторов приведен на рисунках 1а-1е. Места нанесения
поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
2

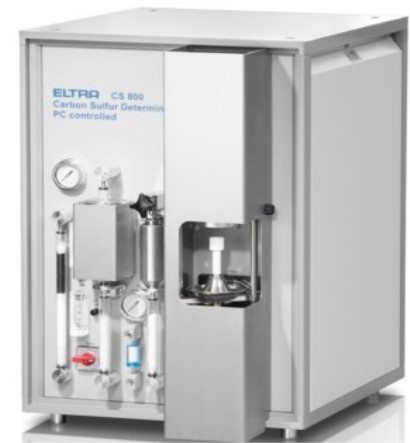

Рисунок 1б - МодельCS 800

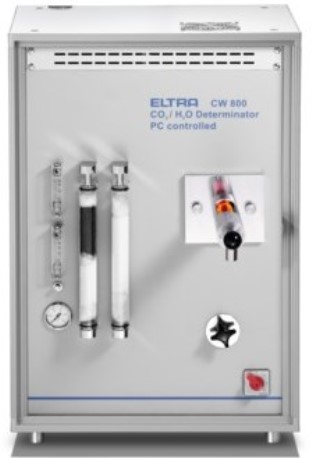

Рисунок 1г - Модель CW 800

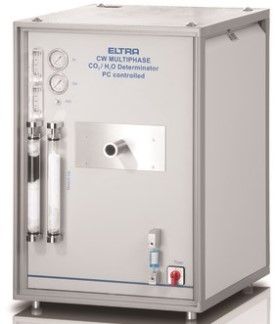

Рисунок 1е - Модель CW 800М

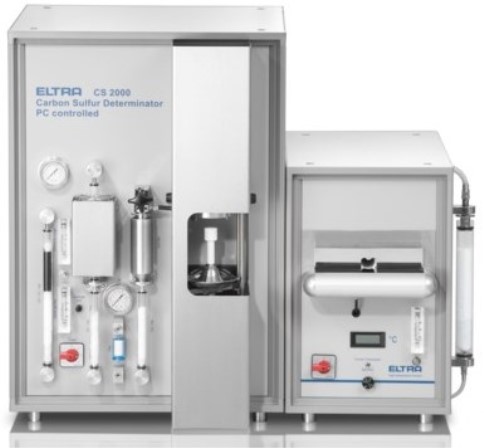

Рисунок 1а - Модель CS 2000

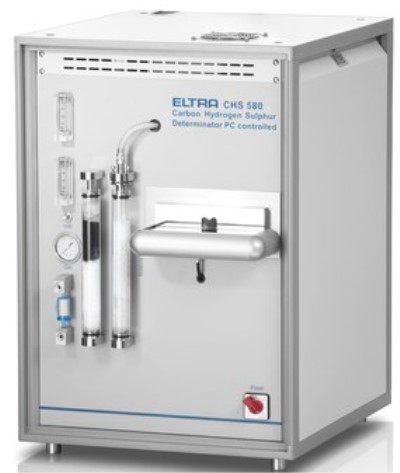

Рисунок 1в - Модели CHS 580 и CS 580

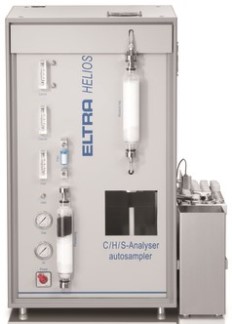

Рисунок 1д - Модели CHS 580а Helios и
CS 580а Helios
Пломбирование анализаторов не предусмотрено.
3
Программное обеспечение
Все анализаторы оснащены программным обеспечением, позволяющим проводить
контрольпроцессаизмерений,осуществлятьсборэкспериментальныхданных,
обрабатывать и сохранять полученные результаты, передавать результаты измерений на
управляющий компьютер и/или на принтер.
Конструкция анализаторов исключает возможность несанкционированного влияния
на программное обеспечение и измерительную информацию.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 –Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОUNI
Номер версии (идентификационный номер) ПО-
Цифровой идентификатор ПО-
Другие идентификационные данные-
4
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
CHS 580,
CHS580а Helios
CW 800,
CW 800М
- воды
Предел допускаемого СКО случайной составляющей относительной погрешности результатов измерений, %, в диапазонах измерений
Наименование
характеристики
Значение характеристики для моделей анализаторов
CS 580,
CS580а Helios
CS 800CS 2000
Режим
Режим печи
сопротивления
Печь
сопротивления
Тип печиПечь сопротивленияПечь сопротивления Индукционная печь
индукционн
о
й печи
Диапазон измерений массовой доли
*
, %
- углерода
- серы
- водорода
от 0,1 до 100
от 6
10
-4
до 2
от 0,1 до 15
-
от 0,001 до 100
от 6
10
-4
до 100
-
-
от 0,1
10
-4
до 12
от 0,5
10
-4
до 40
-
-
от 0,1
10
-4
до 12
от 0,5
10
-4
до 40
-
-
от 0,001 до 100
от 6
10
-4
до 100
-
-
от 0,1 до 100
--
от 0,01 до 100
30
10
5
3
2
от 0,1
10
-4
%
до 0,01 % включ.
св. 0,01 %
до 0,1 % включ.
св. 0,1 %
до 1,0 % включ.
св. 1,0 %
до 15 % включ.
св. 15 %
до 100 % включ.
*
Примечание - Указанные значения диапазонов измерения могут варьироваться в зависимости от количества используемых ИК детекторов в
конкретном анализаторе. Диапазон измерений массовой доли всех элементов может быть расширен до 100% при уменьшении навески
анализируемой пробы
.
5
Наименование характеристики
230 ± 10
50 / 60
от 15 до 25
10
Таблица 3 – Основные технические характеристики
Значение характеристики для моделей анализаторов
CHS 580, CS 580,
CHS580а CS580а
Helios Helios
CW 800,
CS 800CS 2000CW 800
М
7676
1000
600
550
11014665
от 10 до 70
Параметры электрического
питания:
-напряжение переменного тока, В
-частота переменного тока, Гц
Габаритные размеры, мм, не более
-высота
-ширина
-длина
Масса, кг, не более
Условия эксплуатации:
- температураокружающего
воздуха,
о
С
-
относительнаявлажность
воздуха, %
Средний срок службы, лет,
не менее
Знак утверждения типа
наносится на лицевую панель анализатора методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Анализатор (комплектность в соответствии с заказом)
Руководство по эксплуатации
Методика поверки
Обозначение
--
МП 62-241-2015
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 62-241-2015 «ГСИ. Анализаторы ELTRA (модели
CHS 580, CS 580, CS 800, CS 2000, CS580а Helios, CHS580а Helios, CW 800, CW 800М).
Методика поверки», утвержденному ФГУП «УНИИМ» 16 октября 2015 г.
Основные средства поверки:
- стандартный образец состава ГСО 666-81П (массовая доля углерода 0,0036 %, абс.
погрешность ± 0,0003 %, массовая доля серы 0,0042 %, абс. погрешность ± 0,002 %);
- стандартный образец состава ГСО 1692-87П (массовая доля углерода 0,040 %, абс.
погрешность ± 0,001 %, массовая доля серы 0,0034 %, абс. погрешность ± 0,0002 %);
- стандартный образец состава ГСО 1632-93П (массовая доля углерода 0,355 %, абс.
погрешность ± 0,002 %, массовая доля серы 0,0169 %, абс. погрешность ± 0,0004 %);
- стандартный образец состава ГСО 8836-2006 (массовая доля углерода 3,16 %, абс.
погрешность ± 0,01 %, массовая доля серы 0,106 %, абс. погрешность ± 0,001 %);
- ГЭТ 173-2017 Государственный первичный эталон единиц массовой доли и
массовой (молярной) концентрации воды в жидких и твердых веществах и материалах;
диапазон измерений массовой доли воды от 0,001 до 100 %; относительное среднее
квадратическое отклонение результата измерений S
0
= (3,0 – 0,01) %; неисключенная
относительная систематическая погрешность (при Р=0,99) θ
0
= (4,0 – 0,04) %;
- рабочие пробы угля, в которых значения массовой доли углерода и водорода
измерены по ГОСТ 2408.4-98;
6
- рабочие пробы серы, в которых значения массовой доли серы измерены по
ГОСТ 127.2-93 или по ГОСТ 8606-93.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов в соответствии с
рисунками 1а-1е.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580а Helios,
CHS580а Helios, CW 800, CW 800М)
Приказ Росстандарта №2832 от 29.12.2018 «Об утверждении государственной
поверочной схемы для средств измерений содержания воды в твердых и жидких
веществах и материалах»
Техническая документация изготовителя «ELTRA GmbH», Германия.
Изготовитель
Фирма «ELTRA GmbH», Германия.
Адрес: Retsch-Allee 1-5, 42781 Haan, Germany
Телефон: +49 2137 12822
Web-сайт:
E-mail: info@eltra.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
ИНН 6670040391
Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616
Телефон(факс): +7 343 376-25-08, +7 343 376-25-75
Web-сайт: www.spectrots.ru
E-mail: ural@spectro-ts.com
филиал
научно-
в целях
Испытательный trial
Уральскийнаучно-исследовательскийинститутметрологии–
федерального государственного унитарного предприятия «Всероссийский
исследовательский институт метрологии имени Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
Е-mail: uniim@uniim.ru
Аттестат аккредитации по проведению испытаний средств измерений
утверждения типа № RA.RU. 311373
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21460-01 | Анализаторы электрохимические | Луч-2001 | МК "Луч", г.Москва | 1 год | Перейти |
| 46513-11 | Анализаторы спектра портативные | MS2722C, MS2723C, MS2724C, MS2725C, MS2726C | Фирма "Anritsu Company", США | 1 год | Перейти |
| 62244-15 | Анализаторы кислорода | WDG мод. WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ | Фирма "AMETEK Process & Analytical Instruments Division", США | 1 год | Перейти |
| 16772-97 | Анализаторы жидкости промышленные | 20 (мод. 2501/ 2900) | Фирма "Jumo", Германия | 1 год | Перейти |
| 26465-05 | Анализаторы рентгенофлуоресцентные энергодисперсионные серы в нефти и нефтепродуктах | Спектроскан S | ООО "НПО "Спектрон", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
