Термопреобразователи сопротивления PR-SPA-NA-NWT, PR-SPA-EX-NWT, ГРСИ 62742-15
Номер госреестра:
62742-15
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
PR-SPA-NA-NWT, PR-SPA-EX-NWT
Производитель:
Компания "EPHY-MESS GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60995
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления PR-SPA-NA-NWT, PR-SPA-EX-NWT
PR-SPA-EX-NWT (в
температуры деталей
Назначение средства измерений
ТермопреобразователисопротивленияPR-SPA-NA-NWT,
дальнейшем термопреобразователи) предназначены для измерения
электрических машин во взрывоопасных и взрывобезопасных зонах.
Описание средства измерений
Принцип действия термопреобразователей основан, на свойстве платины изменять свое
сопротивление с изменением температуры.
Основнойчастьютермопреобразователейявляетсячувствительныйэлемент,
выполненный в виде бифилярно намотанной платиновой проволоки, помещенный в корпус из
стеклотекстолита или пластмассы. Внутренние проводники выведены через уплотнение в
наружной части защитного корпуса. Термопреобразователи имеют по 4 исполнения AK, ST,
ZS, SH , отличающиеся конструктивным оформлением и размерами погружаемой части.
Знак поверки наносится на свидетельство о поверке термопреобразователя.

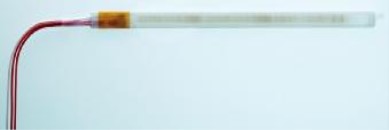

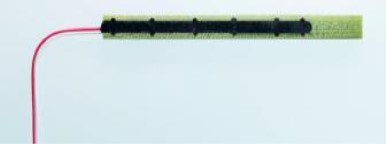

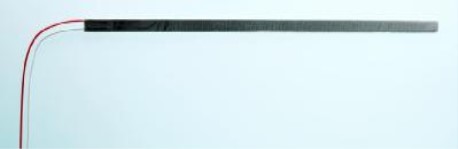

Внешний вид термопреобразователей приведен на рисунке 1.
PR-SPA-NA-NWT, PR-SPA-EX-NWT
исполнение SH
PR-SPA-NA-NWT, PR-SPA-EX-NWT
исполнение АК
PR-SPA-NA-NWT , PR-SPA-ЕХ-NWT
исполнение ST
PR-SPA-NA-NWT, PR-SPA-ЕХ-NWT
исполнение ZS
Рисунок 1 - Внешний вид термопреобразователей
Метрологические и технические характеристики
термопреобразователей сопротивления приведены в таблице 1.
1х Pt100, 2х Pt100
PR-SPA-NA-NWT,
PR-SPA-EX-NWT
Таблица 1
Наименование
характеристики
исполнение AKисполнение
ST
исполнение ZS
исполнение
SH
1.Номинальная
статическая
характеристика, (НСХ)*
2. Класс допуска
AA, А, В, и Cв соответствии с ГОСТ 6651-2009
Лист № 2
Всего листов 3
стеклотексто-
лит/ пластик
термоусадочная
трубка
30
43 200
от trial 60 до 180
до 95 без конденсации влаги
0,00385
соединений
Продолжение таблицы 1
3.Номинальное значение
сопротивления при 0°С,100
Oм
4.Диапазон измерений для PR-SPA-NA-NWT от минус 60 до 200
температуры, °С для PR-SPA-EX-NWT от минус 60 до 180
5.Температурный
коэффициент, °С-1
6.Пределы допускаемойкласс АA ± ( 0,1 + 0,0017 | t | ), класс А ±(0,15 + 0,002 l t l ), класс
абсолютной В ±(0,3 + 0,005l t l), класс C± ( 0,6 + 0,01 | t | )
погрешности, °С где t-измеренная температура, °С
7.Схема внутренних
2-х, 3- х и 4-х проводная
пыли
8.Время термической8885
реакции t
0,63
, в воде, не
более, с
9.Степень защиты от воды и
I
Р64
10. МаркировкаEx ia IIC U, Ex ia IIIC DbU, Ex e II U, Ex tb IIIC DbU
взрывозащиты
только для
PR-SPA-EX-NWT
11. Размеры погружаемой
части**, мм
длина(от 25до 500) ±3 (от 25до 500)±3 (от 25до 500)±3 (от 25до 500) ±3
ширина(от 5 до30) ±0,3 (от 5 до30) ±0,3 (от 5 до30) ±0,3 (от 3до 20) ±0,3
толщина(от 2 до 20) ±0,3 (от 1 до 10) ±0,3 (от 1 до 10) ±0,3 (от 1 до 5) ±0,3
12.Длина кабеля, мм, не
менее
100
13.Материал защитного
корпуса
14. Масса, кг, не более
стеклотексто-
стеклотекстолитлит/слюдяная
бумага
1
может быть изготовлен произвольный номинал
15. Срок службы, лет, не
менее
16.Средняя наработка на
метрологический отказ, ч
17. Условия
эксплуатации:
- диапазон температур
окружающего воздуха, °С
- относительная
влажность, %
Примечание: *по требованию заказчика
чувствительного элемента
**в зависимости от заказа
Знак утверждения типа
наносится на титульные листы паспорта типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
- термопреобразователь сопротивления - 1 шт
- паспорт на русском языке -1 экз.
Поверка
осуществляется по документу ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки".
При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100
3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С,
нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М,
диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления PR-SPA-NA-NWT, PR-SPA-EX- NWT
1. ГОСТ 6651-2009" ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний ".
2. ГОСТ 8.558-2009" ГСИ. Государственная поверочная схема для средств измерений
температуры".
3. Техническая документация фирмы изготовителя.
Изготовитель
Компания «EPHY-MESS GmbH», Германия
Адрес; Berta-Cramer-Ring 1.D-65205 Wiesbaden, Германия
Тел.+49 6122 9228-0, факс. +49 6122 9228-99
Заявитель
TÜV NORD CERT GmbH
, Германия
Адрес: Langemarckstr. 20, 45141 Essen, Германия
Тел.+ 49 201 825-0, факс. +49 201-825-2517
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева"
190005, г. Санкт- Петербург, Московский пр.19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е- mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _________________2015 г.
