Стенды автоматизированные для поверки счетчиков электроэнергии СКВТ-Ф610, СКВТ-М А3301, ГРСИ 62731-15
Номер госреестра:
62731-15
Наименование СИ:
Стенды автоматизированные для поверки счетчиков электроэнергии СКВТ-Ф610, СКВТ-М
Обозначение типа:
А3301
Производитель:
ПКБ локомотивного хозяйства - филиал ОАО "РЖД", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60984
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды автоматизированные для поверки счетчиков электроэнергии СКВТ-Ф610,
СКВТ-М. Тип А3301
Назначение средства измерений
Стенды автоматизированные для поверки счетчиков электроэнергии СКВТ-Ф610,
СКВТ-М. Тип А3301 предназначены для воспроизведения напряжения постоянного тока и из-
мерения длительности периода сигналов.
Описание средства измерений
Принцип работы стендов автоматизированных для поверки счетчиков электроэнергии
СКВТ-Ф610, СКВТ-М. Тип А3301 (далее - стенды) основан на формировании сигналов силы и
напряжения постоянного тока в последовательных и параллельных цепях счетчиков, подклю-
чаемых к стендам и дальнейшем определении погрешности счетчиков методом косвенных из-
мерений.
Стенды представляют собой рабочее место для поверки счетчиков электроэнергии
СКВТ-Ф610 (Госреестр № 18124-05), СКВТ-М (Госреестр № 39603-14) и состоят из стойки и
стола компьютерного, на котором расположены: системный блок, источник бесперебойного пи-
тания, монитор, клавиатура, мышь и принтер.
Стойка состоит из трёх частей: шкафа измерительного, шкафа аппаратного и шкафа
управления.
На передней части шкафа управления установлены автоматический выключатель и УЗО.
Кроме того, на шкафу размещены кнопки «Вкл.» и «Выкл.», предназначенные для включения и
выключения питания высоковольтного источника питания. Внутри шкафа установлен контак-
тор, через который включается и выключается питание источника высокого напряжения.
При внештатном открытии дверцы шкафа измерительного срабатывает контактор, и пи-
тание высоковольтного источника отключается.
На лицевой части шкафа аппаратного расположена панель с аппаратами и приборами. В
верхней части панели расположен счётчик импульсов СИ30, на индикаторе которого высвечи-
вается значение длительности периода импульсов, поступающих с импульсного выхода пове-
ряемого счётчика во время поверки. Внутри шкафа расположены:
- вольтметры, используемые для измерения напряжения постоянного тока на параллель-
ной цепи поверяемого счетчика, а также напряжения питания счётчика;
- источники питания, используемые для создания образцового источника напряжения
при осуществлении поверки счетчика электроэнергии СКВТ-Ф610;
- источник питания, предназначенный для проверки счетного входа счетчиков и питания
параллельной цепи счётчика;
- высоковольтный источник питания, предназначенный для подачи высокого напряже-
ния постоянного тока на поверяемый счетчик СКВТ-М.
Стенды могут работать как в автоматическом, так и в ручном режиме.
Общий вид стендов автоматизированных для поверки счетчиков электроэнергии
СКВТ-Ф610, СКВТ-М. Тип А3301показан на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) служит для обеспечения функционирования стендов,
управления интерфейсом и процессами поверки, является метрологически значимым и защи-
щено от несанкционированного вмешательства системой паролей.
Метрологические характеристики стендов с учетом погрешности, вносимой ПО, пред-
ставлены в таблице 2 – таблице 3 . Суммарная погрешность измерителей с учетом погрешности,
вносимой ПО, не превышает пределов допускаемой погрешности.
Идентификационные данные программного обеспечения стендов автоматизированных для
поверки счетчиков электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301 представлены в
таблице 1.
Таблица 1 – Идентификационные данные встроенного ПО стендов автоматизированных для по-
верки счетчиков электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301
Идентификационные данные (признаки)Значение
1 2
Идентификационное наименование ПОПоверка счетчиков СКВТ-Ф610 и СКВТ-М
Номер версии (идентификационный номер) ПО 1.0.0.0
Цифровой идентификатор ПО182b4b53753993fb69f22dc4a4ed4e36
Другие идентификационные данные -
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамерен-
ных изменений «высокий» по Р 50.2.077-2014.

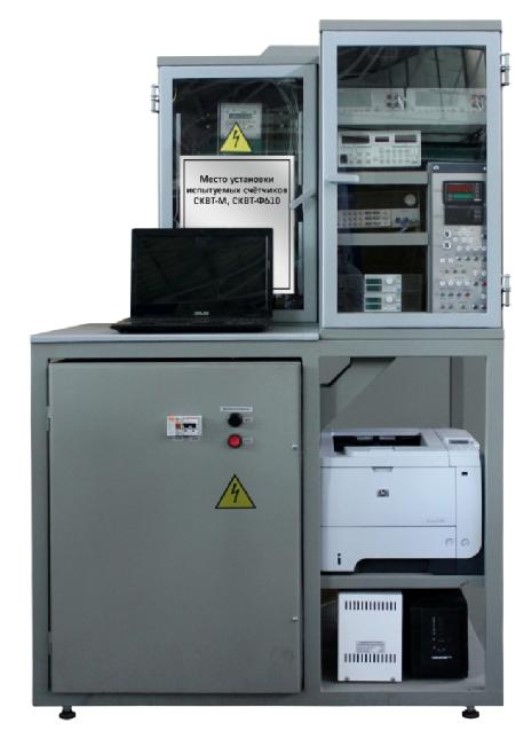

Рисунок 1 – Фотография общего вида стендов автоматизированных для поверки счетчиков
электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301
Места
пломбировки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики стендов автоматизированных для поверки счет-
чиков электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301 при воспроизведении напряжения по-
стоянного тока
Воспроизводимая
величина
Диапазон
воспроизведения
Пределы допускаемой относительной
погрешности
Напряжение постоян-
ного тока
от 10 до 900 В± 0,2 %
Напряжение постоян-
ного тока
от 900 до 5000 В± 0,6 %
Напряжение постоян-
ного тока
от 1 до 150 мВ± 0,25 %
Таблица 3 – Метрологические характеристики стендов автоматизированных для поверки счет-
чиков электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301 при измерении длительности периода
Измеряемая величина
Диапазон
измерения
Пределы допускаемой относительной
погрешности
Длительность периодаот 2 до 2000 мс± 0,6 %
Примечания:
1) Форма измеряемого сигнала – прямоугольная, положительной полярности;
2) Амплитуда измеряемого сигнала от 5 В до 24 В.
20 ± 5;
от 30 до 80;
от 84,0 до 106
Таблица 4 - Технические характеристики стендов автоматизированных для поверки счетчиков
электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301
Параметр
Значение
Напряжение питания переменного тока частотой
50 Гц, В
от 198 до 244
3
250
Потребляемая мощность, кВт, не более
Масса, кг, не более
Габаритные размеры, мм, не более:
- стойки (длина х ширина х высота)
- рабочего места (длина х ширина х высота)
1130 x 700 x 1700
1140 x 615 x 1200
Рабочие условия применения:
Температура окружающего воздуха, °C
Относительная влажность воздуха при 20
°
С, %
Атмосферное давление, кПа
Средняя наработка на отказ, ч.
4500
Средний срок службы, лет
10
Знак утверждения типа
наносится на боковую панель стендов автоматизированных для поверки счетчиков электроэнер-
гии СКВТ-Ф610, СКВТ-М. Тип А3301, на руководство по эксплуатации и паспорт.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплект поставки стендов автоматизированных для поверки счетчиков электроэнергии
СКВТ-Ф610, СКВТ-М. Тип А3301 указан в таблице 5.
Таблица 5 - Комплект поставки
Наименование
Стенд автоматизированный для поверки счетчиков электро-
энергии СКВТ-Ф610, СКВТ-М. Тип А3301:
- Стойка А3301.10.00
- Стол компьютерный А3301.11.00
- Однофазный стабилизатор напряжения
- Персональный компьютер
- Принтер
- Диск с программным продуктом
Руководство по эксплуатации. А3301.00.00РЭ
Паспорт. А3301.00.00ПС
Методика поверки. МП РТ 2252/550-2015
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП РТ 2252/550-2015 «ГСИ. Стенды автоматизированные для
поверки счетчиков электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301. Методика поверки»,
утвержденному ФБУ «Ростест-Москва» 15.06.2015 г.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о по-
верке.
1 В
100 В
Мультиметр 34401A
(Госреестр № 16500-97)
Напряжение
постоянного тока
Наименование
величины
Таблица 6 – Основные средства, применяемые при поверке
Предел (диапазон)
Тип приборавоспроизведения
(измерения)
Пределы допускаемой
абсолютной погрешности
(класс точности)
±
(0,004·10
-2
·U + 0,007 мВ)
1)
±
(0,0045·10
-2
·U + 0,0006 В)
1
)
1000 В
±
(0,0045·10
-2
·U + 0,010 В)
1)
ров УПК-100
Напряжение
Установка для поверки на
постоянном токе электро-
статических киловольтмет-
постоянного тока
10 кВКласс точности 0,1
(Госреестр № 5481-76)
Калибратор универсальный Частота напряже-
Fluke 5520Ания переменного1199,9 Гц
±
2,5·10
-6
·f
2) 3)
(Госреестр № 29282-05) тока
Примечания:
1) U – значение измеряемого напряжения постоянного тока;
2) f – значение воспроизводимой частоты напряжения переменного тока;
3) Допускается применять другие средства поверки, с пределами допускаемой абсолютной по-
грешности воспроизведения частоты напряжения переменного тока, не менее
±
1·10
-3
·f .
Сведения о методиках (методах) измерений
Методы измерений с помощью стендов автоматизированных для поверки счетчиков элек-
троэнергии СКВТ-Ф610, СКВТ-М. Тип А3301 указаны в руководстве по эксплуатации.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к стендам авто-
матизированнымдляповеркисчетчиковэлектроэнергииСКВТ-Ф610,СКВТ-М.
Тип А3301
1) ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия»;
2) ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы»;
3) ТУ 3185-2641-04708730-2015 «Стенды автоматизированные для поверки счетчиков
электроэнергии СКВТ-Ф610, СКВТ-М. Тип А3301. Технические условия».
Изготовитель
Проектно-конструкторское бюро локомотивного хозяйства - филиал открытого акционерного
общества «Российские железные дороги»
(ПКБ ЦТ ОАО «РЖД»)
ИНН 7708503727
Адрес: 105066, г. Москва, Ольховский переулок, д. 205
Тел.: +7(499)262-73-62
Факс: +7(499)262-12-10
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37903-08 | Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии (АИИС КУЭ) | ДЕКОНТ | ООО "Лаборатория ДЭП", г.Москва | 4 года | Перейти |
| 68754-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 330 кВ "Машук" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 45992-10 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (мощности) (АИИС КУЭ) ОАО "Губкинский ГПК" | Нет данных | ОАО "Губкинский ГПК", г.Губкинский | 4 года | Перейти |
| 59267-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Электросервис-Сети" | Нет данных | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
| 9104-94 | Стенды для поверки локомотивных скоростемеров | А1240.07 | ОАО "Российские железные дороги" (РЖД), г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
