Микроскопы световые инвертированные Axio Observer.A1m, Axio Observer.D1m, Axio Observer.Z1m, Axio Observer 3, Axio Observer 5, Axio Observer 7, ГРСИ 62701-15
Номер госреестра:
62701-15
Наименование СИ:
Микроскопы световые инвертированные
Обозначение типа:
Axio Observer.A1m, Axio Observer.D1m, Axio Observer.Z1m, Axio Observer 3, Axio Observer 5, Axio Observer 7
Производитель:
Фирма "Carl Zeiss Microscopy GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60951
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскопы световые инвертированные Axio Observer.A1m, Axio Observer.D1m,
Axio Observer.Z1m, Axio Observer 3, Axio Observer 5, Axio Observer 7
Назначение средства измерений
Микроскопы световые инвертированные Axio Observer.A1m, Axio Observer.D1m,
Axio Observer.Z1m, Axio Observer 3, Axio Observer 5, Axio Observer 7 (далее по тексту -
микроскопы) предназначены для измерений линейных размеров микрорельефа твердотельных
структур, а так же служат для исследования в отраженном и проходящем свете крупных и
тяжелых деталей в металлографии, а именно: исследование материалов и деталей, контроль
этапов обработки, определение поверхностных свойств деталей, глубин микронеровностей,
толщины слоев, определение типов структур, исследование зон термического влияния сварных
соединений, проверка глубины закалки.
Описание средства измерений
Принцип действия микроскопов основан на увеличении изображения объекта
оптической системой. Объект, расположенный на предметном столике, освещается осветителем
с помощью зеркала и конденсора. Измерения выполняются в проходящем и отраженном свете.
Кратность увеличения пропорциональна увеличению объектива и окуляра. Количество
объективов зависит от комплекта поставки. Объективы расположены в револьверном
устройстве. Наблюдение исследуемого объекта осуществляется оператором через окуляры
микроскопа. Регистрация изображения выполняется цифровой камерой с ПЗС-матрицей,
оптически сопряженной с микроскопом. Запись и обработка результатов измерений
производится на персональном компьютере с помощью программного обеспечения.
Микроскопы позволяют проводить исследования в отраженном свете методами
светлого поля, темного поля, дифференциального интерференционного контраста (DIC),
дифференциального интерференционного контраста с круговой поляризацией (C-DIC),
поляризационного контраста, флуоресценции.
Микроскопы световые инвертированные Axio Observer.A1m и Axio Observer 3 –
оснащены ручными штативами, Axio Observer.D1m и Axio Observer 5 – кодированными
штативами, Axio Observer.Z1m и Axio Observer 7 – полностью моторизованными штативами.
Лист № 2
Всего листов 6

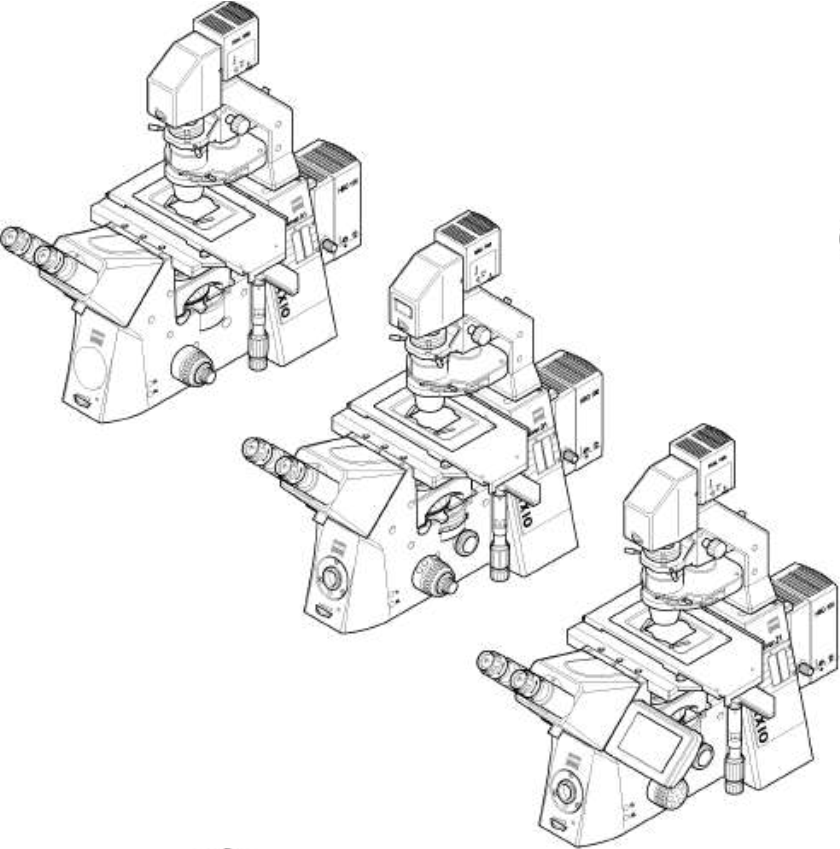

Рисунок 1 - Общий вид микроскопов Axio Observer.A1m, Axio Observer.D1m,
Axio Observer.Z1m, Axio Observer 3, Axio Observer 5, Axio Observer 7
Axio Observer.A1m
Axio Observer 3
Axio Observer.D1m
Axio Observer 5
Axio Observer.Z1m
Axio Observer 7
Лист № 3
Всего листов 6
Программное обеспечение
Микроскопы имеют автономное программное обеспечение, которое используется для
обработки результатов измерений.
Идентификационныеданныеметрологическизначимойчастипрограммного
обеспечения приведены в таблице 1.
номер)
MD5
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ZEN 2012 Номер
ПО
версии(идентификационный
1.1.2.0 и выше
Цифровой идентификатор ПОC56430DD2E823D6C8A6B22307B0FAA97
Другие идентификационные данные, если
имеются
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 «средний».
Метрологические и технические характеристики
микроскопов представлены в таблицах 2 и 3.
Таблица 2
Наименование характеристики
1
Значение
характеристики
2
Диапазон измерений линейных размеров по осям X и Y, мкм3 - 1000
Пределы допускаемой абсолютной погрешности измерения линейных
размеров, мкм:
- при увеличении объектива 1,25 крат± 12
- при увеличении объектива 2,5; 5; 10; 20 крат ± 9
- при увеличении объектива 50; 100 крат ± 0,6

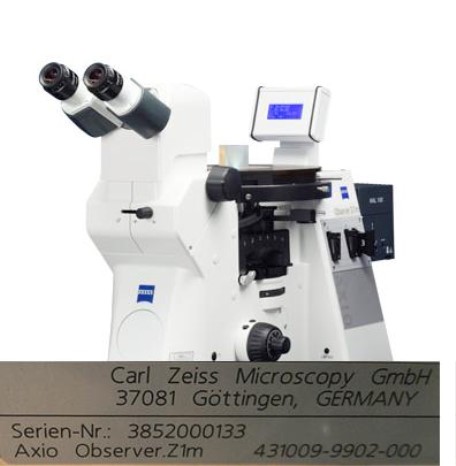

Рисунок 2 – Места нанесения маркировки на микроскоп
Лист № 4
Всего листов 6
от 5 до 40
75
от 8 до 10,6
Номинальное напряжение сети питания, В
(100 – 127) ± 10 %
или
(200 – 240) ± 10 %
27
30
36
295
´
805
´
707
Масса, кг, не более:
Axio Observer.A1m, Axio Observer 3
Axio Observer.D1m, Axio Observer 5
Axio Observer.Z1m, Axio Observer 7
Габаритные размеры, мм, не более
Условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность воздуха при 25
°
С, <%
избыточное давление воздуха в помещении относительно
атмосферного давления, Па
Таблица 3
Тип объектива
Objective EC Epiplan 5x/0.13 HD M27
Objective EC Epiplan 10x/0.25 HD M27
Objective EC Epiplan 20x/0.4 HD M27
Objective EC Epiplan 40x/0.6 HD M27
Objective EC Epiplan 50x/0.75 HD M27
Objective EC Epiplan 100x/0.85 HD M27
Objective EC Epiplan-Neofluar 1.25x/0.03 M27
Objective EC Epiplan-Neofluar 2.5x/0.06 HD M27
Objective EC Epiplan-Neofluar 5x/0.13 HD DIC M27
Objective EC Epiplan-Neofluar 10x/0.25 HD DIC M27
Objective EC Epiplan-Neofluar 20x/0.50 HD DIC M27
Objective EC Epiplan-Neofluar 50x/0.80 HD DIC M27
Увеличение/
Числ.апертура
5х/0,13
10х/0,25
20х/0,4
40х/0,6
50х/0,75
100х/0,85
1,25х/0,03
2,5х/0,06
5х/0,13
10х/0,25
20х/0,50
50х/0,80
Рабочее
расстояние, мм
11,8
11,0
3,2
2,2
1,0
0,87
4,0
15,1
14,5
9,0
2,2
0,6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом наклейки и на заднюю
панель корпуса микроскопа методом наклеивания.
Комплектность средства измерений
Таблица 4
Наименование
Количество,
шт
2
1
1
МикроскопсветовойинвертированныйAxioObserver.A1m/
Axio Observer.D1m/ Axio Observer.Z1m/ Axio Observer 3/ Axio Observer 5/
Axio Observer 7
Компьютер с сетевым источником питания
Дисплей
Клавиатура
Манипулятор «мышь»
Руководство по эксплуатации
Методика поверки
1
1
1
1
1
1
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 024.M1-15 «ГСИ. Микроскопы световые инвертированные
AXIO Observer.A1m, Axio Observer.D1m, Axio Observer.Z1m, Axio Observer 3, Axio Observer 5,
Axio Observer 7 Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 мая 2015 г.
Основные средства поверки:
1 Объект-микрометр ОМО (ГР СИ № 590-63)
Основные метрологические характеристики:
диапазон измерений – до 1 мм
пределы основной погрешности измерений ±3 мкм
2 Мера периода и высоты линейная TGZ1 (ГР СИ №41678-09)
Основные метрологические характеристики:
номинальное значение шага периодической структуры меры - 3,00 мкм
допустимое отклонение от номинального значения шага периодической структуры не
более ± 0,01 мкм
Observer.A1m, Axio Observer.D1m,
Axio Observer 7. Руководство по
Сведения о методиках (методах) измерений
«Микроскопы световые инвертированные Axio
Axio Observer.Z1m, Axio Observer 3, Axio Observer 5,
эксплуатации», раздел 3.
Нормативные документы, устанавливающие требования к микроскопам световым
инвертированнымAxioObserver.A1m,AxioObserver.D1m,AxioObserver.Z1m,
Axio Observer 3, Axio Observer 5, Axio Observer 7
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 50 м
и длин волн в диапазоне от 0,2 до 50 мкм»
Изготовитель
«Carl Zeiss Microscopy GmbH», Германия
Carl-Zeiss-Stra
b
e 22, 73447 Oberkochen, Germany
Телефон: +49 (0) 551 5060 660
Факс: +49 (0) 551 5060 464
E-mail:
,
Заявитель
ООО «ОПТЭК»
Адрес: 105005, Россия, г. Москва, Денисовский пер., д. 26
Тел.: +7(495) 933-51-51
Факс: +7(495) 933-51-55
E-mail:
,
Лист № 6
Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
