Колонки автозаправочные компримированного природного газа ЛПА-ГЗК, ГРСИ 62604-15
Номер госреестра:
62604-15
Наименование СИ:
Колонки автозаправочные компримированного природного газа
Обозначение типа:
ЛПА-ГЗК
Производитель:
ООО "НПК "Ленпромавтоматика", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60853
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 673 от 26.05.2016 г.)
Колонки автозаправочные компримированного природного газа ЛПА-ГЗК
Назначение средства измерений
Колонки автозаправочные компримированного природного газа ЛПА-ГЗК (далее -
колонки) предназначены для измерения объема, приведенного к стандартным условиям по
ГОСТ 2939-63, и массы компримированного (сжатого) природного газа (метана), при выдаче его
в баллоны транспортных средств на автомобильных газонаполнительных компрессорных
станциях (АГНКС), многотопливных автозаправочных станциях (МАЗС) и передвижных
автогазозаправщиков (ПАГЗ).
Описание средства измерений
Принцип действия колонок основан на измерении массы газа массовым расходомером
(массомером) и состоит в следующем: природный газ из накопителя поступает к патрубку
колонки и через фильтр и клапаны поступает в массомер, затем через раздаточный шланг с
пистолетом поступает в баллон транспортного средства.
Основными элементами колонки являются:
- счетчик-расходомер массовый;
- запорная арматура (клапаны с электро - или пневмоприводом);
- электронный блок управления колонкой (далее ― блок управления), расположенный
внутри колонки под откидной крышкой дисплея;
- раздаточный шланг с пистолетом.
Счетчик-расходомер внутри колонки может размещаться как сверху от блока управления,
так и снизу от него.
Сигнал от массомера поступает в блок управления, на цифровом табло которого
индицируется масса или объем (определяется по заранее введенному в блок управления
значению плотности газа при стандартных условиях) отпущенного газа, его цена и стоимость.
В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны
по функциям и отличаются только конструктивным исполнением.
Для увеличения производительности колонка может одновременно подключаться через
блок клапанов к одной, двум или трем секциям аккумуляторов газа (ПАГЗа).
Колонка может иметь один или два заправочных шланга с возможностью одновременной
заправки по обоим шлангам.
Колонка оснащена манометром для контроля давления газа на выходе перед раздаточным
шлангом (без нормирования погрешности).
Задание дозы (массы или объема заправляемого газа) и включение колонок производится
непосредственно с колонки или оператором с удаленного компьютера.
Колонка оснащается электрическим обогревателем отсека электроники для обеспечения
нижнего предела рабочего диапазона температур окружающей среды минус 40 °C, по заказу.
Колонка без электрического обогревателя отсека электроники предназначена для работы
при температуре окружающей среды минус 20 °C.
Значение рабочего диапазона температур окружающей trial указывается на заводской
табличке колонки.
На цифровом табло в процессе заправки отображается цена, объем или масса и стоимость
отпущенного газа.
Структура условного обозначения колонок:
ЛПА-ГЗК-abc/xx, где
a - кол-во постов (1, 2);
b - кол-во линий заправки (1, 2, 3);
Лист № 2
Всего листов 7
c - тип привода запорной арматуры: 1 - электромагнитный, 2 - пневматический;
xx - максимальный расход газа. Для заправки автотранспорта - 12, 25, 50 кг/мин
(в зависимости от модели), для заправки передвижных ПАГЗ - 70 кг/мин.
На колонки выдан Сертификат соответствия ТР ТС 012/2011 «О безопасности
оборудования для работы во взрывоопасных средах» № RU C-RU.AB24.B.02528.
Маркировка взрывозащиты Ex II Gb IIА Т3 Х.
Внешний вид колонки (вариант исполнения с расположением электронного блока сверху от
массомера) приведен на рисунке 1. Место пломбирования в целях предотвращения
несанкционированной настройки и вмешательства показано на рисунке 2 (пломбируется блок
управления, расположенный под крышкой дисплея). Знак поверки в виде голографической
наклейки наносится на внутреннюю поверхность электронного блока управления под крышкой
дисплея, место нанесения знака на показано на рисунке 4.
Лист № 3
Всего листов 7

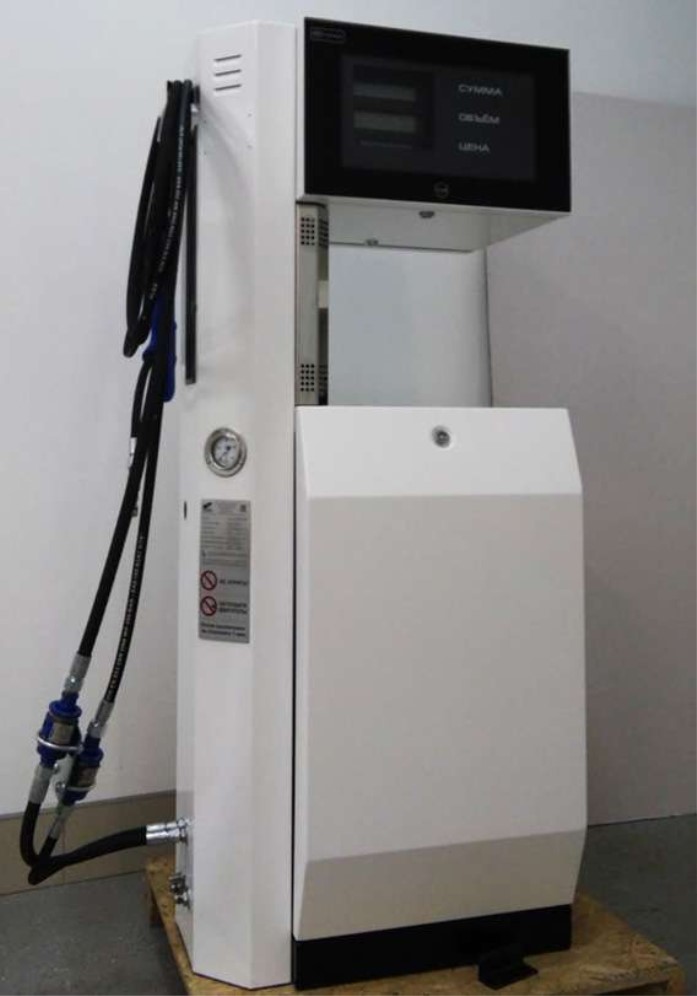

Рисунок 1 - Внешний вид колонки

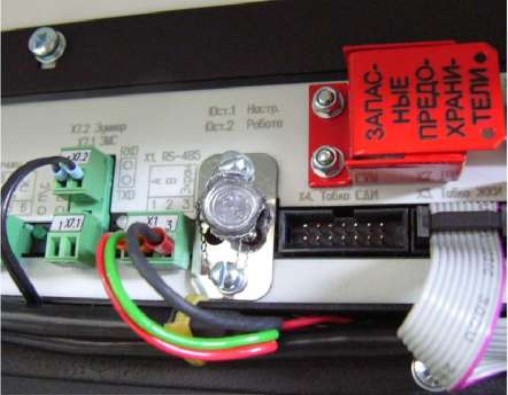

Рисунок 2
-
Пломбировка блока управления
Внешний вид исполнения колонки с расположением электронного блока снизу от
расходомера приведен на рисунке 3.
Лист № 4
Всего листов 7

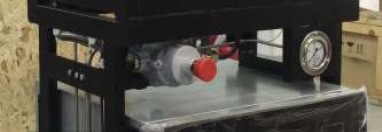

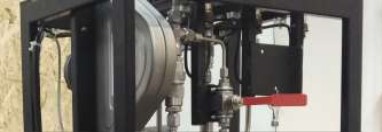

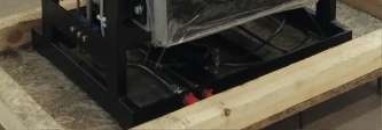

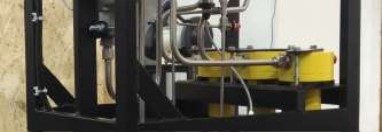

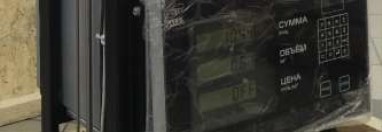

Рисунок 3 - внешний вид колонки (расположение электронного блока снизу от массомера)

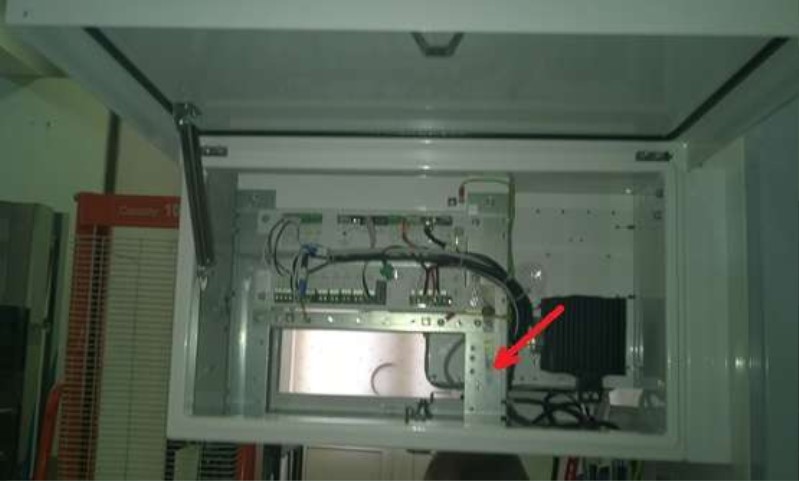

Рисунок 4 - место нанесения знака поверки
Программное обеспечение
Колонки имеют встроенное программное обеспечение (ПО) КСПА-026 или «Топаз».
Структура и взаимосвязи частей ПО показана на рисунке 3.
Рисунок 3
-
Структура и взаимосвязи частей ПО
Блок
расчета
расхода
Блок
расчета
объема
Блок
диагностики
Блок
времени
Блок
архивации
Блок
обмена
данными
Блок
индикации
Лист № 5
Всего листов 7
Основные функции частей программного обеспечения:
1) блок расчета расхода предназначен для расчетов его значений по результатам
измерений сигнала с массового счетчика-расходомера;
2) блок расчета объема предназначен для расчетов его значенийпо результатам
измерений расхода (массы) и введенной в блок управления плотности газа при стандартных
условиях;
3) блок архивации предназначен для расчетов и хранения измерительной и
диагностической информации;
4) блок обмена предназначен для вывода через последовательный порт измерительной,
диагностической и настроечной информации на внешние устройства приема;
5) блок индикации (табло блока управления) предназначен для визуального отображения
рабочей, диагностической и настроечной информации;
6) блок реального времени предназначен для измерения времени работы колонки и
времени действия диагностируемых ситуаций;
7) блок диагностики предназначен для контроля значений измеренных параметров на
соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение защищено от несанкционированного изменения путем
пломбированияблокауправления.Программноеобеспечениеисключаетвозможность
модификации или удаления данных через интерфейсы пользователя. Доступ к программному
обеспечению защищен паролем.
Значения
1
2
3
Наименование ПО
КСПА-026
Топаз
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Номер версии (идентификационный номер) ПО6.31 и вышеР101 и выше
с Р 50.2.077-2014:
учетом того,что
Уровень защиты программного обеспечения в соответствии
«высокий».
Нормирование метрологических характеристикпроведенос
программное обеспечение является неотъемлемой частью колонок.
Метрологические и технические характеристики
представлены в таблице 2.
±1,0
1,4 (1)
Наибольший измеряемый расход**, м
3
/мин (кг/мин)
Таблица 2 - Метрологические и технические характеристики
Наименование характеристики
Значения характеристики
Пределы допускаемой относительной погрешности
при измерении объема, приведенного к стандартным
условиям, или массы компримированного
природного газа, прошедшего через колонку, %
Наименьший измеряемый расход, м
3
/мин (кг/мин) *
17,1 (12); 35,7 (25); 71,4 (50) - для
автотранспорта;
100 (70) - для ПАГЗ
Лист № 6
Всего листов 7
Масса нетто, кг, не более
350
Диапазон температуры окружающего воздуха,
о
С
Максимальное рабочее давление газа, МПа
25,0
+
22
220
-
33
Потребляемая мощность, Вт, не более
200
Средняя наработка до отказа, ч
26500
Средний срок службы, лет
20
Наименование характеристики
Значения характеристики
Минимальная доза выдачи, м
3
(кг)
Максимальная доза для индикации, м
3
, не более
2,8 (2)
-
для автотранспорта;
7,1 (5)
-
для ПАГЗ
999,99 (для автотранспорта);
99 000,00 (для ПАГЗ)
Габаритные размеры**, мм, не более
-
длина, мм
- высота, мм
- ширина, мм
от 550 до 1070
от 1380 до 2190
от 460 до 735
Диапазон температуры рабочей среды
(компримированного природного газа),
о
С
от минус 40 до плюс 55
Относительная влажность окружающего воздуха для
блока управления, %, не более
от минус 40 до плюс 40 (модели с
обогревателем);
от минус 20 до плюс 40
95
Напряжение питания (сеть переменного тока, 50 Гц),
В
* здесь и далее объем газа, приведенного к стандартным условиям по ГОСТ 2939-63.
**в зависимости от исполнения
Знак утверждения типа
наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной
документации типографским способом.
Комплектность средства измерений
представлена в таблице 3.
Таблица 3 - Комплектность средства измерений
НаименованиеКол-во
Колонки автозаправочные компримированного1
природного газа ЛПА-ГЗК
Комплект запасных частей1
Примечание
Модель и исполнение согласно
заказу
Согласно заказу
Комплект эксплуатационной документации1
Руководство по эксплуатации1
Методика поверки1
ЛПА-99.002 РЭ
1 экз. при групповой поставке
ЛПА-99.002 Д22
1 экз. при групповой поставке
Лист № 7
Всего листов 7
Поверка
осуществляется по документу ЛПА-99.002 Д22 «Колонки автозаправочные компримированного
природногогазаЛПА-ГЗК.Методикаповерки»,утвержденномуГЦИСИФГУП
«ВНИИМ им. Д.И. Менделеева» 12.08.2015 г.
Основные средства поверки:
ВесыпоГОСТ Р 53228-2008«Весынеавтоматическогодействия.Часть1
Метрологические и технические требования. Испытания».
- При поверке в рабочих условиях (на объекте) природным газом с рабочим давлением:
предел взвешивания 150 кг, класс точности III (средний).
- При поверке в лабораторных условиях азотом с давлением 10-12 МПа: предел
взвешивания 30 кг, класс точности III (средний).
Мерымассыобщегоназначения(прииспользованиигиревыхвесов)по
ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири
классов Е1, E2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1 метрологические и технические
требования».
Знак поверки наносится в виде голографической наклейки на внутреннюю поверхность
электронного блока под крышкой дисплея.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе ЛПА-99.002 РЭ «Колонки автозаправочные
компримированного природного газа ЛПА-ГЗК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к колонкам
автозаправочным компримированного природного газа ЛПА-ГЗК
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
ТУ 4213-014-52122445-2015 «Колонки автозаправочные компримированного природного
газа ЛПА-ГЗК. Технические условия».
Изготовитель
ООО «НПК «ЛЕНПРОМАВТОМАТИКА»
Адрес: 199178, г. Санкт-Петербург, В.О., 13-я линия, д.78, лит. А
Тел./факс (812) 648-24-60
ИНН 7813121149 / КПП 780101001
Е-mail:
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25084-03 | Плотномеры газа | ППГ | ОАО "Арзамасское ОКБ "Импульс", г.Арзамас | 1 год | Перейти |
| 17644-08 | Счетчики газа роторные | G4РЛ (G6РЛ) | ГП "Новатор", Украина, г.Хмельницкий | 5 лет | Перейти |
| 41078-09 | Счетчики газа объемные диафрагменные | ГАММА G6 | ЗАО "Газдевайс", дер.Ащерино | 10 лет | Перейти |
| 21123-01 | Корректоры объема газа | EK 260 | ООО "Эльстер Газэлектроника", г.Арзамас | 5 лет | Перейти |
| 33586-06 | Корректоры объема газа электронные | EC 605 | Фирма "RMG Messtechnik GmbH", Германия | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
