Газоанализаторы портативные многокомпонентные GasHunter, GasHunter IR, ГРСИ 62576-15
Номер госреестра:
62576-15
Наименование СИ:
Газоанализаторы портативные многокомпонентные
Обозначение типа:
GasHunter, GasHunter IR
Производитель:
Фирма "ALTER S.A.", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60821
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ГазоанализаторыпортативныемногокомпонентныемоделейGasHunter,
GasHunter IR
Назначение средства измерений
Газоанализаторы портативные многокомпонентные моделей GasHunter, GasHunter IR
предназначены для измерений объемной доли вредных газов, метана, диоксида углерода и ки-
слорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, а также сиг-
нализации о достижении установленных пороговых значений.
Описание средства измерений
ГазоанализаторыпортативныемногокомпонентныемоделейGasHunter,
GasHunter IR(далее - газоанализаторы) являются портативными автоматическими приборами
непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.
Принцип действия:
- по измерительным каналам горючих газов – термокаталитический, основанный на
изменении температуры и, вледствие этого, сопротивления каталитически активного
чувствительного элемента при сгорании на нем горючих газов и паров;
- по измерительным каналам метана, диоксида углерода закиси азота – оптический, ос-
нованный на селективном поглощении молекулами определяемого компонента электромагнит-
ного излучения и заключается в измерении изменения интенсивности инфракрасного излучения
после прохождения им среды с контролируемым газом;
- по измерительным каналам кислорода и вредных газов – электрохимический, основан-
ный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатываю-
щего электрический сигнал пропорциональный концентрации оксида углерода.
Газоанализаторы могут иметь от 1 до 4 измерительных каналов.
Способ отбора пробы– диффузионный или принудительный при наличии насадки для
принудительной подачи газовых смесей и внешнего побудителя расхода.
Электрическое питание газоанализаторов осуществляется от встроенной никель-
металлгидридной (NiMH)аккумуляторной батареи 4x1,2В номинальной емкостью 1500 мА∙ч.
Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с под-
светкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов в цифровой форме;
- максимального и минимального значений результатов измерений, а также усредненно-
го значения за время, прошедшее после включения газоанализатора по каждому измерительно-
му каналу;
- даты и времени, время непрерывной работы после включения электрического питания;
- значения температуры окружающей среды (индикаторный канал);
- уровня заряда элемента питания (в графическом виде);
- меню пользователя (вход в меню защищен паролем);
- информацию о срабатывании сигнализации по двум уровням для каждого измеритель-
ного канала.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- журнал регистрации событий и данных;
- самодиагностика газоанализатора при включении.
Лист № 2
Всего листов 9
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждо-
го измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- отображением на дисплее символов, обозначающих пороги срабатывания (инвертиро-
вание изображения текущих результатов измерений).
Газоанализаторы обеспечивают возможность хранения данных в памяти двух видов: па-
мять частичных параметров и память событий. Память частичных параметров предназначена
для автоматической записи всех результатов измерений через настраиваемый интервал време-
ни. Память событий предназначена для автоматической фиксации событий, таких как включе-
ние и выключение газоанализатора, срабатывание сигнализации и т.д. Объем памяти каждого
вида 4320 записей, запись ведется циклически.
Связь с компьютером обеспечивается посредством ИК-порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены
пользователем в процессе эксплуатации.
Газоанализаторывыполненывовзрывозащищенномисполнениипо
ГОСТ Р МЭК 60079-0-2001, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-2011,
ГОСТ Р МЭК 60079-31-10.Маркировка взрывозащиты газоанализаторов1 Ex ia d IIC T4 Gb X.
Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствуетIP54.
Внешний вид газоанализаторов представлен на рисунке 1, схема пломбирования пред-
ставлена на рисунке 2.

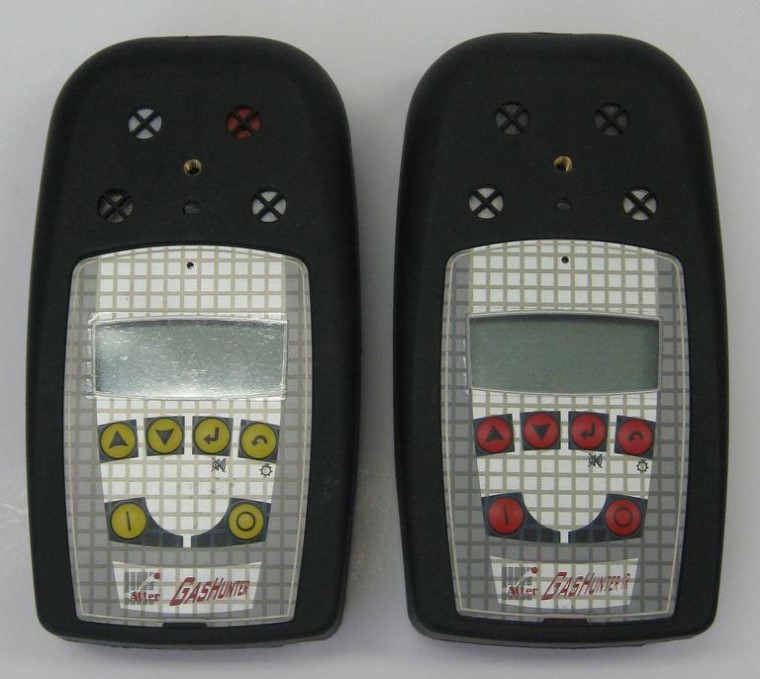

а) GasHunterб) GasHunter IR
Рисунок 1 - Газоанализаторы портативные многокомпонентные моделей GasHunter,
GasHunter IR (внешний вид)
Лист № 3
Всего листов 9
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготови-
телем специально для решения задач измерения содержания определяемых компонентов в воз-
духе рабочей зоны.
Встроенное ПО выполняет следующие основные функции:
- прием и обработку измерительной информации от первичных измерительных преобра-
зователей;
- диагностику аппаратной и программной частей газоанализатора;
- хранение результатов измерений;
- проведение градуировки газоанализатора;
- передачу данных по ИК каналу связи;
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным
от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями, вычисление
средних значений.

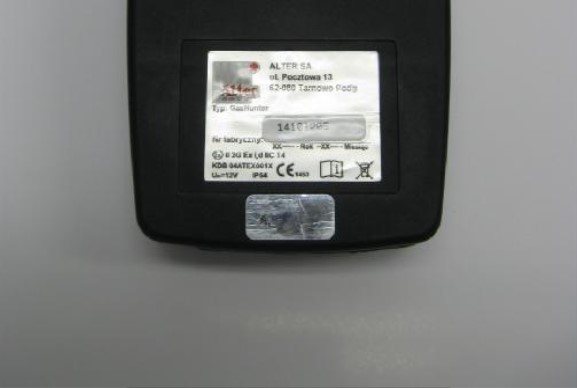

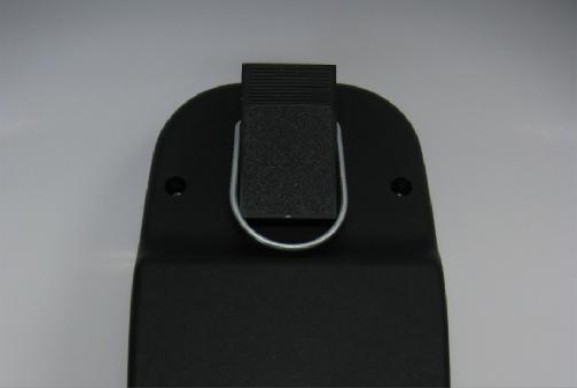

Рисунок 2 – Схема пломбировки корпуса газоанализатора для ограничения
несанкционированного доступа
Пломба в виде на-
клейки на одном из
крепежных винтов
корпуса газоанали-
затора
Лист № 4
Всего листов 9
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на
дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
GasHunter
GasHunterIR
Номер версии (идентификационный но-
мер) ПО
GH.3.9
GHI.3.0
Цифровой идентификатор ПО
f19f335b, алгоритм
CRC32
7473354d, алгоритм
CRC32
Другие идентификационные данные (если
имеются)
-
-
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения кон-
трольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в
таблице версий.
Таблица 1
Влияние встроенного ПО учтено при нормировании метрологических характеристик га-
зоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.
Метрологические и технические характеристики
1) Диапазоны измерений, показаний, пределы допускаемой основной погрешности газо-
анализаторов и предел допускаемого времени установления показаний приведены в таблице 2.
Таблица 2
Определяемый
компонент
Диапазон
показаний
объемной
доли / дов-
зрывоопас-
ной концен-
трации оп-
ределяемого
компонента
Диапазон
измерений
объемной
доли / дов-
зрывоопас-
ной концен-
трации оп-
ределяемого
компонента
Пределы допускаемой
основной погрешно-
сти
абсо- относи-
лютной тельной, %
Предел
допус-
каемого
времени
установ-
ления по-
казаний
систем
Т
0,9Д
, с
от 0 до 100
% НКПР
2)
от 0 до 50
% НКПР
±
5
-
% НКПР
Номи-
нальное
значение
единицы
наимень-
шего раз-
ряда ин-
дикатора,
объемная
доля
1 %
НКПР
30 (по ме-
тану)
Горючие газы
1)
(термохимиче-
ский сенсор)
Горючие газы
1)
(инфракрасный
сенсор, только
GasHunterIR)
от 0 до 100
% НКПР
2)
от 0 до 50
% НКПР
Св. 50 до 100
% НКПР
±
5
-
% НКПР
-
± 10
1 %
НКПР
30 (по ме-
тану)
Лист № 5
Всего листов 9
Определяемый
компонент
ДиапазонДиапазонПределы допускаемой
показаний измерений основной погрешно-
объемнойобъемной сти
доли / дов-доли / дов-
абсо-относи-
зрывоопас-зрывоопас-
лютной тельной, %
ной концен- ной концен-
трации оп- трации оп-
ределяемого ределяемого
компонента компонента
Предел
допус-
каемого
времени
установ-
ления по-
казаний
систем
Т
0,9Д
, с
Номи-
нальное
значение
единицы
наимень-
шего раз-
ряда ин-
дикатора,
объемная
доля
1 %
НКПР
30
Метан (инфра-
красныйсен-
сор, только для
GasHunterIR)
1 %
30
От 0 до 100 От 0 до 50 % ±5% -
% НКПРНКПРНКПР
Св. 50 до 100 -± 10
% НКПР
От 0 до 100 От 0 до 60 %± 3 %-
%Св. 60 до 100
%-± 5
От 0 до 5000 От 0 до 1000 ±150 -
млн
-1
млн
-1
млн
-1
Св. 1000 до -± 15
5000 млн
-1
50 млн
-1
30
0,1 %
30
Диоксид угле-
рода
(СО
2
)(инфракр
асныйсенсор,
только для
GasHunterIR)
1,0 %
30
От 0 до 5 %От 0 до 1 %± 0,1 %-
Св. 1 до 5 %-± 10 %
От 0 до 100 От 0 до 20 %± 2 %-
%Св. 20-± 10 %
до 100 %
От 0 до 5000 От 0 до 1000 ±150 -
млн
-1
млн
-1
млн
-1
Св. 1000 до -± 15
5000 млн
-1
50 млн
-1
30
Закисьазота
(N
2
O) (инфра-
красный сен-
сор, только для
GasHunterIR)
Кислород (O
2
)
0,1 %
20
Оксид углерода
(СО)
1 млн
-1
30
Сероводород
(H
2
S)
0,1 млн
-1
35
Диоксид серы
(SO
2
)
0,1 млн
-1
40
0,5 млн
-1
205
Синильная ки-
слота (HCN)
Водород (H
2
)
от 0 до 25 %от 0 до 5 %
±
0,5 %
-
св. 5 до 25 %
-
± 10
От 0 до 500 от 0 до 20
±
3 млн
-1
млн
-1
млн
-1
±
15
св. 20 до 500
млн
-1
от 0 до 100 от 0 до 10
±
1,5млн
-1
млн
-1
млн
-1
±
15
св. 10до 100
млн
-1
от0до20 от 0 до 6 млн
-
±
0,9
млн
-1 1
млн
-1
±
15
св.6 до 20
млн
-1
От 0 до 50 От 0 до 50
±
10млн
-
-
млн
-1
*млн
-1
1
От 0 до 1000 От 0 до 1000 ± 100-
млн
-1
млн
-1
млн
-1
2млн
-1
95
Водород (H
2
)
От 0 до 4 %От 0 до 2 %± 0,2 %-
0,01 %
60
Лист № 6
Всего листов 9
ОпределяемыйДиапазонДиапазонПределы допускаемойНоми-Предел
компонент показаний измерений основной погрешно- нальное допус-
объемной объемной сти значение каемого
доли / дов- доли / дов-
абсо- относи-
единицы времени
зрывоопас- зрывоопас-
лютной тельной, %
наимень- установ-
ной концен- ной концен- шего раз- ления по-
трации оп- трации оп- ряда ин- казаний
ределяемого ределяемого дикатора, систем
компонента компонента объемная Т
0,9Д
, с
доля
Фосфин (PH
3
)От 0 до 5 От 0 до 5
±
1 млн
-1
-0,05млн
-1
85
млн
-1
*млн
-1
Аммиак (NH
3
)От 0 до 100 От 0 до 30 ± 5 млн
-1
-1 млн
-1
60
млн
-1
млн
-1
Св. 30 до 100 -± 15
млн
-1
Оксид азотаОт 0 до 250От 0 до 5
±
1 млн
-1
-0,5 млн
-1
25
(NO)млн
-1
млн
-1
Св. 5 до 250-± 20
млн
-1
ЭтиленоксидОт 0 до 20 От 0 до 20
±
2 млн
-1
-0,1 млн
-1
125
(C
2
H
4
O)млн
-1
*млн
-1
Хлор (Cl
2
)От 0 до 10От 0 до 1,0 ±0,2-0,1 млн
-1
65
млн
-1
*млн
-1
млн
-1
Св. 1,0 до 10 -± 20
млн
-1
Диоксид азотаот 0 до 20 от 0 до 1,5
±
0,2
0,1 млн
-1
30
(NO
2
)млн
-1
млн
-1
млн
-1
±
15
св. 1,5 до20
млн
-1
Хлористый во-От 0 до 30 От 0 до 5 ±1,0 -1,0млн
-1
75
дород (HCl)млн
-1
*млн
-1
млн
-1
± 20
Св. 5 до 30 -
млн
-1
Озон (O
3
)От 0 до 1 От 0 до 0,2 ±0,04 -0,02 млн
-1
65
млн
-1
*млн
-1
млн
-1
± 20
Св. 0,2 до 1,0 -
млн
-1
Фтористый во-От 0 до 10 От 0 до 10 ±1,5 -0,1 млн
-1
125
дород (HF)млн
-1
*млн
-1
млн
-1
Примечания:
1)
– поверочным компонентом является один из следующих определяемых компонентов:
trial (CH
4
), этан(C
2
H
6
), пропан (C
3
H
8
), бутан (C
4
H
10
), пентан (C
5
H
12
), гексан (C
6
H
14
), водород
(H
2
) (только для термохимических сенсоров), ацетилен (C
2
H
2
)(только для термохимических
сенсоров), этилен (C
2
H
4
), пропилен (C
3
H
6
), бензол (C
6
H
6
), оксид этилена (C
2
H
4
O),
2)
- значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли оп-
ределяемого компонента при аварийной ситуации
Лист № 7
Всего листов 9
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от преде-
ла допускаемой основной погрешности.
3) Пределы допускаемой дополнительной погрешности от влияния изменения темпера-
туры окружающей среды в пределах рабочий условий эксплуатации на каждые 10
o
С, в долях от
предела допускаемой основной погрешности0,5
4) Пределы допускаемой дополнительной погрешности от влияния изменения влажности
окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влаж-
ности при определении основной погрешности, в долях от предела допускаемой основной по-
грешности0,5
5) Время прогрева газоанализатора, с, не более30
6) Предел допускаемого изменения показаний газоанализаторов за 8 ч непрерывной ра-
боты, в долях от предела допускаемой основной погрешности, не более0,5
7) Время непрерывной работы газоанализатора от одной полной зарядки аккумулятор-
ной батареи (при температуре 20 ºС), ч, не менее10
8) Габаритные размеры и масса газоанализатора не более указанных в таблице 3.
Таблица 3
Модель газоанализатораГабаритные размеры, мм, не болееМасса, г, не
высоташиринадлинаболее
GasHunter 151 80 34 400
GasHunter IR 151 80 34 400
9) Средняя наработка на отказ, ч10 000
10) Средний срок службы сенсора, лет:
- термохимические, электрохимические от 1,5 до 3
- инфракрасные 5
Рабочие условия эксплуатации
- диапазон температур окружающей среды,
о
С от минус 20 до 40
- диапазон относительной влажности воздуха, % от 10 до 90(без конденсации)
- диапазон атмосферного давления, кПа от 80 до 120
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на зад-
нюю панель газоанализатора в виде наклейки.
Комплектность средства измерений
Комплект поставки газоанализатора указан в таблице 4.
Таблица 4
Наименование
Газоанализатор (модель и количество измеритель-
ных каналов по заказу)
Количество, шт.
1
1
*
*
*
*
Обозначение
GasHunter
или
GasHunterIR
LDR-10
LDR-10S
-
-
RS-IR
USB RS 232
Зарядное сетевое устройство
Автомобильное зарядное устройство
Насадка для принудительной подачи газовой смеси
Ручной насос для насадки
Приставка для связи с персональным компьютером
Преобразователь USB для подключения приставки
RS-IR
Руководство по эксплуатации
-
1
Лист № 8
Всего листов 9
Наименование
Паспорт
Обозначение
-
Количество, шт.
1
Методика поверкиМП-242-1902-20151
Примечание - позиции, отмеченные знаком "*" поставляются по отдельному заказу
Поверка
осуществляется по документу МП-242-1902-2015 "Газоанализаторы портативные многокомпо-
нентные моделей GasHunter, GasHunterIR. Методика поверки", разработанному и утвержденно-
му ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» "08" апреля 2015 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) – воздух марки А, Б по ТУ 6-21-5-82 в баллонах под
давлением;
- азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92;
- источники микропотока HF ИМ130-М-А2 по ИБЯЛ.418319.013 ТУ;
- рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в
комплекте с ГС и источниками микропотоков и газовыми смесями в баллонах под давлением по
ТУ 6-16-2956-92;
- генератор озона ГС 7601 по ТУ 25-7407.040-90, относительная погрешность приготов-
ления газовых смесей ±7 %.
Сведения о методиках (методах) измерений
приведены в документах:
- «Газоанализаторы портативные многокомпонентные модели GasHunter. Руководство по экс-
плуатации»;
- «Газоанализаторы портативные многокомпонентные модели GasHunterIR. Руководство по экс-
плуатации».
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам портативным многокомпонентным моделей GasHunter, GasHunter IR
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
2ГОСТ12.1.005-88Системастандартовбезопасноститруда.Общиесанитарно-
гигиенические требования к воздуху рабочей зоны
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
4ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехниче-
ские. Требования безопасности.
5ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений содержания компонентов в газовых сре-
дах.
6Техническая документация фирмы "ALTERS.A.", Польша.
Изготовитель
Фирма"ALTER S.A.", Польша
Адрес:ul. Pocztowa 13, 62-080 Tarnowo Podgórne, Polska
Тel./fax: +48 61 814 65 57, +48 61 814 71 49, +48 61 814 62 90
Е-mail:
Лист № 9 Trial
листов 9
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44729-10 | Анализаторы телевизионных сигналов портативные | R&S ETH | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 1 год | Перейти |
| 927-54 | Газоанализаторы | ПГФ11-54 | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 75471-19 | Миллитесламетры портативные универсальные | ТП2-2У | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево | 1 год | Перейти |
| 43931-10 | Газоанализаторы водорода | ГРАНТ-СТВ | ОАО "Союзцветметавтоматика", г.Москва | 1 год | Перейти |
| 43923-11 | Газоанализаторы многокомпонентные | Полар-2 | ООО "Промэкоприбор", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
