ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные ВА-Д
Назначение средства измерений
Весы автомобильные электронные ВА-Д (далее – весы) предназначены для измерений в
статическом режиме взвешивания и в движении нагрузки на одиночную ось и нагрузки на группу
осей автомобильных транспортных средств, цистерн, прицепов и полуприцепов (далее – ТС), а
также для определения полной массы путем суммирования нагрузок на одиночные оси и нагрузок
на группы осей ТС.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов весо-
измерительных датчиков (далее – датчики), возникающей под действием силы тяжести взвешива-
емого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым
преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обра-
ботки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по по-
следовательному интерфейсу RS-232С, RS-485 или 4-20 мА (опции) может быть передана на
внешние устройства (ПК и т.п.).
Конструктивно весы состоят из весоизмерительного устройства и электронной части (аппа-
ратуры отображения и регистрации). В состав весоизмерительного устройства входят грузоприем-
ное устройство, весоизмерительные датчики (от 4 до 8 шт.), грузопередающие устройства.
Грузоприемное устройство (далее - ГПУ) представляет собой одну или две весоизмери-
тельные платформы, опирающиеся на датчики серии М70 (регистрационный № 53673-13) или Н
(регистрационный № 53636-13) производства АО «Весоизмерительная компания «Тензо-М». Блок
преобразователя динамического ПД у весов взрывозащищенного исполнения вместе с искробез-
опасными барьерами расположен в специальном шкафу повышенной надежности (далее – ШЭ),
который находится вне взрывоопасной зоны. Весоизмерительная платформа устанавливается на
закладные детали, которые, в свою очередь, анкерными шпильками крепятся к фундаменту весов.
Внешний вид весов показан на рисунке 1.
Весы выполняют следующие сервисные функции:
-полуавтоматическая установка нуля;
-
сигнализация о перегрузке;
Весы могут быть снабжены следующими дополнительными сервисными функциями при
поставке вместе с ПК и принтером:
- определение массы группы осей или полной массы ТС путем суммирования измеренной
нагрузки на ось,
- отображение результатов измерений, реквизитов ТС на экране монитора;
- подготовка и распечатка товарно-транспортной накладной (весовой карточки);
- хранение результатов измерений и составление отчетных документов по типам
взвешенных ТС и грузов за определенные промежутки времени.
Число сервисных функций может быть увеличено или сокращено по требованию заказчика.
Весы выпускаются в различных модификациях, отличающихся метрологическими характе-
ристиками, исполнением и имеющих обозначение ВА-Д(В)-Н, где:
ВА-Д – обозначение типа;
В – указывается для весов взрывозащищенного исполнения;
Н – максимальная нагрузка, т (20 и 30).
2

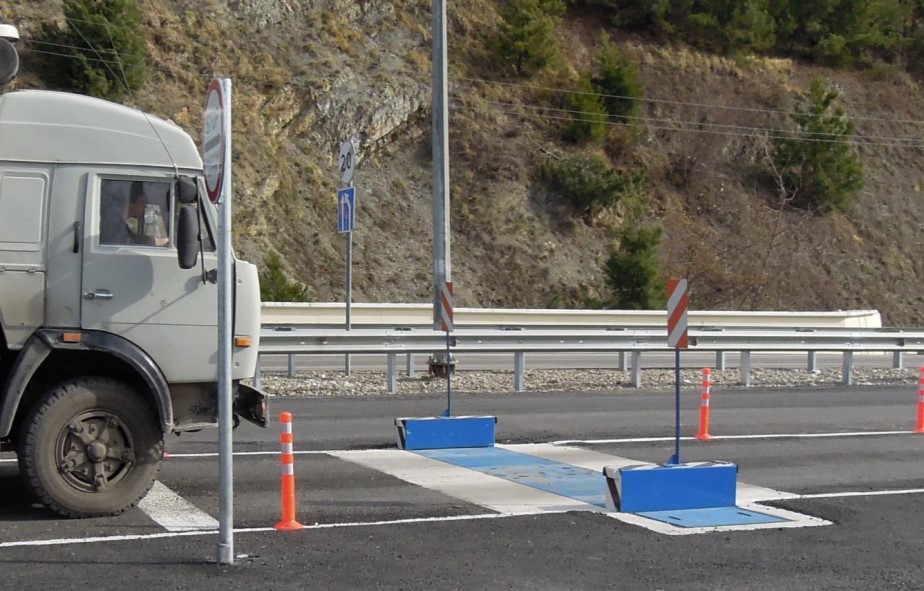

Рисунок 1 – Внешний вид весов ВА-Д-20
Пломбирование весов автомобильных электронных ВА-Д не предусмотрено.
Маркировка весов производится на маркировочную табличку, расположенную на ГПУ ве-
сов, на которой нанесено:
– товарный знак изготовителя;
– тип весов;
– порядковый номер (на каждом грузоприемном устройстве);
– максимальная скорость проезда, км/ч;
– направление движения при взвешивании (если применимо);
– напряжение питания, В;
– частота питающей сети, Гц;
– температурный диапазон;
– идентификация программного обеспечения;
– класс точности при определении полной массы ТС;
– класс точности при определении нагрузки на единичную ось;
– класс точности при определении нагрузки на группу осей;
– максимальная нагрузка, Max = … кг или т;
– минимальная нагрузка для взвешивания в движении, Min = ... кг или т;
– цена деления (действительная цена деления), d = … кг или т;
– максимальная рабочая скорость, V
max
= … км/ч;
– минимальная рабочая скорость, V
min
= … км/ч;
– класс точности по ГОСТ OIML R 76-1-2011;
– поверочный интервал (e) для статического взвешивания;
– минимальная нагрузка для статического взвешивания, Min
S
= ... кг или т;
– знак утверждения типа;
– Ех-маркировка составных частей, согласно приложения к сертификату соответствия Тех-
ническому регламенту Таможенного союза № 012/2011.
3
Программное обеспечение
Программное обеспечение (ПО) весов реализовано в адаптере интерфейса и питания АИП,
что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к
электронным устройствам с программным управлением» в части устройств со встроенным ПО.
ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной
информации. Идентификационным признаком ПО служит номер версии, который отображается на
экране монитора при удаленном доступе в режиме администратора (права поверителя). Для
предотвращения воздействий и защиты законодательно контролируемых параметров служит элек-
тронное клеймо – случайно генерируемое число, которое автоматически обновляется после каж-
дого сохранения измененных законодательно контролируемых параметров. Конструкция весов
исключает возможность несанкционированного влияния на ПО СИ и измерительную информа-
цию. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной
документации весов.
Идентификационныеданные(признаки)программногообеспеченияприведеныв
таблице 1.
Таблица 1- Идентификационные данные (признаки) программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ВАД-20 Весы автомобильные
Номер версии (идентификационный номер) ПО* v.1.3.xх
Цифровой идентификатор ПОНе доступно
* Номер версии (идентификационный номер) ПО не ниже указанного
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии
с Р 50.2.077-2014 – «высокий». Влияние программного обеспечения на метрологические характе-
ристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики весов в режиме статического взвешивания
Наименование характеристикиЗначение
Класс точности весов по ГОСТ OIML R 76-1-2011средний
Предел допускаемого размаха |mpe|
Диапазон установки на нуль (суммарный) устройств установки нуля и сле- 4 % от Max
жения за нулем, не более
Диапазон устройства первоначальной установки нуля, не более20 % от Max
Максимальный диапазон устройства выборки массы тары от 0 до Max
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до-
пускаемых погрешностей при поверке
Обозначениеd, е, кг
200,2102000
ВА-Д-30
ВА-ДВ-30
Таблица 3 - Метрологические характеристики весов в режиме статического взвешивания
Пределы допуска-Число
Max, Min
s
,Интервалыемой погрешности поверочных
тт взвешивания, т (mpe) при повер-интервалов
ке, кг(n)
ВА-Д-20От 0,2 до 5,0 включ.± 5
ВА-ДВ-20Св. 5 до 20 включ.± 10
От 0,2 до 5,0 включ. ± 5
300,210Св. 5 до 20 включ.± 103000
Св. 20 до 30 включ.± 15
4
В
1
Таблица 4 - Метрологические характеристики весов в режиме взвешивания в движении
Наименование характеристикиЗначение
Класс точности по ГОСТ 33242-2015 при определении нагрузки на
одиночную ось и нагрузки на группу осей АТС
Класс точности по ГОСТ 33242-2015 для определении полной
массы ТС
Максимальная нагрузка (max) на одиночную ось и на группу осей
ТС, т:
для весов ВА-Д-20 и ВА-ДВ-20
20
для весов ВА-Д-30 и ВА-ДВ-30 30
Максимальное значение измеренной полной массы ТС, т
(N – число осей ТС):
для весов ВА-Д-20 и ВА-ДВ-20
20·N
для весов ВА-Д-30 и ВА-ДВ-30 30·N
0,5
значений:
Примечание
массы ТС, округленного до
ближайшего значения дей-
осей в группе, для одиноч-
верке.
ось или скорректированного
среднего значения нагрузки
на группу осей ТС, округ-
ленного до ближайшего зна-
чения действительной цены
деления d
или
Минимальная нагрузка (min) на одиночную ось и на группу осей
ТС, т
± 0,5 % (± 1,0 %) от условно
Пределы допускаемой погрешности при определении полной мас-
истинного значения полной
сы ТС в движении при первичной поверке (при метрологическом
надзоре в эксплуатации)
1
не превышают большего из следующих
ствитель
но
й це
н
ы дел
е
ния d
или
1 Пределы допускаемой погрешности при периодической поверке
1·d·n (2
·
d·n), где n – число
равны пределам допускаемой погрешности при первичной поверке
ных ос
е
й
n = 1
± 0,5 % (± 1,0 %) от условно
Пределы допускаемой погрешности при определении нагрузки наистинного значения статиче-
ось двухосного контрольного ТС с жесткой рамой при первичной ской эталонной нагрузки на
поверке
1
(при метрологическом надзоре в эксплуатации) в движе- одиночную ось ТС, округ-
нии не превышает большего из следующих значенийленного до ближайшего зна-
Примечание чения действительной цены
1 Пределы допускаемой погрешности при периодической поверке деления d
равны пределам допускаемой погрешности при первичной поверке или
1·d (2∙d)
± 1,0 % (± 2,0 %) от скоррек-
тированного среднего значе-
Пределы допускаемого отклонения (MPD) от исправленного сред-
ния нагрузки на одиночную
него значения нагрузки на ось или от исправленного среднего зна-
чения нагрузки на группу осей для всех типов контрольных АТС,
кроме двухосного контрольного ТС с жесткой рамой при первич-
ной поверке (при метрологическом надзоре в эксплуатации)
1
, не
превышают большего из следующих значений:
Примечание
1 MPD при периодической поверке равны MPD при первичной по-
1·d·n (2
·
d·n),
г
де n –
ч
исло
осей в группе, для одиноч-
ных осей
n = 1
5
от - 30 до + 40
от - 10 до + 40
от - 30 до + 40
от - 40 до + 50
от - 30 до + 40
от - 40 до + 50
от - 30 до + 40
3
Значение
8
двустороннее
Таблица 5 - Основные технические характеристики
Наименование характеристики
Максимальная рабочая скорость (V
max
) ТС, км/ч, не более
Направление движения при взвешивании
Условия измерений (предельные значения температуры (T
min
, T
max
)),
°С:
для ВА-Д-20 и ВА-ДВ-20:
ГПУ с датчиками Н4 с максимальным числом пове-
рочных интервалов n
max
=2000 или с датчиками М70;
ГПУ с остальными датчиками
для ВА-Д-30 и ВА-ДВ-30:
ГПУ с датчиками М70
ГПУ с датчиками Н
от - 10 до + 40
относительная влажность при температуре 35 °С, % 95
Диапазон температур работоспособности в эксплуатации,
С
для ВА-Д-20 и ВА-ДВ-20:
ГПУ с датчиками Н4 с максимальным числом пове-
рочных интервалов n
max
=2000 или с датчиками М70;
ГПУ с остальными датчиками
для ВА-Д-30 и ВА-ДВ-30:
ГПУ с датчиками М70
ГПУ с датчиками Н
Параметры электрического питания:
напряжение переменного тока, В
частота переменного тока, Гц
от 187 до 242
от 49 до 51
Потребляемая мощность, В·А, не более200
Время прогрева весов, мин, не менее 30
Габаритные размеры весоизмерительной платформы ГПУ, мм,
не более:
длина
3000
ширина 6000
Длина горизонтального участка между ГПУ и пандусом весов при
установке весов над дорожным полотном, м, не менее
Масса весоизмерительной платформы ГПУ, кг, не более
1500
Вероятность безотказной работы за 2000 ч
0,95
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта,
а также ударным на металлическую или термосублимационным способом на пластиковую
маркировочную табличку, расположенную на ГПУ весов.
6
Комплектность средства измерений
Примечание
Таблица 6 - Комплектность средства измерений
№Наименование
Обозначение
Коли-
чество
1ГПУ в сборе
2
ШЭ
- 1 шт.
- 1 шт.
3Руководство по эксплуатации
4Паспорт
5Схема фундамента
4274-089-18217119-2009 РЭ 1 зкз.
4274-089-18217119-2009 ПС 1 экз.
- 1 зкз.
-
Только для моди-
фикаций ВА-ДВ
---
Поверка
осуществляется по документу МП 2301-297-2017 с изменением № 1 «Весы автомобильные элек-
тронные ВА-Д. Методика поверки», утвержденным ФГУП «ВНИИМ им. Д.И. Менделеева»
05 февраля 2020 г.
Основные средства поверки:
эталонные гири 4-го разряда в соответствии с Государственной поверочной схемой для
средств измерения массы, утвержденной Приказом Росстандарта от 29 декабря 2018 года № 2818.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе и в документе «ГСИ. Измерение нагрузки на ось,
нагрузки на группу осей и массы автомобильного транспортного средства при поосном взвешива-
нии в статическом режиме на весах ВА-Д» (Свидетельство об аттестации методики (метода) изме-
рений № 204-011/009-029/RA.RU.311787-2016/2016), зарегистрированном в Федеральном инфор-
мационном фонде за № ФР.1.28.2016.23845.
Нормативныеитехническиедокументы,устанавливающиетребованияквесам
автомобильным электронным ВА-Д
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной
схемы для средств измерений массы».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания
ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в
движении и измерения нагрузки на оси. Общие требования и методы испытаний
ТУ 4274-089-18217119-2009 Весы автомобильные электронные ВА-Д. Технические условия
Изготовитель
Акционерное общество «Весоизмерительная компания «Тензо-М»
(АО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково,
улица Вокзальная, 38
Телефон: +7 (495) 745-30-30, +7 (800) 555-65-30
Web-сайт:
E-mail:
7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33635-06 | Весы автомобильные электромеханические для статического взвешивания | ТСС-А \"Инфа Трэк | ЗАО "Тенросиб", г.Новокузнецк | 1 год | Перейти |
| 39048-08 | Весы вагонные | ВТВ-Др | ООО "Инженерный центр "АСИ", г.Кемерово | 1 год | Перейти |
| 34043-07 | Весы медицинские электронные для взвешивания новорожденных в инкубаторе | ВМЭ-10-01 | ООО "Горизонт", г.Екатеринбург | 1 год | Перейти |
| 36220-07 | Весы напольные электронные | ВНЭ-20 | ООО "Промприбор", Украина, г.Винница | 1 год | Перейти |
| 16605-05 | Весы напольные медицинские электронные | ВМЭН-150, ВМЭН-200 | ОАО "Тулиновский приборостроительный завод "ТВЕС", с.Тулиновка | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
