Номер госреестра:
62557-15
Наименование СИ:
Потенциостаты-гальваностаты
Обозначение типа:
Р
Производитель:
ООО "Элинс", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.11.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60802
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Потенциостаты-гальваностаты типа Р
Назначение средства измерений
Потенциостаты-гальваностаты типа Р (далее – приборы) предназначены для
воспроизведениянапряженияисилыпостоянноготоканарабочихэлектродах
электрохимической ячейки в процессе электрохимических исследований.
Описание средства измерений
Принцип действия потенциостатов-гальваностатов типа Р основан на обеспечении
заданного закона изменения потенциала или тока при электрохимических измерениях путем
формировании регулируемых и стабилизированных напряжения и силы постоянного тока,
которые не зависят от процессов, происходящих в электрохимической ячейке.
Приборы могут функционировать в режиме стабилизации напряжения (режим
потенциостата) или в режиме стабилизации тока (режим гальваностата). Регулировка выходных
напряжения и силы тока осуществляется независимо на основе сигналов обратной связи,
поступающих с электродов электрохимической ячейки и обрабатываемых микроконтроллером,
который формирует управляющие сигналы для встроенного источника напряжения и тока.
Приборы позволяют работать по двух, трех или четырехэлектродной схемам подключения к
электрохимической ячейке. В выключенном состоянии или в режиме ожидания, выход приборов
подключен к внутреннему эквиваленту нагрузки.
Управление приборами, их конфигурирование, обработка, вывод и хранение
результатов измерений осуществляется через интерфейс связи USB с помощью прикладного
программного обеспечения ES8, предустановленного на внешнем персональном компьютере
(ПК). Микроконтроллер приборов контролирует выполнение созданной пользователем
программы, анализирует данные тока, потенциала, рассчитывает заряд, проверяет наличие
перегрузок, признаков остановки и выполняет остальные рабочие функции.
Приборы имеют собственную энергонезависимую память, в которую резервируются
все данные, получаемые в ходе работы. После запуска прибор может быть отключен от
компьютера для автономной работы.
Приборы выпускаются в виде четырех модификаций: P-20Х, P-20Х8, P-40Х, P-200Х,
отличающихся конструктивным исполнением, количеством каналов, максимальной выходной
мощностью канала. Модификация P-40Х имеет возможность установки дополнительного
модуля частотного анализатора (FRA) для измерения электрохимического импеданса.
Основные узлы приборов: микроконтроллер, АЦП, ЦАП, селектор, коммутатор,
предварительные усилители напряжения и тока, усилитель мощности, эквивалент нагрузки,
источник питания.
Конструктивно приборы выполнены в виде моноблока в металлическом корпусе для
настольного или стоечного размещения.
На передней панели приборов расположены: тумблер - индикатор включения питания,
разъемы для подключения электрохимической ячейки, клемма заземления, светодиодный (-ые)
индикатор (-ы) режимов работы, вентиляционные отверстия.
На задней панели приборов расположены: разъем сети питания 220 В, сетевой
предохранитель, вентилятор (-ы) охлаждения, разъем интерфейса USB.
Внешний вид приборов с указанием мест нанесения знака утверждения типа и мест
пломбировки от несанкционированного доступа приведен на рисунках 1 – 4.
Поусловиямэксплуатациипотенциостаты-гальваностатытипаРявляются
лабораторными приборами.
Лист № 2
Всего листов 5

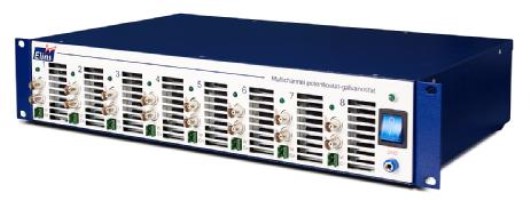

Рисунок 2 – Внешний вид потенциостата-гальваностата P-20Х8

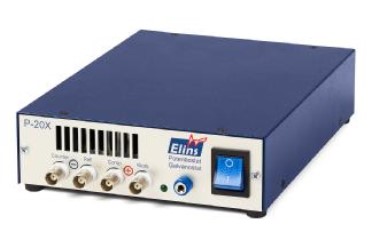

Рисунок 1 – Внешний вид потенциостата-гальваностата P-20Х
Место нанесения знака
поверки
Место пломбировки

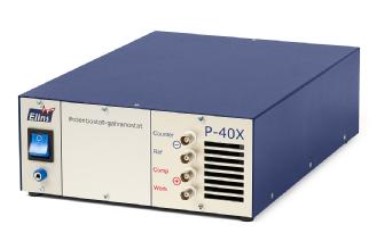

Рисунок 3 – Внешний вид потенциостата-гальваностата P-40Х
Место пломбировки
Место нанесения знака поверки
Место нанесения знака
Место пломбировки
поверки

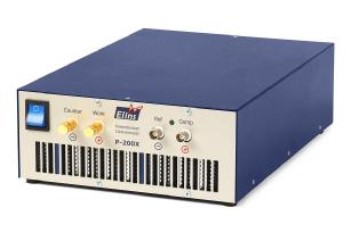

Рисунок 4 – Внешний вид потенциостата-гальваностата P-200Х
Место нанесения знака
поверки
Место пломбировки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
приведены в таблице 1.
± 0,1
± 0,1
± 0,5 (для
диапазонов от
минус 1,5 до
1,5 А;
от минус 20 до
20 мкА; от
минус 2 до
2 мкА);
Таблица 1
Характеристика
Количество каналов
Диапазоны воспроизведения
напряжения постоянного тока,
В
P-20X
1
от минус 15 до
15;
от минус 2
до 2
Значение для модификаций
P-20X8 P-40X
81
от минус 6от минус 5 до
до 6 5;
от минус 2
до 2
P-200X
1
от минус 9 до
9;
от минус 2
до 2
± 0,1± 0,1
Пределы допускаемой
приведенной* погрешности
воспроизведения напряжения
постоянного тока, %
Диапазоны воспроизведения
силы постоянного тока
от минус 1,5 до
1,5 А;
от минус 200
до 200 мА;
от минус 20 до
20 мА;
от минус 2000
до 2000 мкА;
от минус 200
до 200 мкА;
от минус 20 до
20 мкА
от минус 2000
до 2000 нА;
от минус 200
до 200 нА
от минус 15
до 15 А
Пределы допускаемой
приведенной* погрешности
воспроизведения силы
постоянного тока, %:
± 1,0 (для
диапазона от
минус 200 до
200 нА);
± 0,1 (для
остальных
диапазонов)
от минус 2 от минус 3
до 2 А; до 3 А;
от минусот минус 200
200 до 200 до 200 мА;
мА;от минус 20
от минус 20 до 20 мА;
до 20 мА;от trial от
минус 2000 до 2000
2000 мкАмкА;
до 2000от минус 200
мкА; до 200 мкА;
от минусот минус 20
200 до 200 до 20 мкА
мкА от минус
2000 до 2000
нА;
от минус 200
до 200 нА
± 0,5 (для± 1,0 (для
диапазонов диапазона от
от минус 2минус 200 до
до 2 А; от 200 нА);
минус 200
до 200± 0,5 (для
мкА); диапазонов
от минус 3 до
± 0,1 (для3 А;
остальных от минус 20
диапазонов) до 20 мкА; от
минус 2 до
2 мкА);
± 0,1 (для
остальных
диапазонов)
± 0,5
Лист № 4
Всего листов 5
230×175×50
235×350×100
от 15 до 25
Продолжение таблицы 1
Характеристика
P-20X
P-200X
Значение для модификаций
P-20X8P-40X
от 198 до 242, 50 Гц
430×265×95235×350×100
2,5
104
7,5
Напряжение сети питания, В
Габаритные размеры
(длина×ширина×высота), мм
Масса, кг
Рабочие условия применения:
- температура окружающего
воздуха, ºС
- относительная влажность
воздуха, %
- атмосферное давление, кПа
Напряжение сети питания, В
Время непрерывной работы, ч
Средняя наработка до отказа, ч
от 40 до 80
от 96 до 104
от 198 до 242
22
45000
Примечание: * – за нормирующее значение принимается верхний предел диапазона
воспроизведения.
Знак утверждения типа
наносится в виде наклейки на лицевую панель прибора и типографским способом на титульный
лист руководства по эксплуатации.
Комплектность средства измерений
Комплект поставки потенциостатов-гальваностатов типа Р приведен в таблице 2.
Таблица 2
Наименование
Потенциостат-гальваностат
Сетевой шнур питания
Кабель «крокодил» - BNC
Кабель «крокодил» - клемма
Кабель «крокодил» - разъем для клеммника
Клеммник винтовой сдвоенный
Кабель «крокодил» - «банан»
Кабель USB
Компакт-диск c ПО
Руководство по эксплуатации
Паспорт
Методика поверки
Количество для модификаций, шт.
P-20X, P-40X P-20X8 P-200X
111
111
4 162
--2
- 16 --
8 -11
1 11
1 11
1 11
1 11
1 11
1
Поверка
осуществляется по документу МП 62557-15 «Потенциостаты-гальваностаты типа Р. Методика
поверки», утвержденному ФГУП «ВНИИМС» 03 ноября 2015 г.
Средства поверки: мультиметр 3458А (Госреестр № 25900-03); вольтамперметр М2018
(Госреестр № 5368-76).
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в руководствах по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
потенциостатам-гальваностатам типа Р
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средстваизмеренийэлектрическихимагнитныхвеличин.Общие
технические условия.
3. ГОСТ 8.027-2001ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ 8.022-91ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 1∙10
–16
до
30 А.
5. ТУ 4220-001-90646875-2011Потенциостаты-гальваностаты типа Р. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Элинс» (ООО «Элинс»), г. Москва.
Адрес: 109451, г. Москва, ул. Братиславская, д. 16, строение 1, оф. 3.
ИНН 7723794541.
Тел.: 8 (495) 720-31-57.
E-mail:
Web-сайт:
.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66.
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
