Номер госреестра:
62531-15
Наименование СИ:
Тахометр цифровой
Обозначение типа:
ONO SOKKI HT-5500
Производитель:
Фирма "Ono Sokki Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ L1630052
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60776
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Тахометр цифровой ONO SOKKI HT-5500
Назначение средства измерений
Тахометр цифровой ONO SOKKI HT-5500 (далее - тахометр) предназначен для
измерений частоты вращения.
Описание средства измерений
Принцип работы тахометра основан на подсчёте количества импульсов, сформированных в
результатедвиженияисследуемогообъекта, заединицувремени.
Тахометрпозволяетпроизводитьизмеренияконтактным(механическим)и
бесконтактным (оптическим) методами.
При бесконтактном методе световой луч, сформированный в измерительном блоке тахометра,
попадает на светоотражающую марку, нанесённую на исследуемый объект и, отражаясь от неё,
попадаетнафотоприёмниктахометра,гдепреобразуетсявэлектрическийсигнал.
Последовательность отражённых от марки сигналов преобразуется в последовательность
импульсов, частота которых пропорциональна частоте вращения (движения) исследуемого
объекта.
При контактном методе последовательность импульсов формируется в результате
вращения насадки контактного адаптера.
Тахометрсостоитизизмерительногоблокаиконтактногоадаптера.
Измерительный блок служит для формирования и приёма светового луча, преобразования его
отражённого сигнала в последовательность импульсов и отображения полученного результата в
заданномформате: об/мин, об/с, м/мин, мс, шт.
Контактный адаптер служит для соединения контактных насадок с измерительным блоком. На
переднейпанелиизмерительногоблокарасположенцифровойдисплей,индикатор
синхронизации и кнопка включения питания. Для выхода в меню настроек и изменения
функциональных параметров используются навигационные клавиши. Внизу измерительного
блока расположены импульсный выход, аналоговый выход и гнездо для подключения внешнего
источника питания (6В, 0,5 А).
На задней панели измерительного блока предусмотрено место для установки 4-х элемен-
тов питания типа ААА и винтовое крепление для установки тахометра на штатив.
Внешний вид тахометра представлен на рисунке 1.
Лист № 2
Всего листов 5

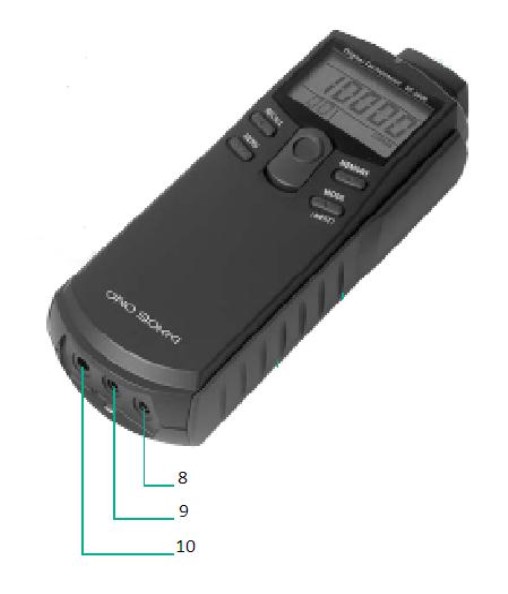

Рисунок 1 - Внешний вид тахометра
1 – измерительный блок, 2 – насадка контактная торцевая, 3 – контактный адаптер, 4 –
цифровой дисплей, 5 – кнопка включения, 6 – кнопки управления тахометра, 7 – индикатор
синхронизации, 8 9 – импульсный и аналоговый выходы, 10 – гнездо для подключения
внешнего источника питания.
Программное обеспечение
Тахометр поставляется вместе со встроенным программным обеспечением.
Встроенное программное обеспечение установлено в ПЗУ тахометра и предназначено:
- для ввода и отображение функциональных параметров тахометра;
- для проведения и отображения результатов измерений;
- для хранения результатов измерений.
К метрологически значимому относится всё встроенное ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО v1.00
Номер версии (идентификационный номер) ПО 1.00
Цифровой идентификатор ПО* -
Другие идентификационные данные, если имеются -
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «Высокий» по Р 50.2.077–2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
приведены в таблице 2.
Наименование характеристики
± (0,0002·n +1емр)
*
6
Таблица 2
Значение характеристики
метод измеренийметод измерений
контактный бесконтактный
6…200006…99999
Диапазонизмеренийчастотывращения,
об/мин
Пределыдопускаемойабсолютной
погрешности измерений частоты вращения,
об/мин
Расстояние до измеряемого объекта, мм
Время обновления результата измерений, с
Память
Дисплей
-20…300
1
20 результатов измерений
5-значный LED, с подсветкой (высота символа
10,2 мм)
0,1
Разрешающая способность, об/мин
Электропитание
- от сменных элементов питания типа ААА
напряжение, В
- от внешнего источника постоянного тока
напряжение, В
Условия эксплуатации:
- температура
- относительная влажность воздуха, %
Габаритные размеры (д×в×ш), мм
Масса, не более, кг
Срок службы, лет
Средняя наработка на отказ, ч
0…40
35…85
241х47,5х66180,5х47,5х66
0,3
10
15000
*
- 1 емр – единица младшего разряда;
n – измеренное значение частоты.
Знак утверждения типа
наносится на заднюю панель тахометра методом штемпелевания и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность тахометра приведена в таблице 3.
Наименование
Набор отражающих марок
Таблица 3
Измерительный блок
Контактный адаптер
Насадка контактная торцевая
Насадка контактная радиальная
Обозначение
-
HT-0502
KS -300
KS-200
-
Количество
1
1
1
1
25
Лист № 4
Всего листов 5
Методика поверки
1
Наименование
Набор элементов питания
Кейс для переноски
Руководство по эксплуатации
Количество
4
1
1
Обозначение
AAA
--
МП 253-2015-83 «Тахометр
цифровой ONO SOKKI HT-
5500. Методика поверки»
Поверка
осуществляется по документу МП 253-2015-83 «Тахометр цифровой ONO SOKKI HT-5500.
Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
10.08. 2015 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33522А, Диапазон частот от 1 мкГц
до 30 МГц, пределы допускаемой погрешности установки частоты выходного сигнала ±1·10
-6
·f
.
- частотомер электронно-счётный 53131А, диапазон измерения частоты 0…225 МГц,
относительная погрешность измерения частоты 5×10
-6
.
- установка тахометрическая поверочная УТ05-60, диапазон частот вращения
10…60000 об/мин, пределы допускаемой относительной погрешности задания частоты
вращения ±0,05 %.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Тахометр цифровой ONO SOKKI
HT-5500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахометру
цифровому ONO SOKKI HT-5500
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. Техническая документация изготовителя.
Изготовитель
Фирма «ONO SOKKI CO., LTD.», Япония
Адрес: 3-9-3 Shin – Yokohama, Kohoku-ku,
Yokohama 222-8507
Phone: +81-45-476-9712
Fax: +81-45-470-7244
E-mail:
Заявитель
ООО «Маркет Гейт»
Адрес: 124460, г. Москва, Зеленоград, корп. 1205, н.п.1
ИНН 7735539881
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14
Е-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
